S7-200SMART运动控制指令由编程软件向导生成，运动控制指令有很多条构成，且每条指令都带有很多接口参数，要想使用这些指令，先要知道接口是什么意思，虽然帮助文章都有解释，但读懂帮助文件也很费劲，那么今天，小智就来给大家介绍一下常用的S7-200SMART运动控制指令。

S7-200SMART运动控制指令向导如下图所示：

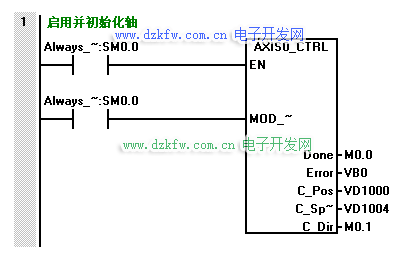

1．启用并初始化轴

AXISx_CTRL子程序（控制）启用和初始化运动轴，方法是自动命令运动轴每CPU更改为RUN模式时加载组态/曲线表。在项目中只对每条运动轴使用此子程序一次，并确保程序会在每次扫描时调用此子程序。使用SM0.0（始终开启）作为EN参数的输入。

管脚含义：

MODE：启用模块。1=可发送命令；0=中止进行中的任何命令

Done：完成标志位

Error：错误代码（字节）

C_Pos：轴的当前位置（绝对定位或者相对定位），工程单位：Real型数据；相对脉冲：DINT型数据

C_Speed：轴的当前速度，Real型数据

C_Dir：轴的当前方向（1=反向，0=正向）

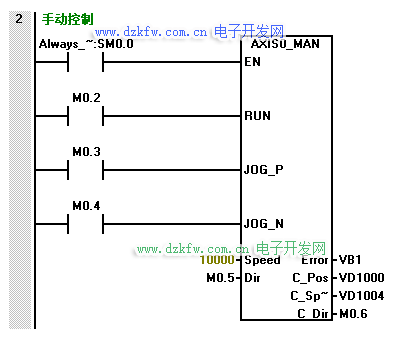

2.手动控制轴

AXISx_MAN子例程（手动模式）将运动轴置为手动模式。这允许电机按不同的速度运行，或沿正向或负向慢进。在同一时间仅能启用RUN、JOG_P或JOG_N输入之一。

管脚含义：

RUN：1=轴手动运行（速度和方向分别由Speed和Dir管脚控制）0=停止手动控制

JOG_P：1=正转点动控制

JOG_N：1=反转点动控制

Speed：RUN运行时的目标速度，Real型数据

Dir：RUN运行时的方向

Error：错误代码（字节）

C_Pos：轴当前位置（绝对定位或者相对定位），工程单位：Real型数据；相对脉冲：DINT型数据

C_Speed：轴当前速度，Real型数据

C_Dir：轴的当前方向（1=反向，0=正向）

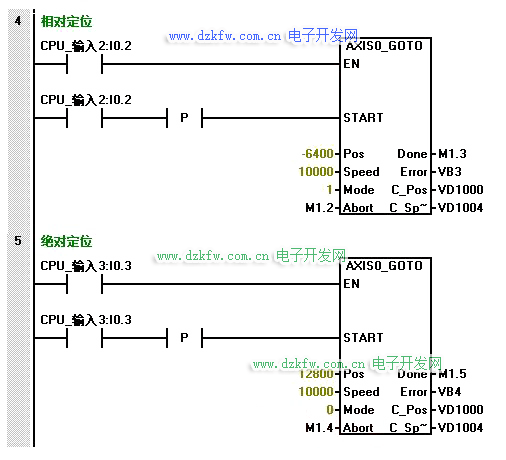

3.绝对或者相对定位

AXISx_GOTO子程序命令运动轴转到所需位置。

管脚含义：

START：每接通一个扫描周期，就执行一次定位

Pos：目标位置（绝对定位为坐标点，相对定位为两点间距离），工程单位：Real型数据；相对脉冲：DINT型数据

Speed：目标速度，Real型数据

MODE：移动模式0：绝对位置 1：相对位置 2：单速连续 正向旋转 3：单速连续反向旋转

Abort：停止正在执行的运动

Done：完成标志位

Error：错误代码（字节）

C_Pos：轴当前位置（绝对定位或者相对定位），工程单位：Real型数据；相对脉冲：DINT型数据

C_Speed：轴当前速度，Real型数据

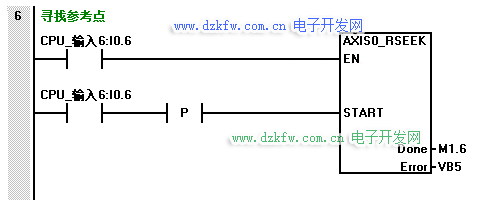

4.查找参考点

AXISx_RSEEK子程序（搜索参考点位置）使用组态/曲线表中的搜索方法启动参考点搜索操作。运动轴找到参考点且运动停止后，运动轴将RP_OFFSET参数值载入当前位置。

管脚含义：

START：每接通一个扫描周期，就执行一次查找参考点（参考点查找方式由轴组态确定）

Done：完成标志位

Error：错误代码（字节）

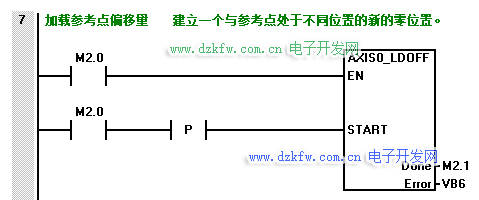

5.加载参考点偏移量

AXISx_LDOFF子程序（加载参考点偏移量）建立一个与参考点处于不同位置的新的零位置。在执行该子程序之前，必须首先确定参考点的位置。还必须将机器移至起始位置。当子程序发送LDOFF命令时，运动轴计算起始位置（当前位置）与参考点位置之间的偏移量。运动轴然后将算出的偏移量存储到RP_OFFSET参数并将当前位置设为0。这将起始位置建立为零位置。如果电机失去对位置的追踪（例如断电或手动更换电机的位置），您可以使用AXISx_RSEEK子程序自动重新建立零位置。

管脚含义：

START：每接通一个扫描周期，就执行一次加载参考点偏移量

Done：完成标志位

Error：错误代码（字节）

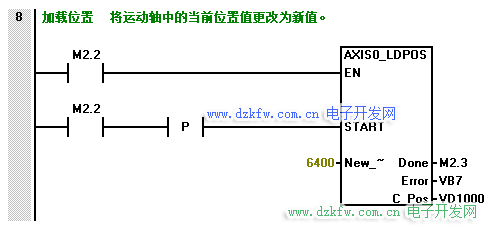

6.加载位置

AXISx_LDPOS子程序（加载位置）将运动轴中的当前位置值更改为新值。还可以使用本子程序为任何绝对移动命令建立一个新的零位置。

管脚含义：

START：每接通一个扫描周期，就执行一次加载位置

New_Pos：要加载为当前位置的值

Done：完成标志位

Error：错误代码（字节）

C_Pos：轴当前位置（绝对定位或者相对定位），工程单位：Real型数据；相对脉冲：DINT型数据



7.执行曲线运动

AXISx_RUN子程序（运行曲线）命令运动轴按照存储在组态/曲线表的特定曲线执行运动操作。

管脚含义：

START：每接通一个扫描周期，就执行一次设定的曲线运动

Profile：需要执行的曲线（由地址存储）

Aboyt：停止当前执行的曲线

Done：完成标志

Error：错误代码（字节）

C_Profile：正在运行的曲线

C_Step：正在运行曲线内当前执行的步

C_Pos：轴当前位置（绝对定位或者相对定位），工程单位：Real型数据；相对脉冲：DINT型数据

C_Speed：轴当前速度，Real型数据

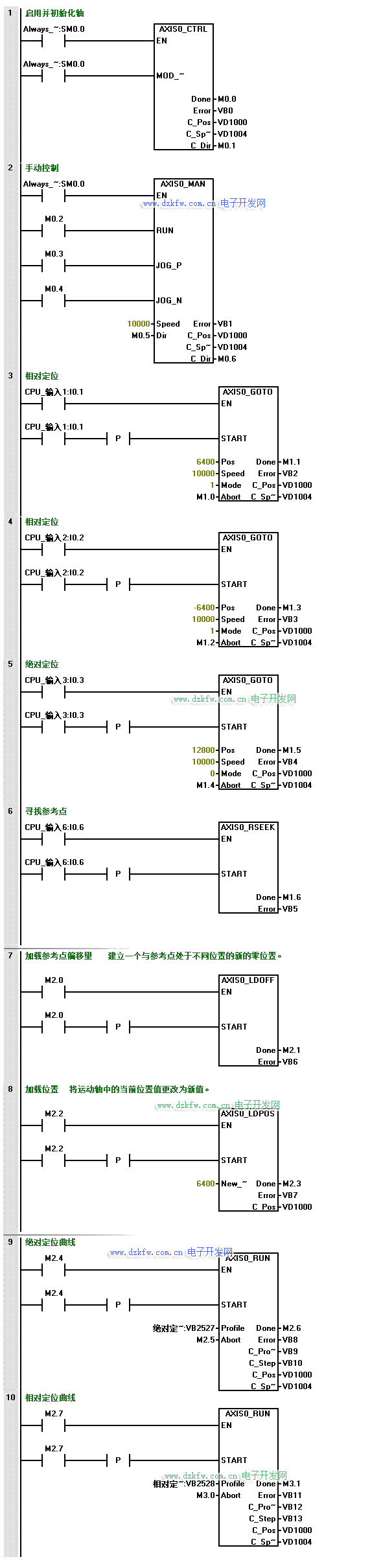

S7-200SMART运动控制指令程序如下图所示：
