西门子S7-200 PLC通讯样例

昆仑通态触摸屏与西门子S7-200 PLC通讯样例

4.3.1   练习一   连接西门子S7-200 PLC

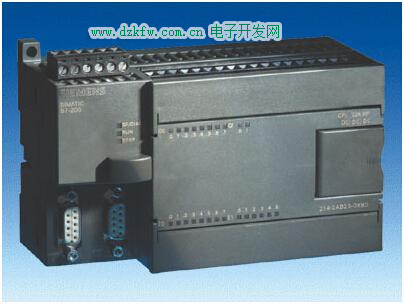

本节通过实例介绍MCGS嵌入版组态软件中建立同西门子S7-200通讯的步骤，实际操作地址是西门子Q0.0、Q0.1、Q0.2、VW0和VW2。

设备组态

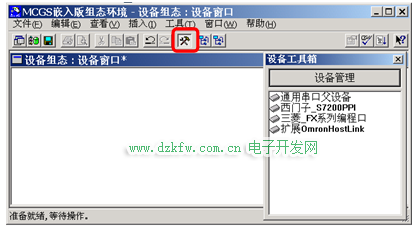

1、在工作台中激活设备窗口，鼠标双击 进入设备组态画面，点击工具条中的 打开“设备工具箱”。

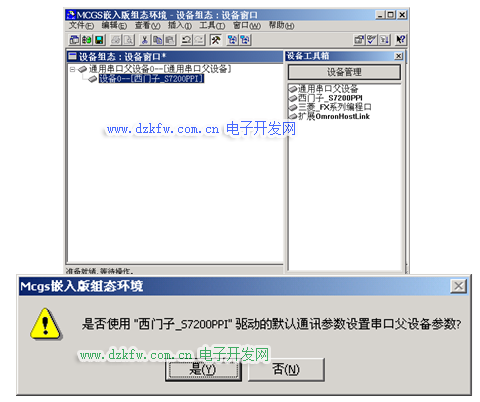

2、在设备工具箱中，鼠标按顺序先后双击“通用串口父设备”和“西门子_S7200PPI”添加至组态画面窗口，如图4-1-1所示。提示是否使用西门子默认通讯参数设置父设备，选择“是”。

所有操作完成后关闭设备窗口，返回工作台。

窗口组态

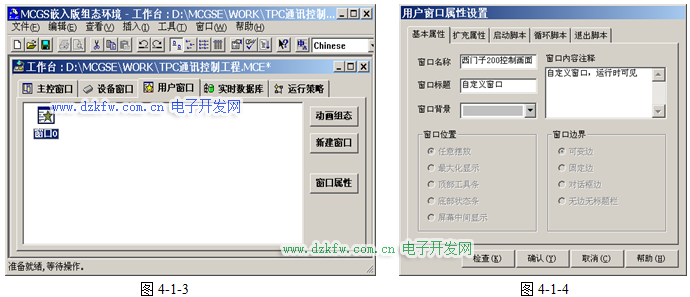

1、在工作台中激活用户窗口，鼠标单击“新建窗口”按钮，建立新画面“窗口0”。如图4-1-3所示。

2、接下来单击“窗口属性”按钮，弹出“用户窗口属性设置”对话框，在基本属性页，将“窗口名称”修改为“西门子200控制画面”，点击确认进行保存。如图4-1-4所示。

3、在用户窗口双击 进入“动画组态西门子200控制画面”，点击 打开“工具箱”。

4、建立基本元件

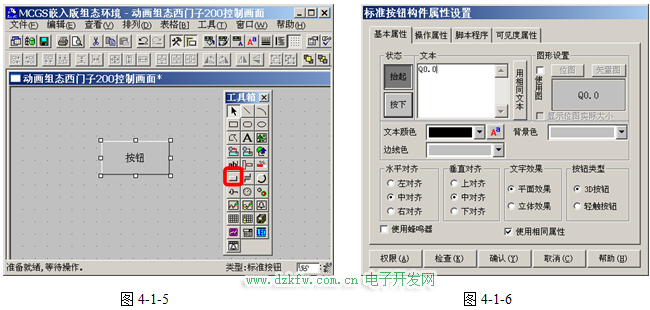

①按钮：从工具箱中单击“标准按钮”构件，在窗口编辑位置按住鼠标左键拖放出一定大小后，松开鼠标左键，这样一个按钮构件就绘制在窗口中。如图4-1-5所示。

接下来双击该按钮打开“标准按钮构件属性设置”对话框，在基本属性页中将“文本”修改为Q0.0，点击确认按钮保存，如图4-1-6所示。

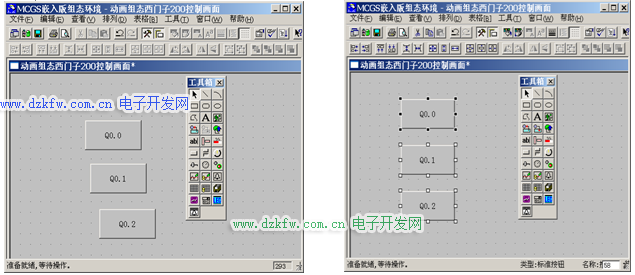

按照同样的操作分别绘制另外两个按钮，文本修改为Q0.1和Q0.2，完成后如图4-1-7所示。

按住键盘的ctrl键，然后单击鼠标左键，同时选中三个按钮，使用工具栏中的等高宽、左（右）对齐和纵向等间距对三个按钮进行排列对齐，如图4-1-8所示。

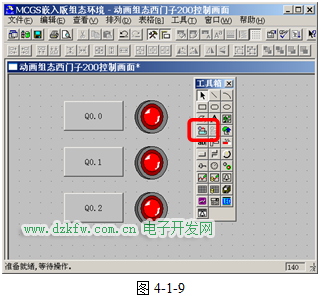

②指示灯：单击工具箱中的“插入元件”按钮，打开“对象元件库管理”对话框，选中图形对象库指示灯中的一款，点击确认添加到窗口画面中。并调整到合适大小，同样的方法再添加两个指示灯，摆放在窗口中按钮旁边的位置，如图4-1-9。

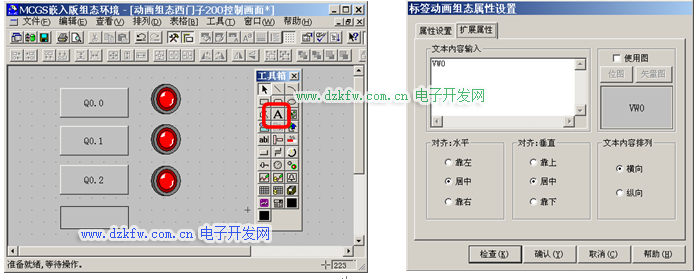

③标签：单击选中工具箱中的“标签”构件，在窗口按住鼠标左键，拖放出一定大小“标签”。然后双击该标签，弹出“标签动画组态属性设置”对话框，在扩展属性页，在“文本内容输入”中输入VW0，点击确认，如图4-1-10。

同样的方法，添加另一个标签，文本内容输入VW2，如图4-1-11。

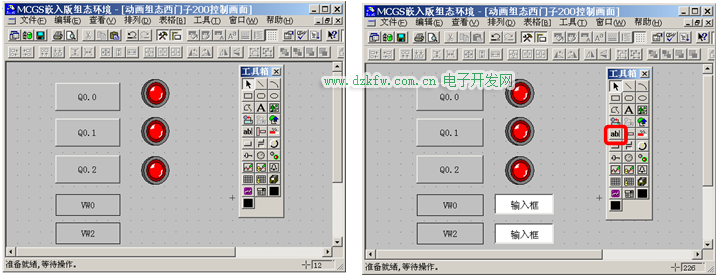

④输入框：单击工具箱中的“输入框”构件，在窗口按住鼠标左键，拖放出两个一定大小的“输入框”，分别摆放在VW0、VW2标签的旁边位置。如图4-1-12。

5、建立数据链接

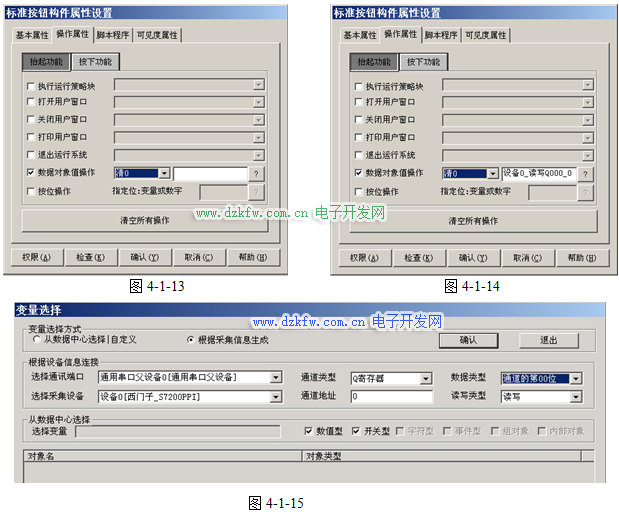

①按钮：双击Q0.0按钮，弹出“标准按钮构件属性设置”对话框，如图4-1-13，在操作属性页，默认“抬起功能”按钮为按下状态，勾选“数据对象值操作”，选择“清0”，点击     弹出“变量选择”对话框，选择“根据采集信息生成”，通道类型选择“Q寄存器”，通道地址为“0”，数据类型选择“通道第00位”，读写类型选择“读写”。如图4-1-15，设置完成后点击确认。

即在Q0.0按钮抬起时，对西门子200的Q0.0地址“清0”，如图4-1-14。

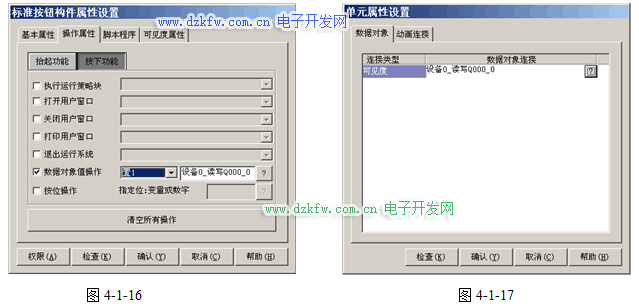

同样的方法，点击“按下功能”按钮，进行设置，数据对象值操作—>置1—>设备0_读写Q000_0，如图4-1-16。

同样的方法，分别对Q0.1和Q0.2的按钮进行设置。

Q0.1按钮—>“抬起功能”时“清0”；“按下功能”时“置1”—>变量选择—>Q寄存器，通道地址为0，数据类型为通道第01位。

Q0.2按钮—>“抬起功能”时“清0”；“按下功能”时“置1”—>变量选择—>Q寄存器，通道地址为0，数据类型为通道第02位。

②指示灯：双击Q0.0旁边的指示灯构件，弹出“单元属性设置”对话框，在数据对象页，点击    选择数据对象“设备0_读写Q000_0”，如图4-1-17。

同样的方法，将Q0.1按钮和Q0.2按钮旁边的指示灯分别连接变量“设备0_读写Q000_1”和“设备0_读写Q000_2”。

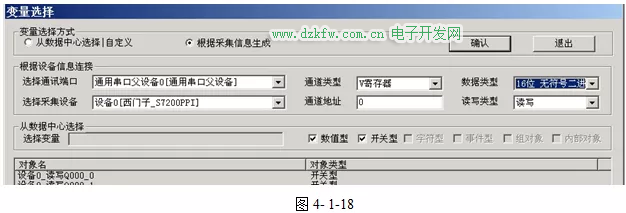

③输入框：双击VW0标签旁边的输入框构件，弹出“输入框构件属性设置”对话框，在操作属性页，点击    进入“变量选择”对话框，选择“根据采集信息生成”，通道类型选择“V寄存器”；通道地址为“0”；数据类型选择“16位 无符号二进制”；读写类型选择“读写”。如图4-1-18，设置完成后点击确认。

同样的方法，双击VW2标签旁边的输入框进行设置，在操作属性页，选择对应的数据对象：通道类型选择“V寄存器”；通道地址为“2”；数据类型选择“16位 无符号二进制”；读写类型选择“读写”。
