75型射线指示仪(七五型盖革计数器)辐射射线检测装置拆解及电路图

作者:佚名    文章来源:网友    点击数:1234    更新时间:2023/8/29

75型射线指示仪是上世纪80年代广泛使用的辐射计,主要用于民兵和基层部队作为原子袭击时的群防群测设备。仪器符合军用标准,具有防水能力。

但是该仪器灵敏度奇低,测量范围是0.25~200伦琴/小时(在空气中,0.25伦/时大约相当于2500μGy/h),并不能测定本底辐射,测负离子粉不起表,若仪器起表,说明已经末日降临了。

仪器内部带有一个90锶放射源用于验证辐射计的好坏。

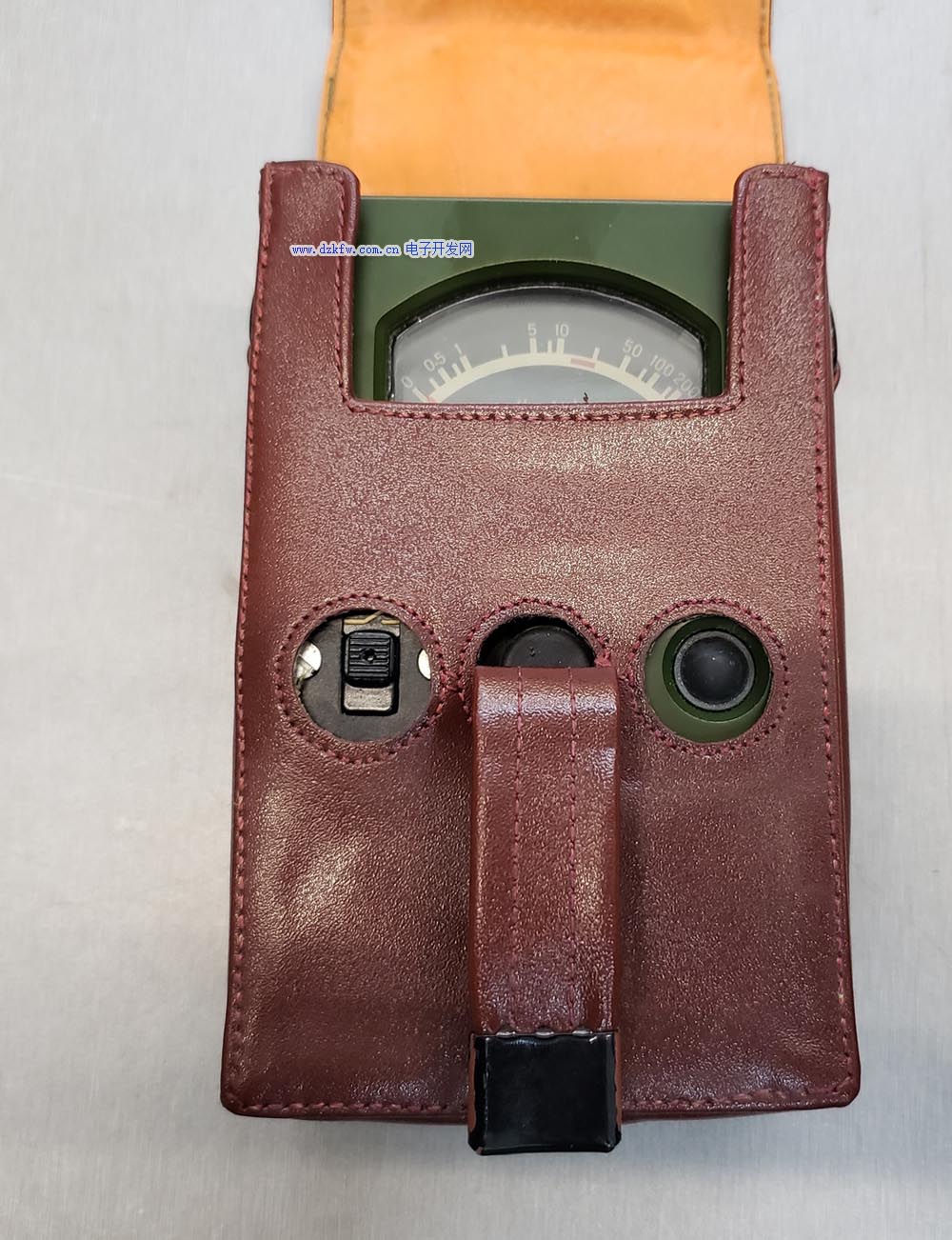

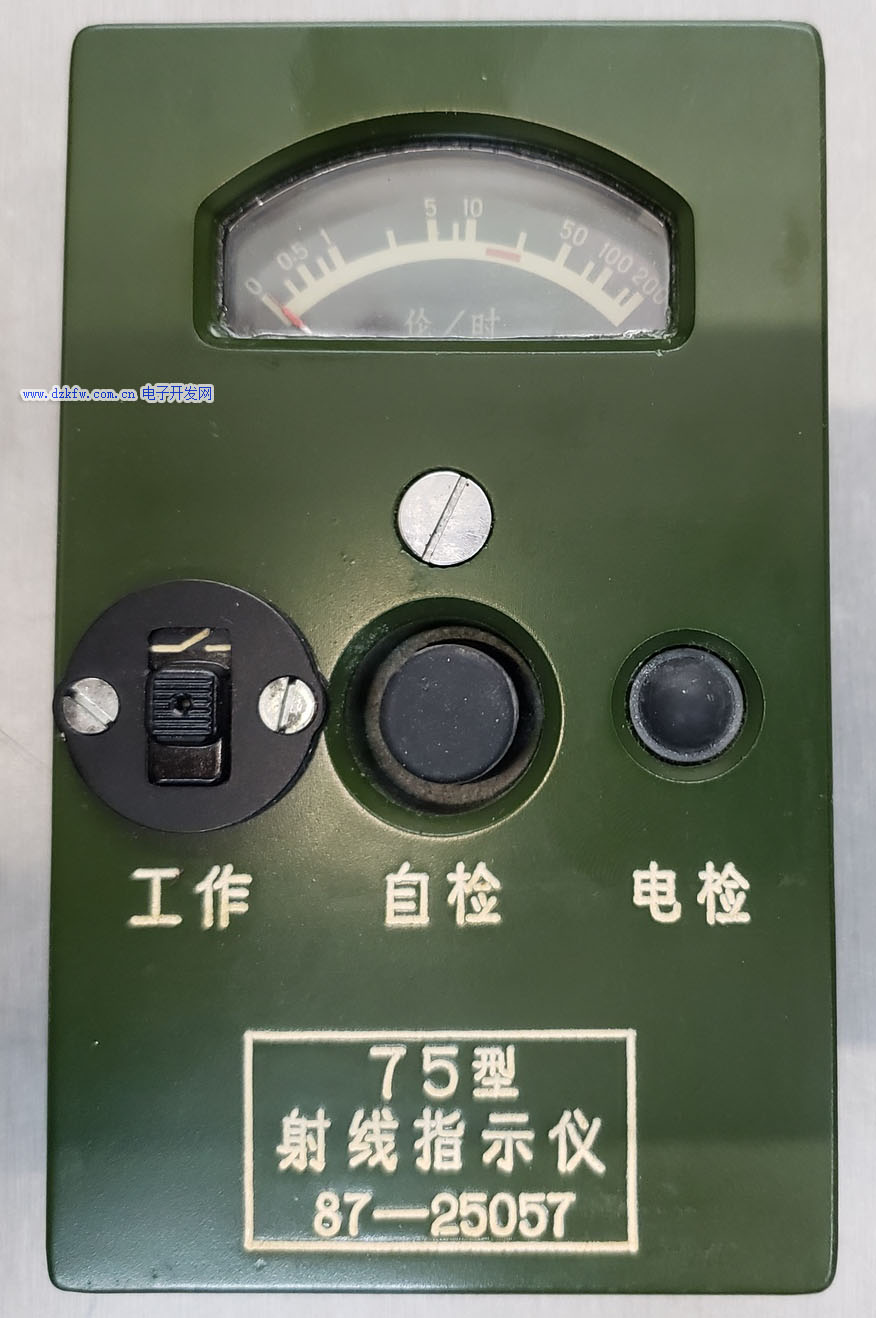

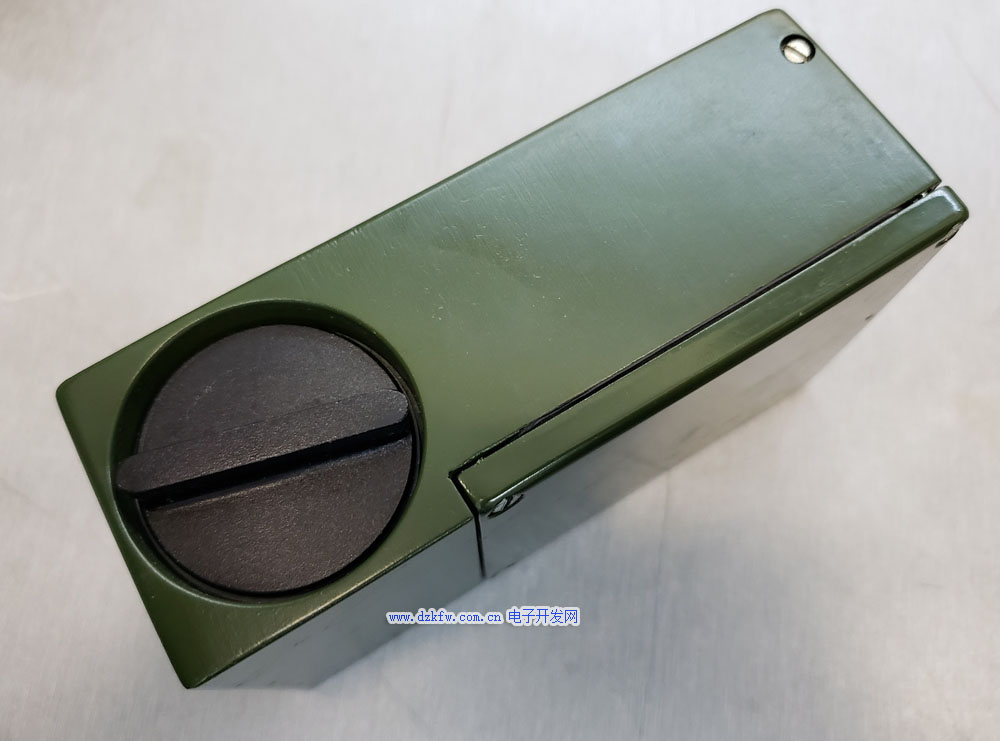

仪器外观



七五型盖革计数器,七五型射线指示器

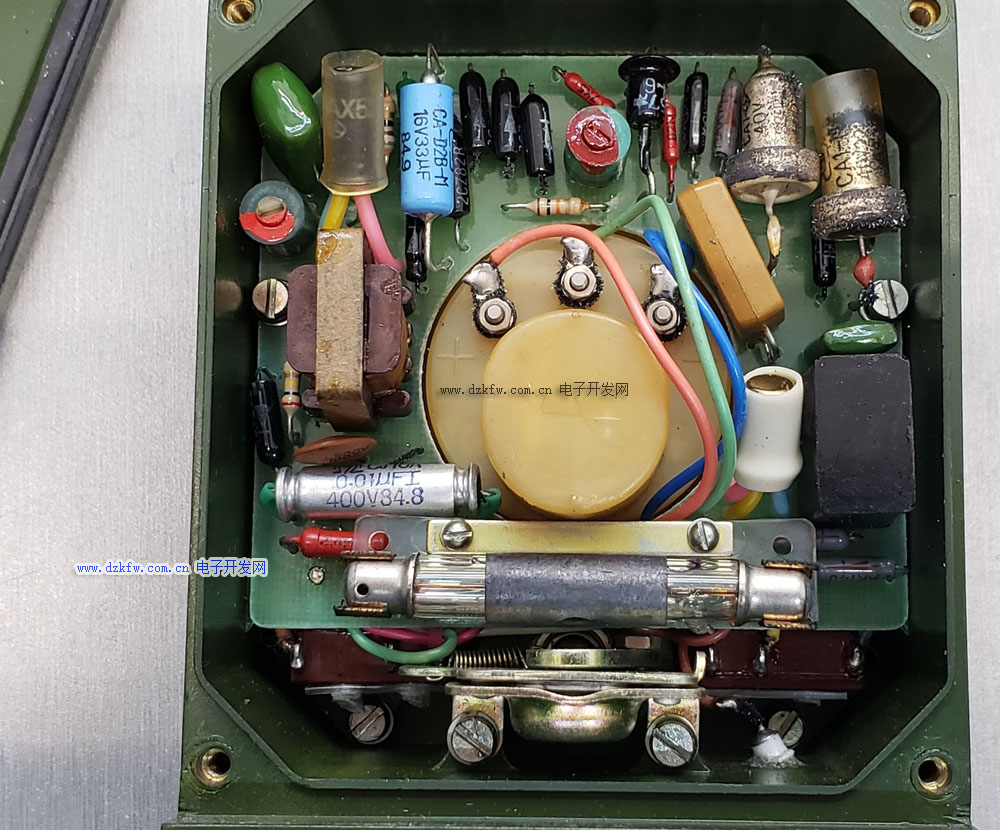

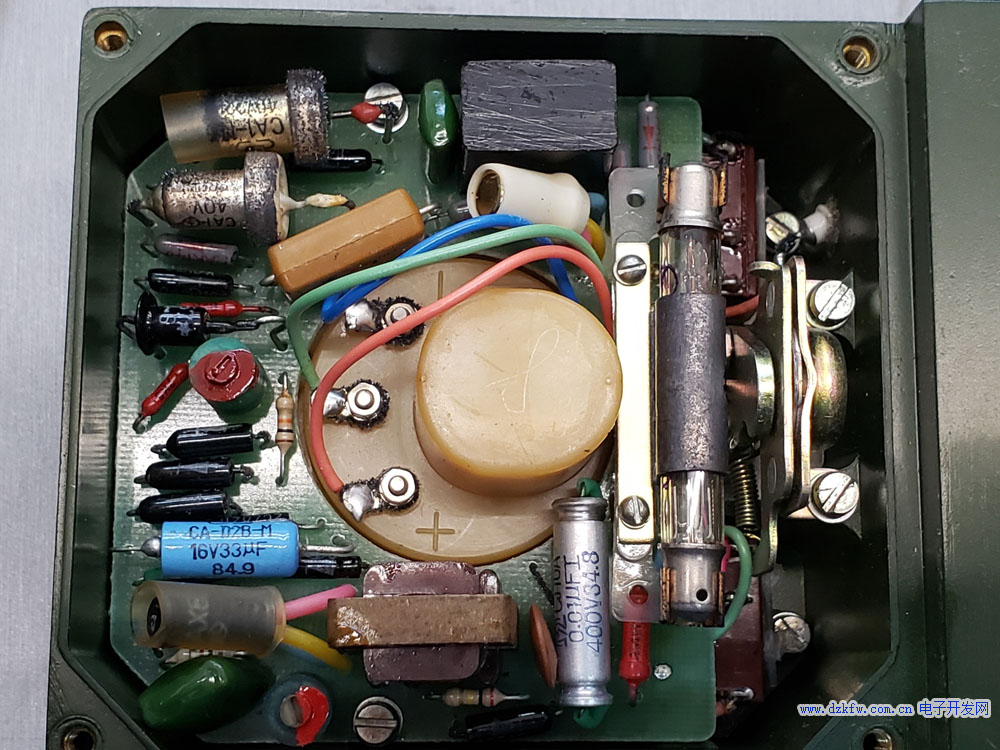

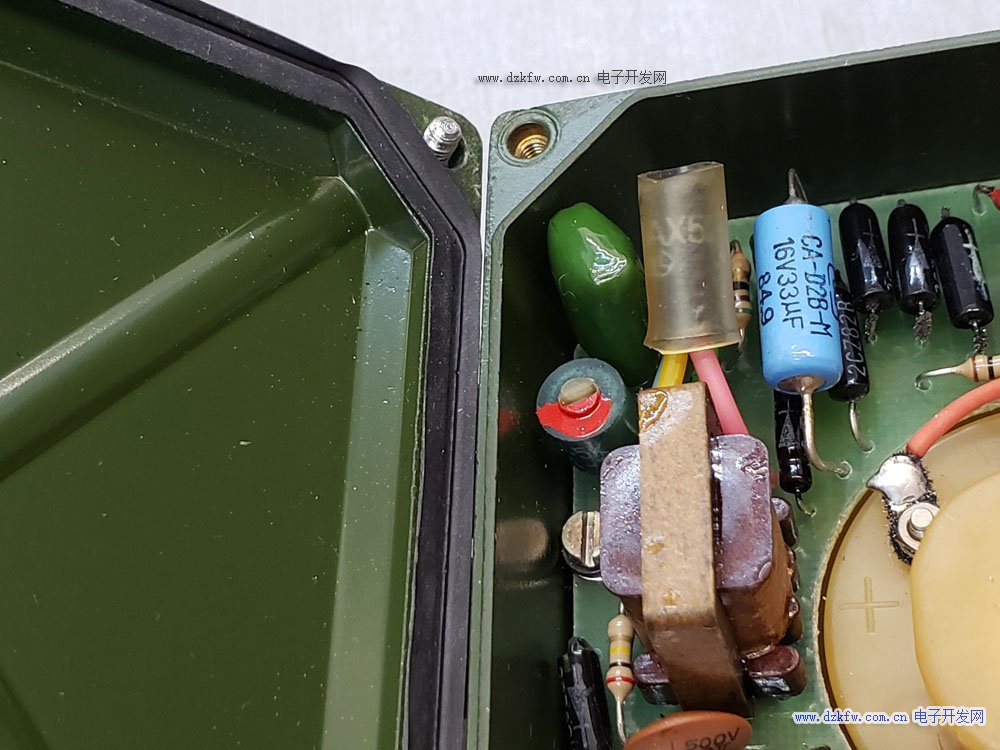

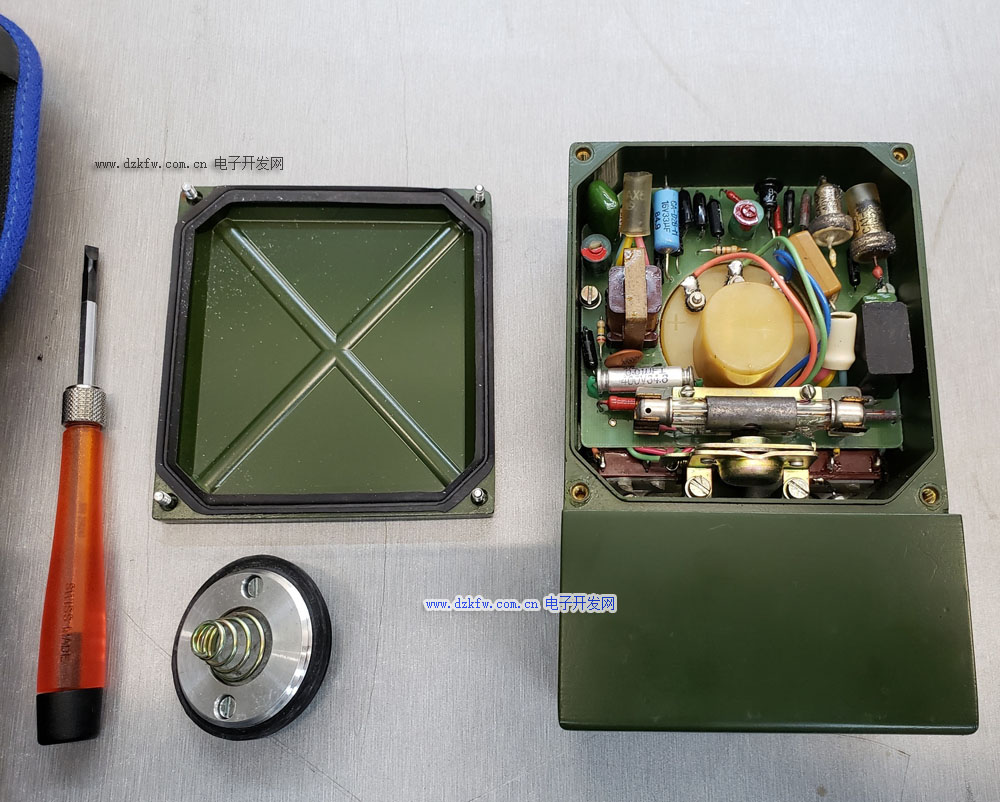

仪器内部

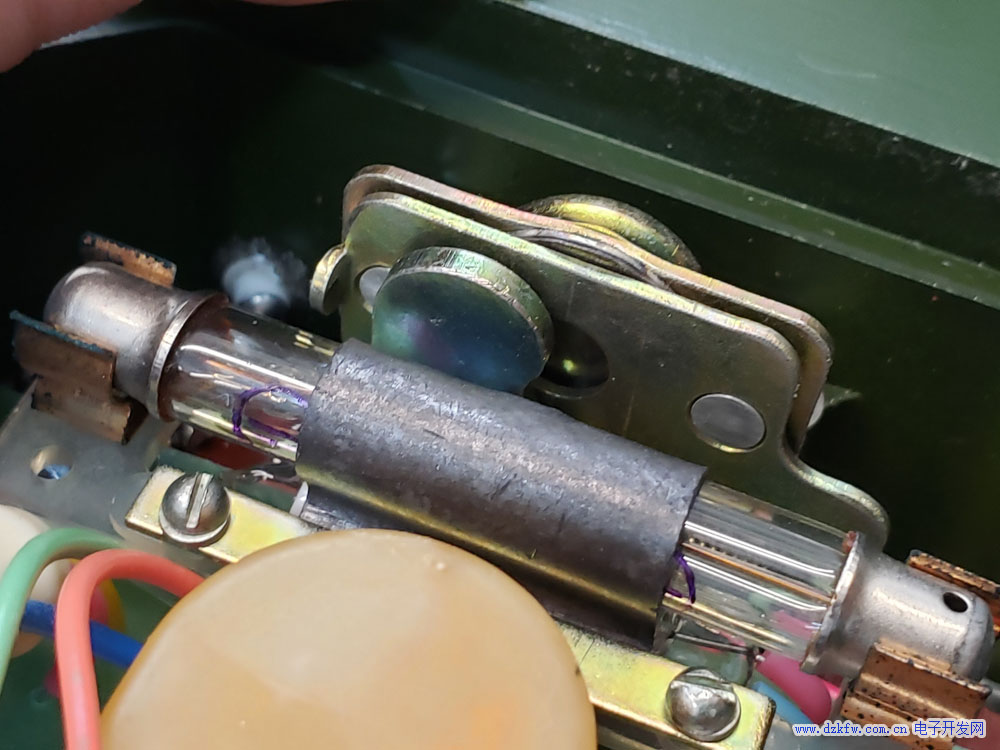

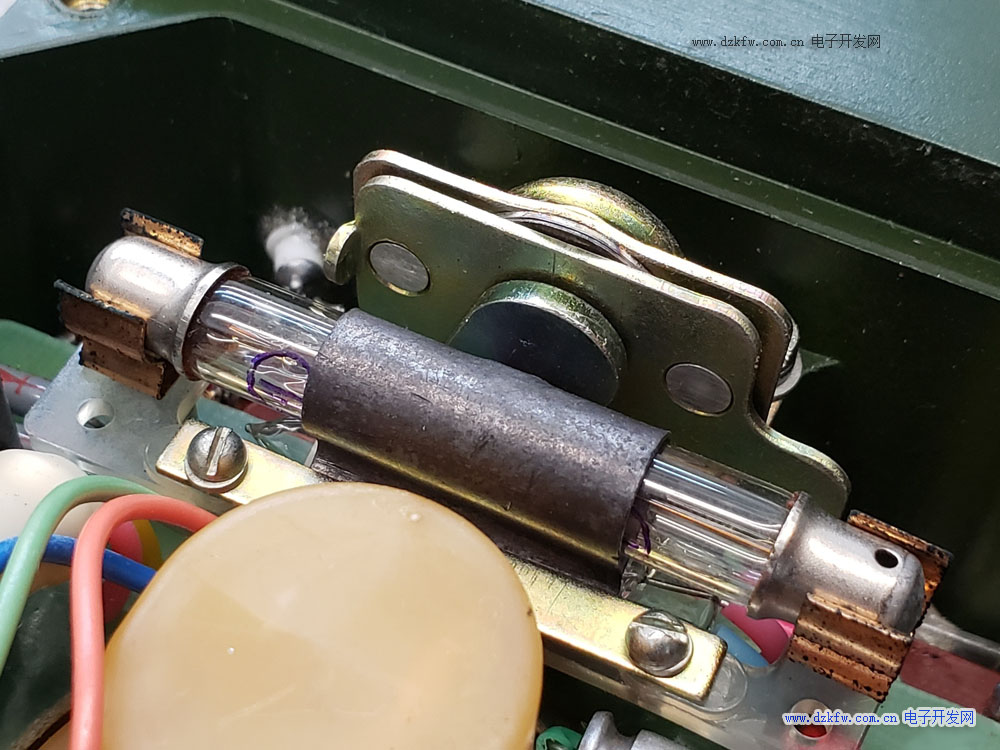

可见一只很小的盖格管(J405r),包有铅皮,应该是起能量补偿作用。铅皮上有个洞,供校验源的乙种射线穿透之用。

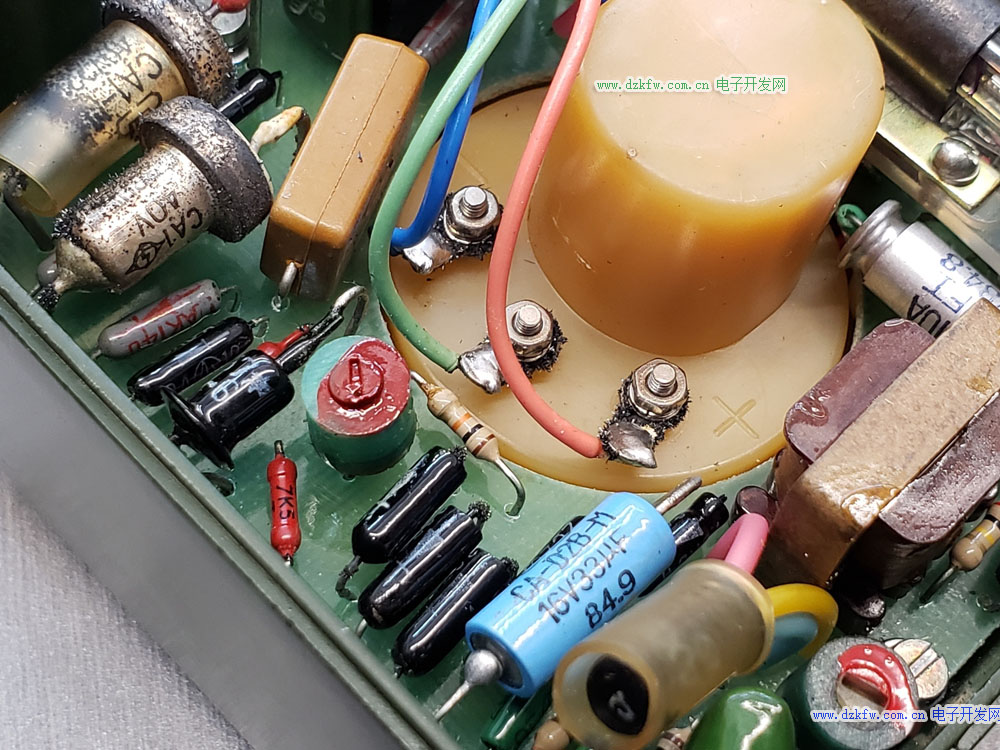

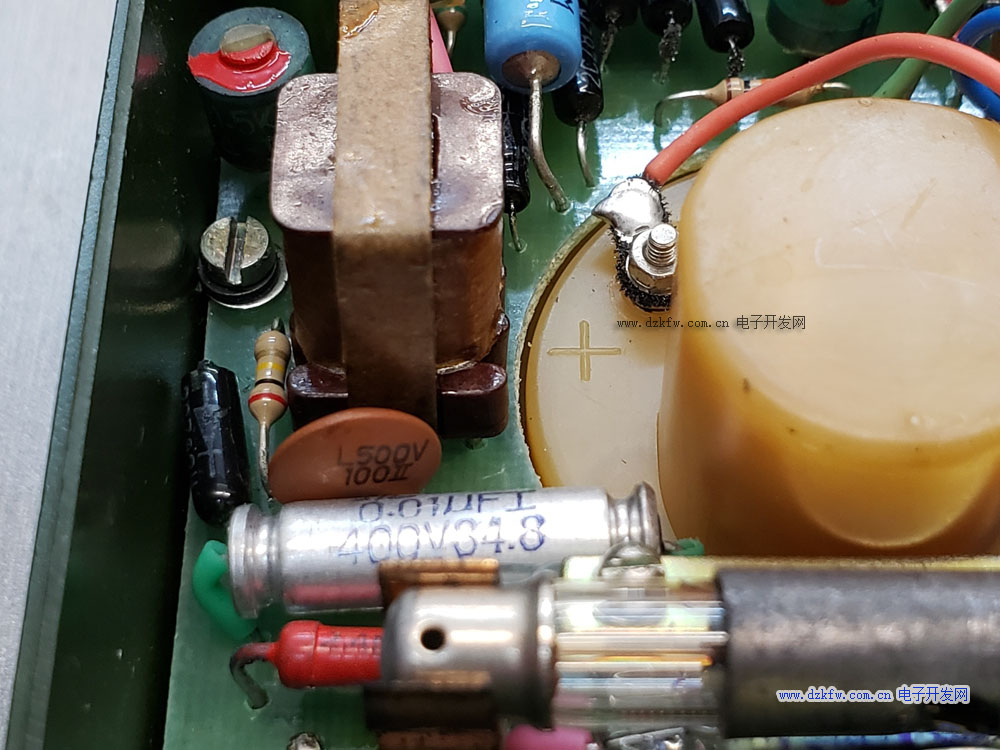

盖格管下面的玻璃管是一支冷阴极真空稳压管。


盖革管工作电压是390V。

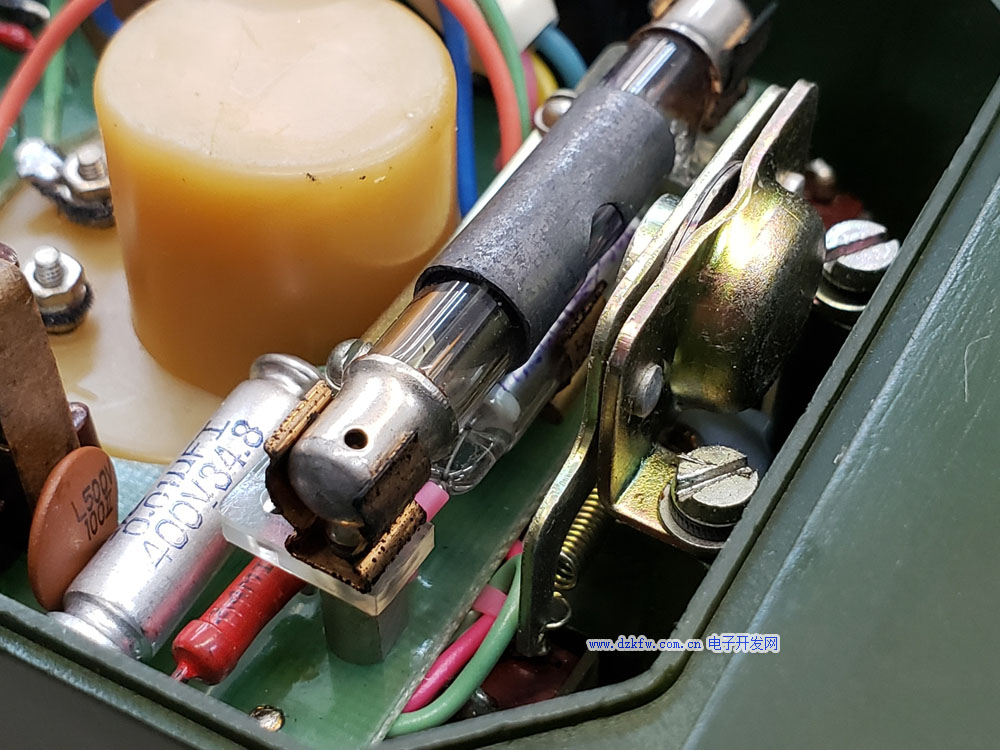

校验源平常用一个厚铁片挡住

按下校验按钮时,铁片挪开,校验源对准盖格管发射,铅皮靠近校验源一侧有个洞用于通过射线。开启校验源时,大约能读到0.25伦/时的辐射。

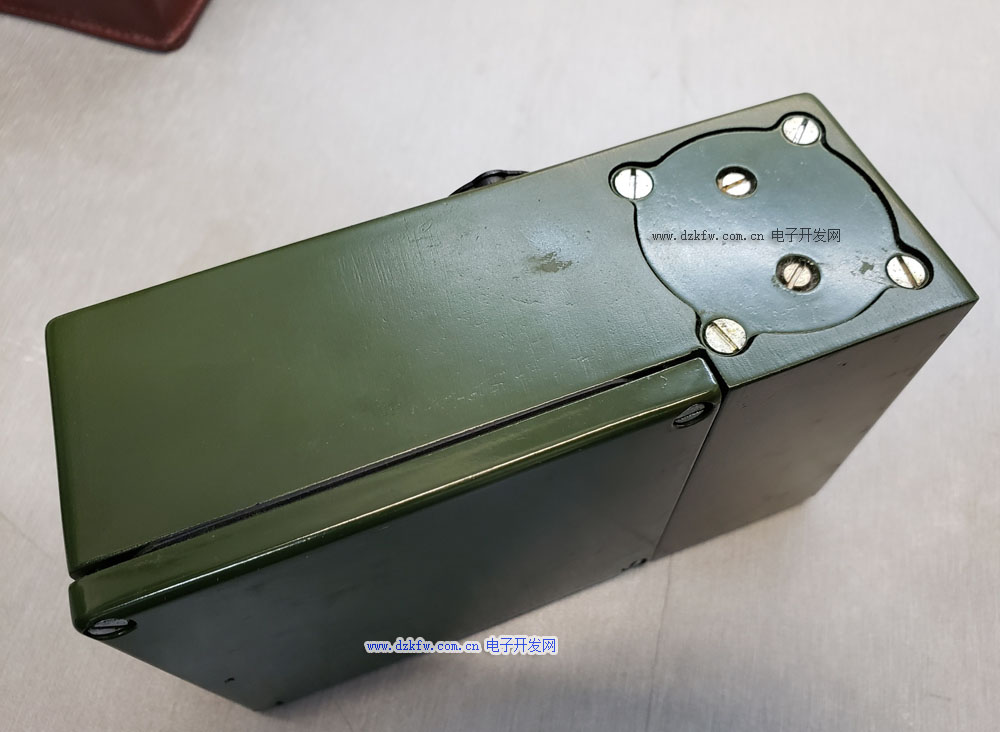

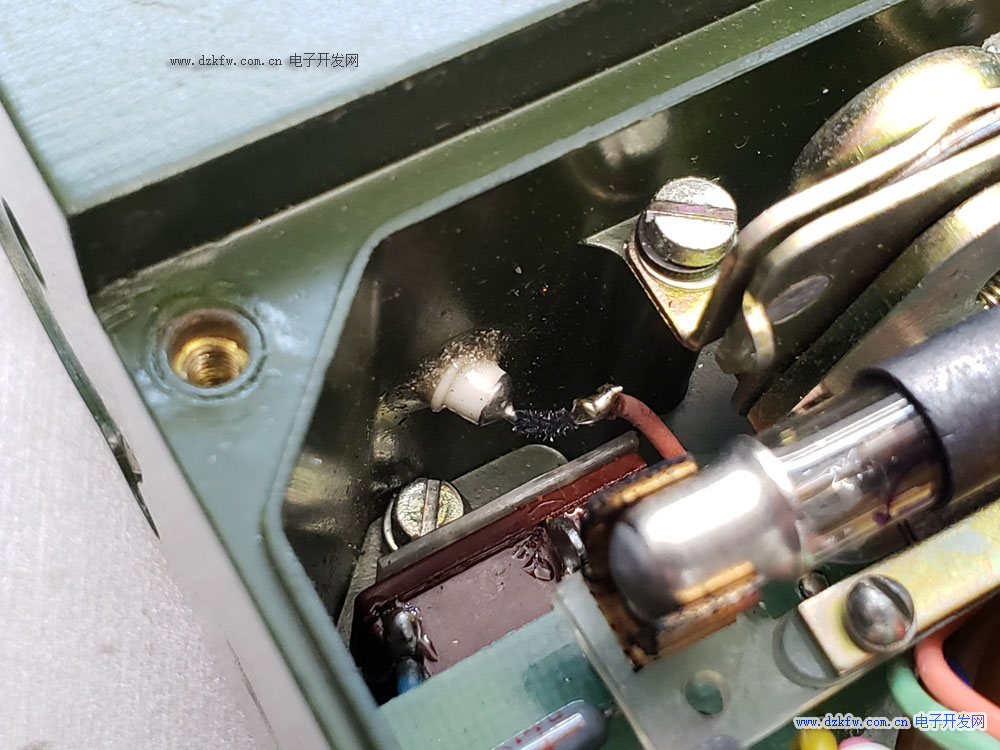

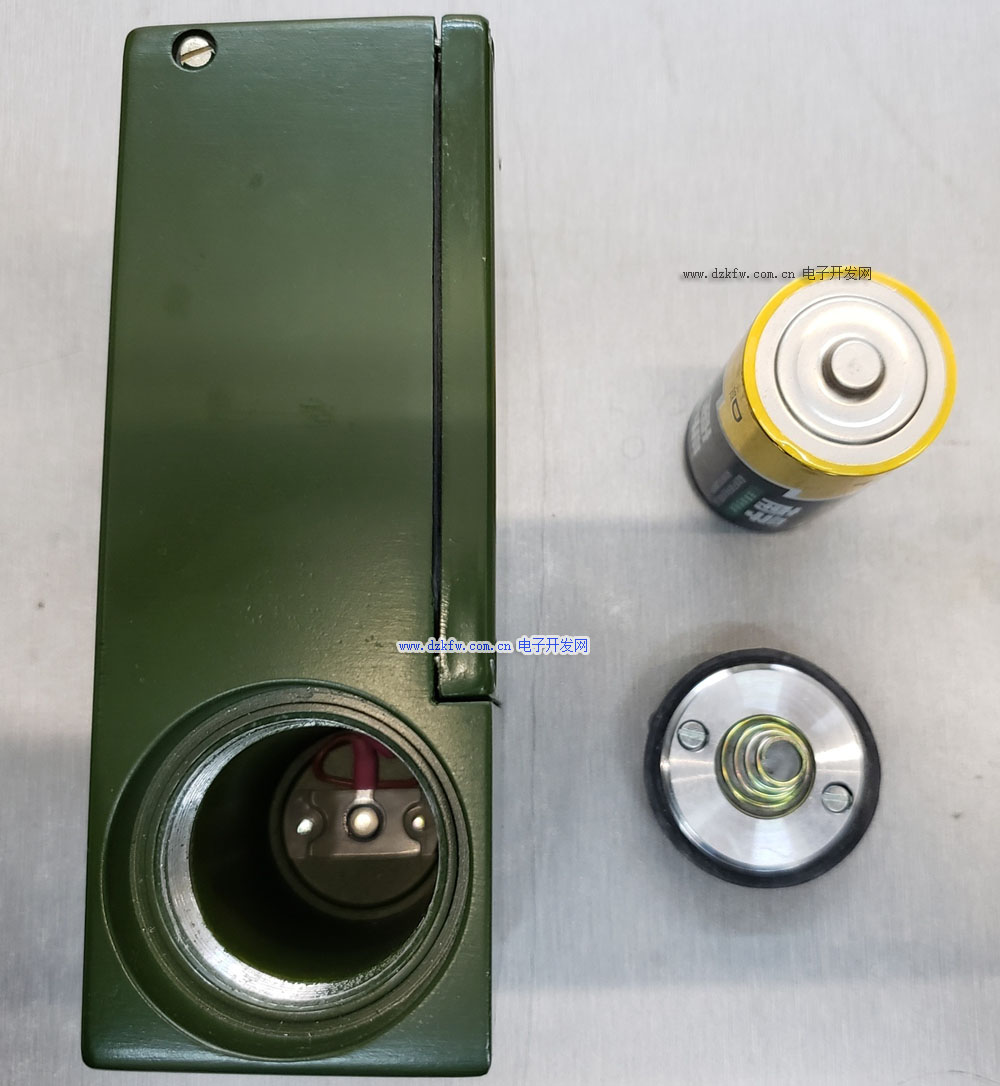

电池盒是独立的,电池正极通过穿心电容引入仪器,负极接外壳。电池盒允许进水。

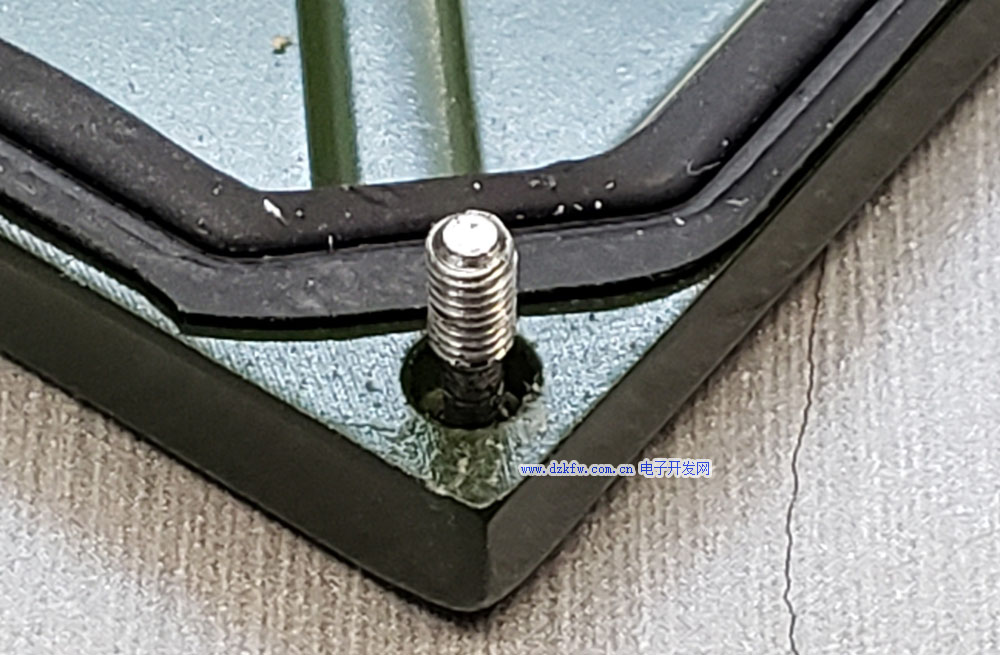

螺丝松开后不会自己掉出来,这是军用设备维修性的一般要求。


防水采用刀口+橡胶,这是上世纪国产军用设备的常用操作。螺丝孔并非直接在铝合金外壳上攻丝,而是镶嵌了钢(黄铜?)螺母。

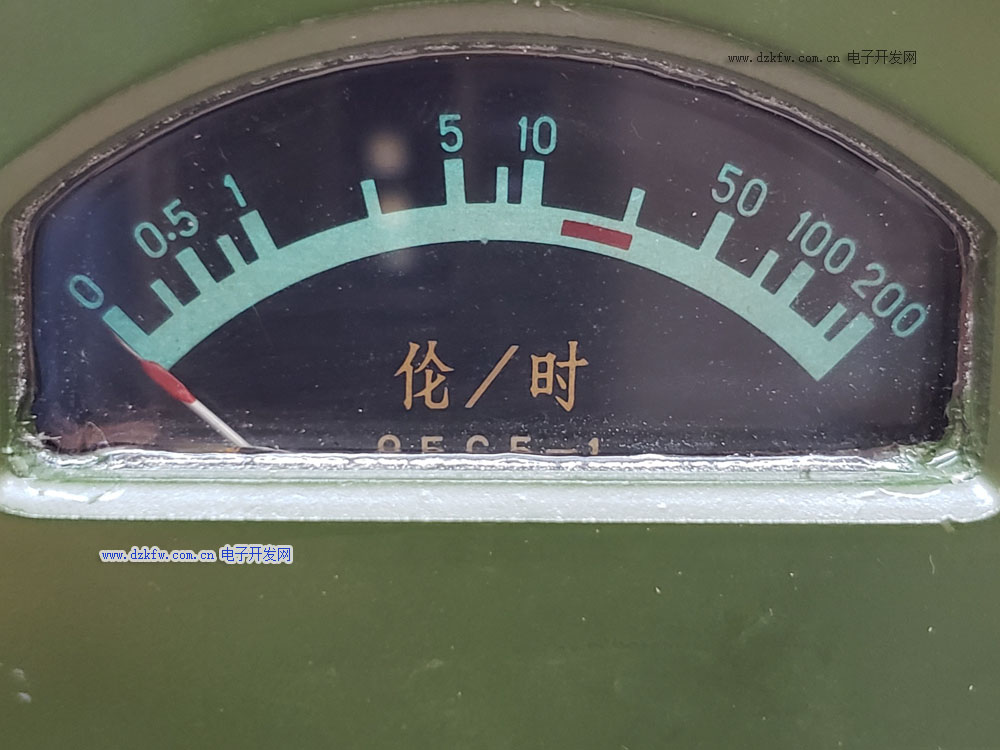

表头屏幕带有背光,开机后呈现淡蓝色。背光电源电压是180V。

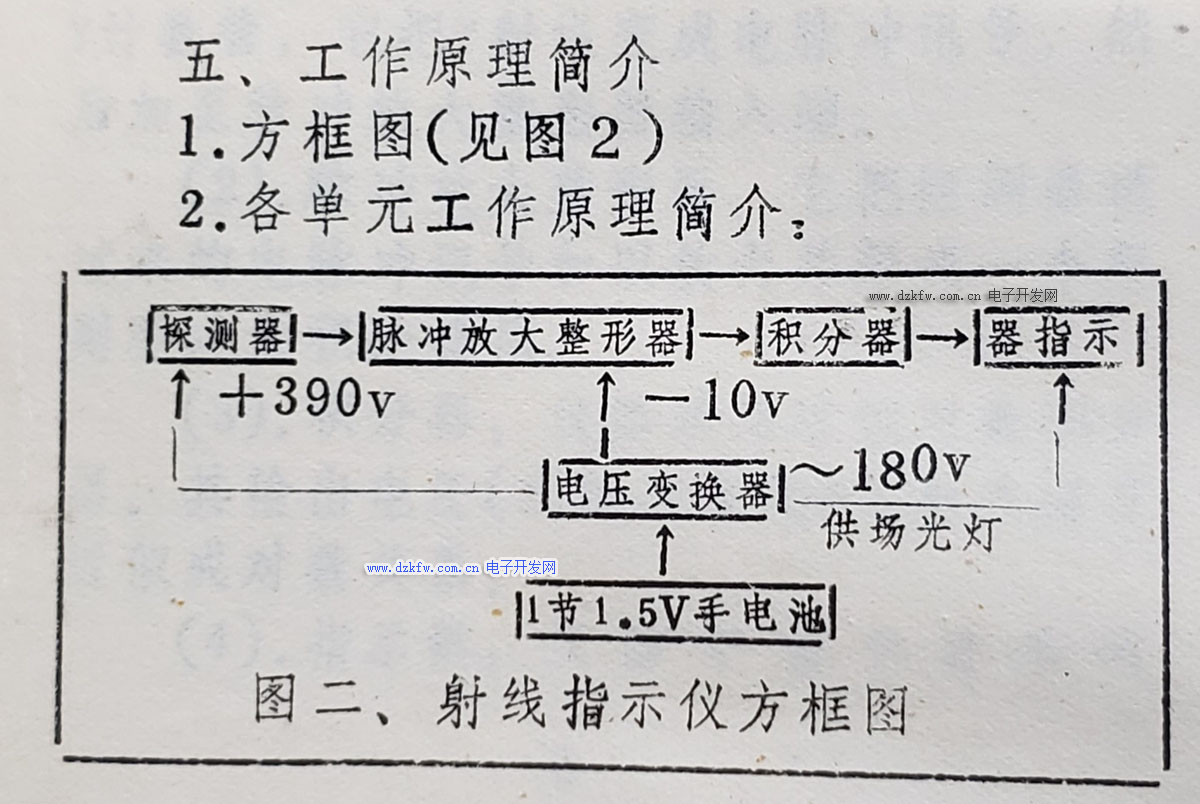

仪器原理框图

七五型盖革计数器工作原理图

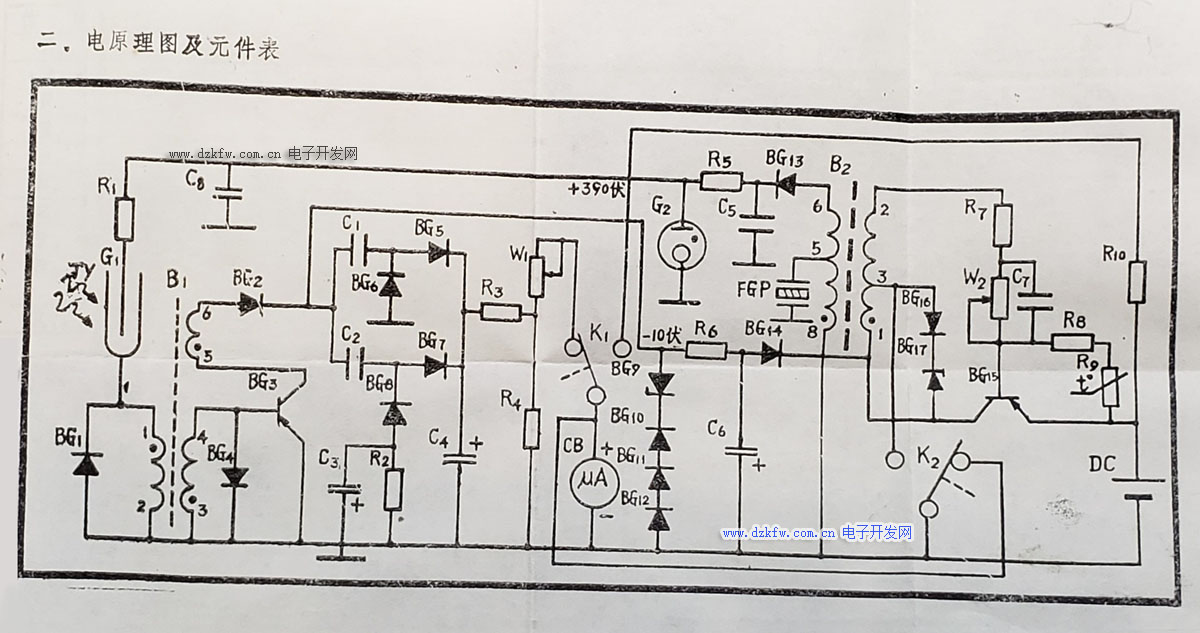

电路图

七五型盖革计数器电路原理图

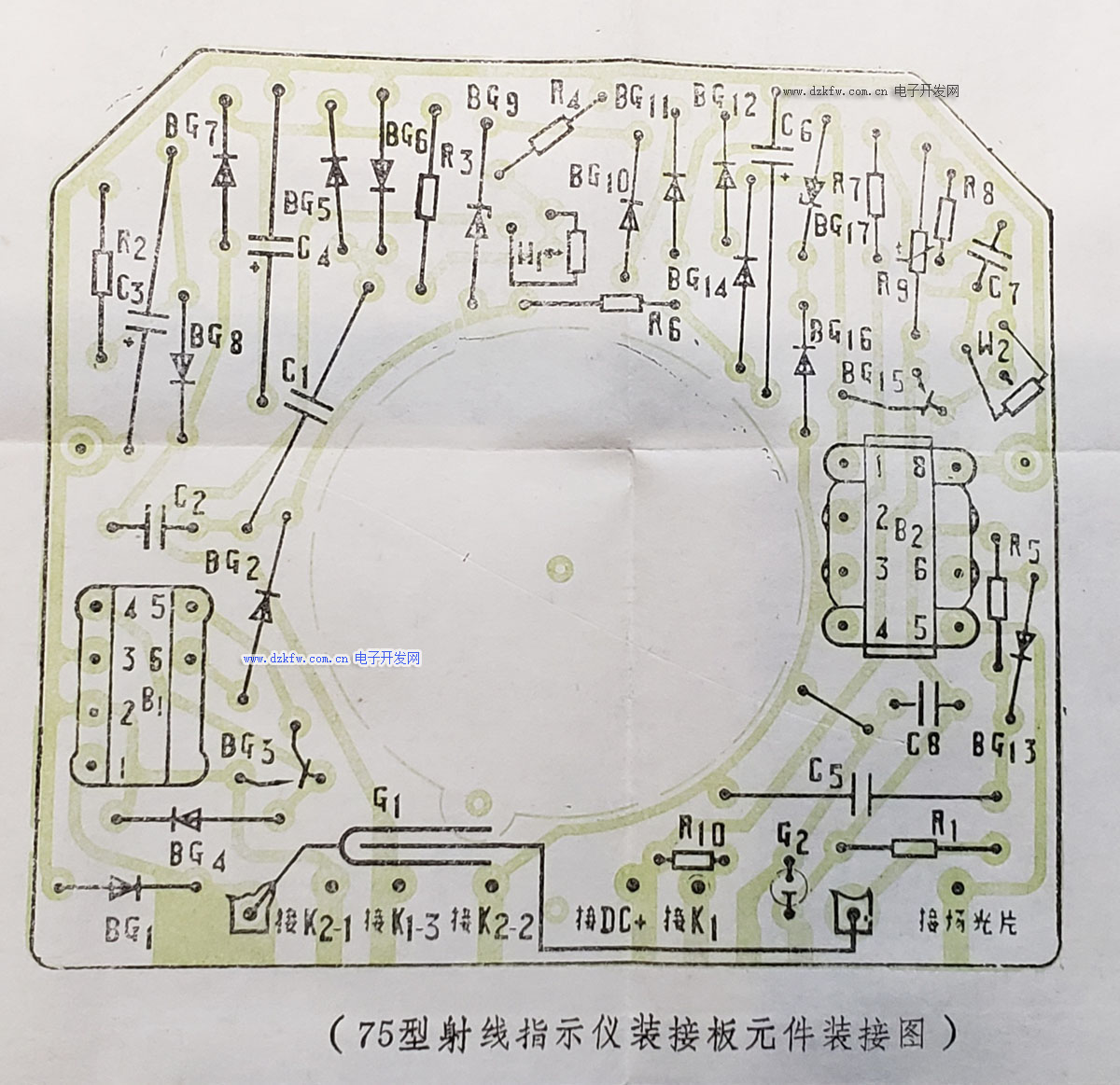

PCB图

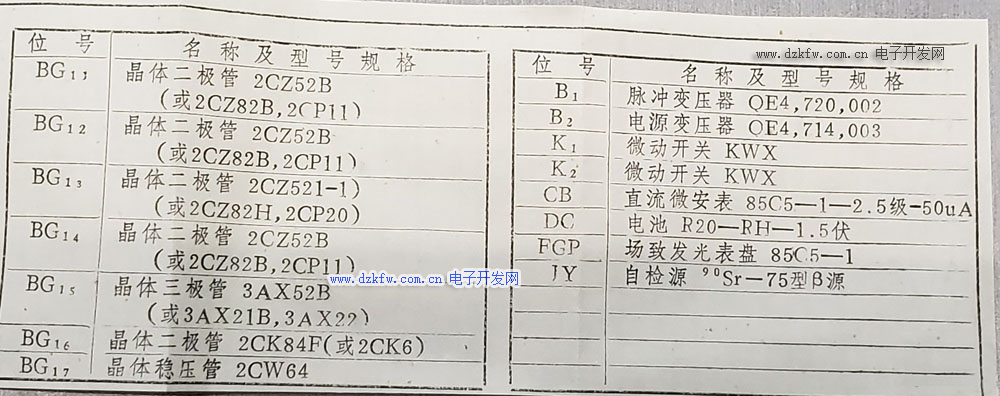

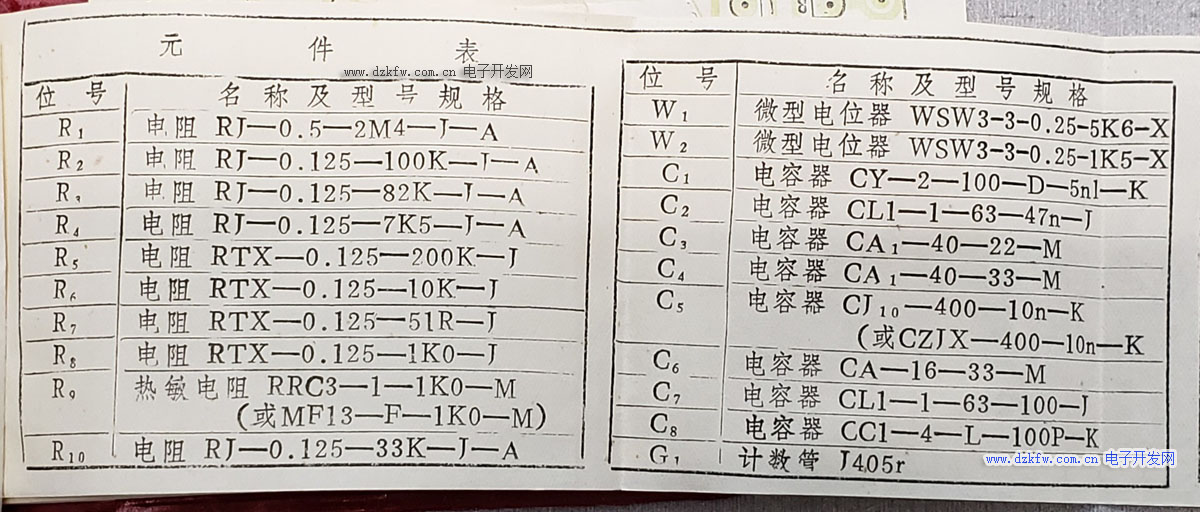

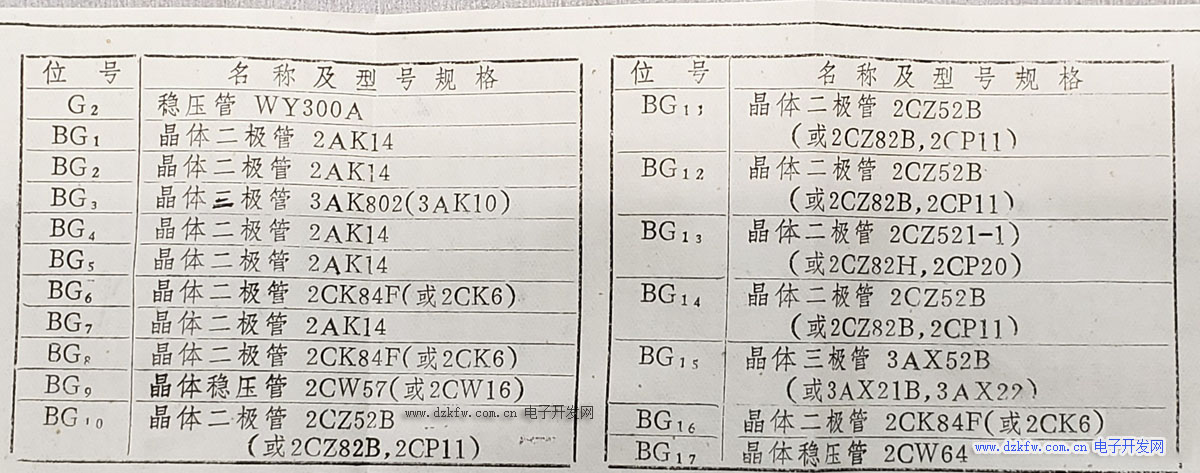

BOM单




该仪器使用单节1.5V电池,里面产生了多组正负电源,这是很有中国特色的。
