概述：本电击灭蚊灯是利用灯管发出的紫外光引诱蚊虫，当蚊虫触及灭蚊灯外层的电网时·即将电极短接．从而产生高压，将蚊虫击毙。

工作原理

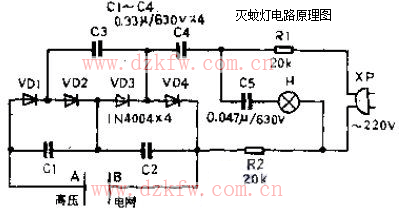

    该电路工作原理如下图所示。

这是由紫外线灯和四倍压整流电路所构成。当接入市电220V时紫外光灯管H即刻点亮，其光波长约为253mm左
右，利用昆虫的趋光性引诱蚊虫，当蚊虫扑向紫补灯时，必然会触及到由二板管VDl～VD4及电容c1～c4等所组成的四倍压整流高压电网，受到电击而死。
    该四倍压整流电路在这里能蟛产生出约700V左右的高电压，尽管它的电压很高，但电流却很少，并且在电路中还采用了两只电阻R1、R2加以限流，可更为安全。

元器件选择
    H选用3～5W的紫外线灯管。R1、R2选用l，2W金属膜电阻。VDl～VD4：1N4007。c1～c5用涤纶电容器，耐压≥630V。电容c5对灯管有限流作用．能延长灯管的使用寿命．但对灯管的亮度有影响，因此c5的电容值町根据实际情况选择。上图中的容值仪作参考。

制作与使用
  该装置的印刷电路板l搜连接线如下图所示。


电网是由0．5～0 85mm问的铁丝在塑料骨架上隔离绕制而成，两根铁丝端点A、B间不能有任何接触，否则形成短路而烧坏电路。两线之间的距离不宜太窄或太宽．太窄时铁丝变形会引起短路；太宽叉不能有效地触及蚊虫．约2～3mm较合适。

使用时注意事项
(1)灭蚊灯工作时，审内不能有其它光源，如照明灯光、电视机．亮光等．否则影响驱蚊效果。
(2)在拔电源插头2分钟内，人手不宜触电脚铁丝．由于装置内电荷来没有放完，有可能电击人手．(3)灭蚊灯应放在小孩碰不到的地方，工作时，不要随意触碰电铁丝，特别是防止小孩触碰要注意安全。

现的一般故障及柱修方法
    (1)灯管不亮。原因可能是灯管坏或c5税悍开路或损坏．需悍接或接新的．
    (2)灯管亮但无高压产生。原因可能是电阻R1或R2开路、烧毁导线折断或屯阿A、B
接点脱升，重新焊牢即可。
    (3)高压不足。原四可能是cl～c4中有电容器击穿损坏，或容量变小．或极管烧坏。
    (4)灯、电网全无电。可能足插头断线或接触不良，装置内接点脱开、或假焊、虚焊或插座无市电源。
