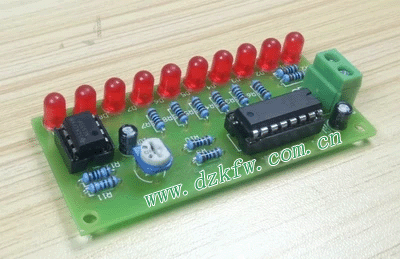

一、使用说明

电源电压：直流3－5V（推荐电压）

实际测量也可用2.5-8.0V
PCB尺寸：7.3*3.2mm
PCB厚度：1.6mm
板子采用优质FR4-A玻纤板制作，出厂前每片PCB板都经过飞针测试，全新原装元器件，品质值得依赖。
控制板空PCB板图片：

二、电路原理

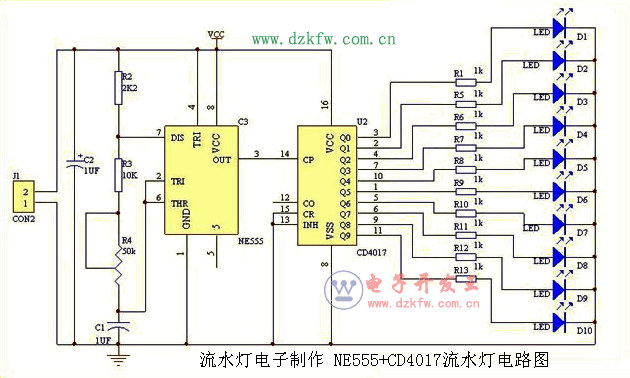

本套件主要由时钟发生电路和十进制计数器电路构成,由NE555为核心的自激多谐振荡器,电源通过R2,R3,R4向电容C1充电,当C1刚开始充电时,NE555的2脚还处于低电平,故输出端3脚呈高电平,当电源经R2,R3,R4向C1充电到2/3电源电压时,输出端3脚电平由高变低,NE555内部放电管导通,电容C1经R4,R3,NE555的7脚放电,直到C1两端的电压低于1/3电源电压时,NE555的3脚电平又由低电平变为高电平.C1又再次充电,如此循环形成了振荡。充电时间为：0.695(R2+R3+R4)C1,　放电时间为：0.695(R4+R3)C1,调节R4可以控制振荡器的输出频率,NE555的时钟振荡信号不断的加在CD4017的14脚，在CD4017的10个输出端上接有10只LED,当CD4017的10个输出端在时钟信号作用下轮流产生高电平，则D1--D10依次被点亮，从而形成流水灯效果。
调节R4即可调节LED灯的流动速度。


本套件所需购买的元件名称 数量
PCB板       1个
 绿色端子 KF126-2P  1个
1UF电容        2个
5MM LED 红     10个
1K电阻    10个
2.2K电阻     1个
10K电阻     1个
50K兰白电位器    1个
8脚 IC 座    1个
NE555    1个
16脚IC座    1个
CD4017     1个
