555盲人用电子指南音响器电路图,盲人电子指南针Blind electronic compass

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-01-03
555盲人用电子指南音响器电路图,盲人电子指南针Blind electronic compass

555盲人用电子指南音响器电路图,盲人电子指南针Blind electronic compass

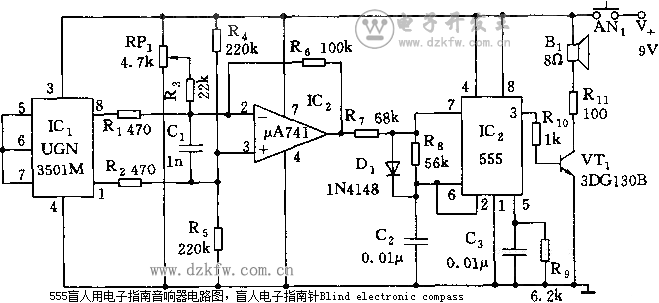

如图所示,555及其周围元件构成一个电压-频率转换电路。用于确定地球磁场方位的器件是一块霍尔效应集成传感器UGN-3501M,,该传感器内含一个霍尔单元和一个线性差分放大器,该器件的敏感度约为1.4毫伏/高斯,为提高测量地球磁场的灵敏度,在传感器两侧紧贴两根扁平磁棒,以检拾到较多的地球磁力线。传感器的差分输出端(1脚、8脚)分别与uA741组成的差分放大器的反相端(2 脚)和同相端(3脚)相连,进一步放大,然后加至555。IC2输出电压的大小取决于霍尔器件上拾取的磁场强度,而555组成的电压-频率变换器输出的脉冲频率的高低则取决于C2上的充电电压值,也就是说,输出频率的高低是由指南音响器所处的方位来决定的。调整时,通过调节电位器RP1,使在磁场强度为零时,555的脉冲频率为某一值(如1000Hz),当方位变化时,由于磁场的变化致使频率发生变化,盲人可根据音调的变化,确定行走的方位。

Tags:电子指南,NE555,电子指南针电路图
