扬声器的工作原理

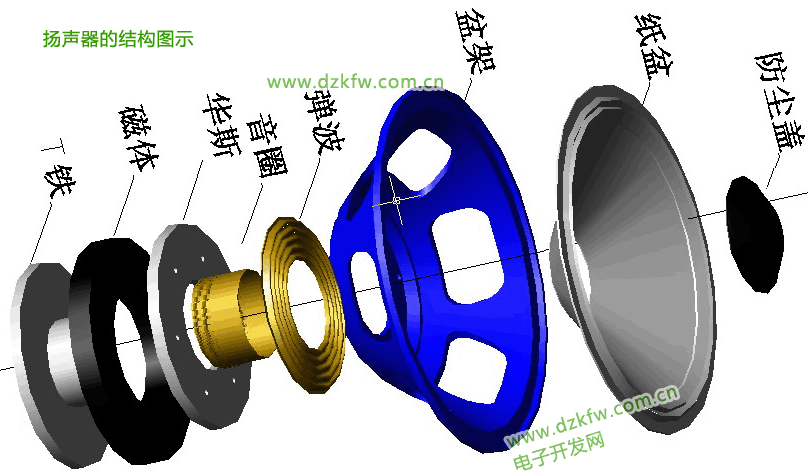

输入音频电流的音圈感应击N极S极改变的交变磁场于扬声口磁路系统中的N极S极不变的固定磁场推动作用使音圈产生振动，从而劳动粘在音圈上的纸盆振动，推动容器振动产生声音。电动式扬声器主要是由，磁体，上下夹板，极心，音圈和振膜等部件组成。磁体位于上下夹板之间，它的作用是产生一个均匀的磁场。

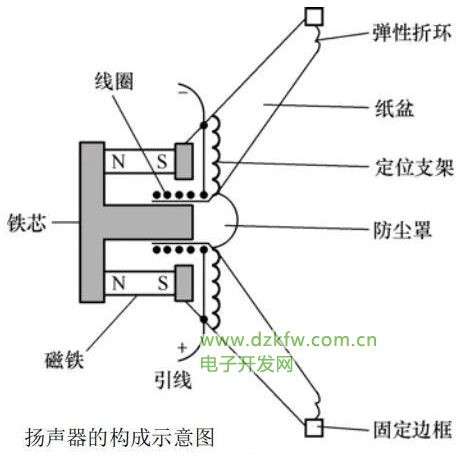

(1)上下夹板和极心之间有一个很小的气隙，通常我们称为磁气隙。圆筒形的扬声器音圈悬挂在磁气隙之间，它的一端与扬声器的锥盆钢性连接，磁体有两个固定的NS极.

(2)我们假设磁体与上夹板接触的一侧为S极，与下夹板接触的一侧为N极，那么在磁体的作用下极心与上夹板之间的磁气隙中便产生一个均匀的磁场，磁场中磁力线的方向是从N极到S极，即由极心到上夹板。当音频电流流入扬声器的音圈时，假设某一瞬间音圈中音频遇流的方向是从自我们流入书本的。

(3)根据弗来明左手定律，将左手的手掌朝向N极，使伸直的四指指向与电流方向相同，那么与四指垂直的拇指的方向就是音圈的运动方向。当音频电流的方向改变时，音圈的运动方向也随这改变。

（4）当音频信号电流经过扬声器的音圈时，音圈将受到一个与音频信号电流成正比的力，由于扬声器的音圈与锥盆的钢性连接在一起，当产时圈在磁气隙中随音频电流方向不断改变，而至上下振动时，扬声器的锥盆将随着音圈的上下振动而振动，锥盆振动的快慢与输入的音频的电流频率有关，锥盆振动的幅度与输入的音频电流的强弱有关。

（5）锥盆振动时激发周围的空气发生同磁的振动，形成声波，声波传入人耳就形成我们平时所听到的声音，对扬声器影响最大的是锥盆，锥盆是圆形或是椭圆形的锥盆振膜，它的根部与扬声器的音圈刚性连接，当音圈在磁气隙中垂直振动时它即做相应的轴运动，使周围的空气发生疏密变化。锥盆是扬声器发生的主要部件，在一定的程度上决定了扬声器的重放有效频率的范围和失真大小。

（6）锥形扬声器的锥盆面积一般都较大，工作时锥盆的振幅也较大，锥盆在推动周围大量空气的同时，锥盆会出现一定程度的扭曲变形，使扬声器锥盆的整体的刚性遭到破坏，整个锥盆的不同部位间出现相对的运动，锥盆不同部位的这种运动称为分割振动，当扬声器的工作频率高于某一频率时，锥盆的这种扭曲变形情况更为为严重，当锥形扬声器出现分割运动时，扬声器的失真会明显增大，是由于锥盆的刚性引起的因此，增加锥盆的刚性，改善锥盆的各项指标就成了人们努力的方向。为了使扬声器具有良好的性能指标，所以扬声器振膜的制作材料应具有密度小，机械强度大和内部阻尼适中的特点。

（7）定心支片是振动系统中影响扬声器品质的一重要元件。定心支片的硬度决定扬声器谐振频率的因数之一。定心支片振动时振幅的线性程度也在一定的程度上影响扬声器的失真大小，定心支片通常是一种用亚麻布浸渍酚醛树脂后热压制成的波形圆环，它的外端粘接在扬声器的盆架上，内孔则与扬声器的音圈和锥盆刚性粘接在一起。定心支片的主要作用是保持音圈在扬声器磁气隙中的正确位置，要求它和轴向顺性大，使音圈在磁气隙中的垂直振动不受影响，径向则要求能可靠的限制音圈的左右移动，使音圈不与夹板或是极心接触，从而使扬声器具有良好的机械强度和电声特性，它的另一个作用就是防止外部灰尘进入磁气隙。防尘罩是一种用纸质或聚酯塑料等材料制的球顶状防护罩，安装在锥盆根部与音圈结合，一方面可以利用来增加结合部的刚性，改善扬声器的高频特性，另一方面可以防止金属屑和灰尘进入磁气隙，由于扬声器的高频能量主要靠锥盆的中部辐射。因此防尘罩的形状和所用的材料对扬声器的高频频响有很大有影响。
