【一】、瓶盖螺纹的主要类型

瓶盖螺纹远不止我们日常看到的单线螺旋那么简单，它是一个系统的工程。主要可以分为以下几大类：

1. 按螺纹连续性分类

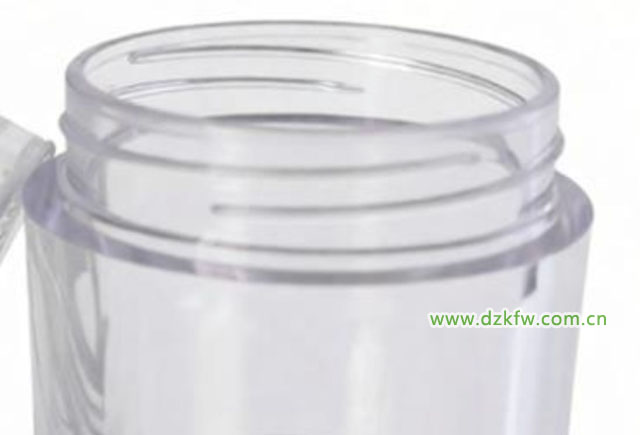

• 连续螺纹：最常见的螺纹，连续不间断。旋紧和旋开需要多圈旋转。主要用于水瓶、饮料瓶、化妆品瓶等。



• 间断螺纹：也称为“多起点螺纹”或“快旋螺纹”。螺纹是断开的，通常有2-4个起点。只需旋转约1/4至1/2圈即可完成锁紧或开启。广泛用于果酱瓶、婴儿食品罐、药品瓶等需要频繁开启的广口瓶。



2. 按螺纹形态和功能分类

• 单螺纹：标准的单线螺旋，旋入平稳。

• 多螺纹：拥有多个螺纹起点，能更快地旋入旋出，密封性通常由内部的密封垫片保证。

• 真空密封螺纹：用于需要抽真空保存的食品罐（如罐头）。其瓶口和瓶盖的螺纹末端设计有特殊的“密封凸筋”和“真空凹槽”，在抽真空后，大气压力将盖子紧紧压在瓶口上实现密封。

• 儿童安全盖螺纹：设计复杂，通常需要盖子和瓶身同时施加特定的下压力和旋转力才能打开，防止儿童轻易开启。其螺纹结构常与特殊的棘齿、对齐标记等配合。

• 分配盖螺纹：用于洗手液、洗发水等泵头瓶盖。其螺纹主要用于固定泵头组件，本身不承担主要密封功能，密封由泵头的吸管柱塞和瓶口的过盈配合完成。

3. 按国际标准分类

• 公制螺纹：以毫米为单位，在通用工业领域常见。

• PGI螺纹：国际瓶口螺纹标准，这是全球饮料、食品、化妆品行业最主流的塑料瓶和盖的螺纹标准（如矿泉水瓶、碳酸饮料瓶）。它标准化了瓶口尺寸，确保了不同厂家瓶和盖的互换性。

• GCMI螺纹：美国玻璃包装协会标准，主要适用于玻璃瓶的螺纹，如啤酒瓶、调味瓶等。

【二】、塑料容器（以PET、HDPE、PP瓶为主）

塑料具有弹性，可通过变形补偿微小的尺寸误差，且通常采用注塑成型，精度高。其螺纹设计追求轻量化、快速生产和良好的密封性。

1. 主流标准：PGI 标准
这是全球塑料包装的行业通用语言，确保了瓶与盖的互换性。最常见的是 PGI 28mm（矿泉水、食用油）和 PGI 38mm（大瓶饮料）。

2. 设计核心思想：

• 密封靠顶部平面：密封主要由瓶盖内部的密封垫片（一体成型的内塞或平面垫圈）与瓶口顶部光滑的密封面压紧实现。

• 螺纹提供压紧力和防脱落：螺纹的主要功能是将盖子拉下并保持对密封面的压力，同时在运输中防止盖子弹出。

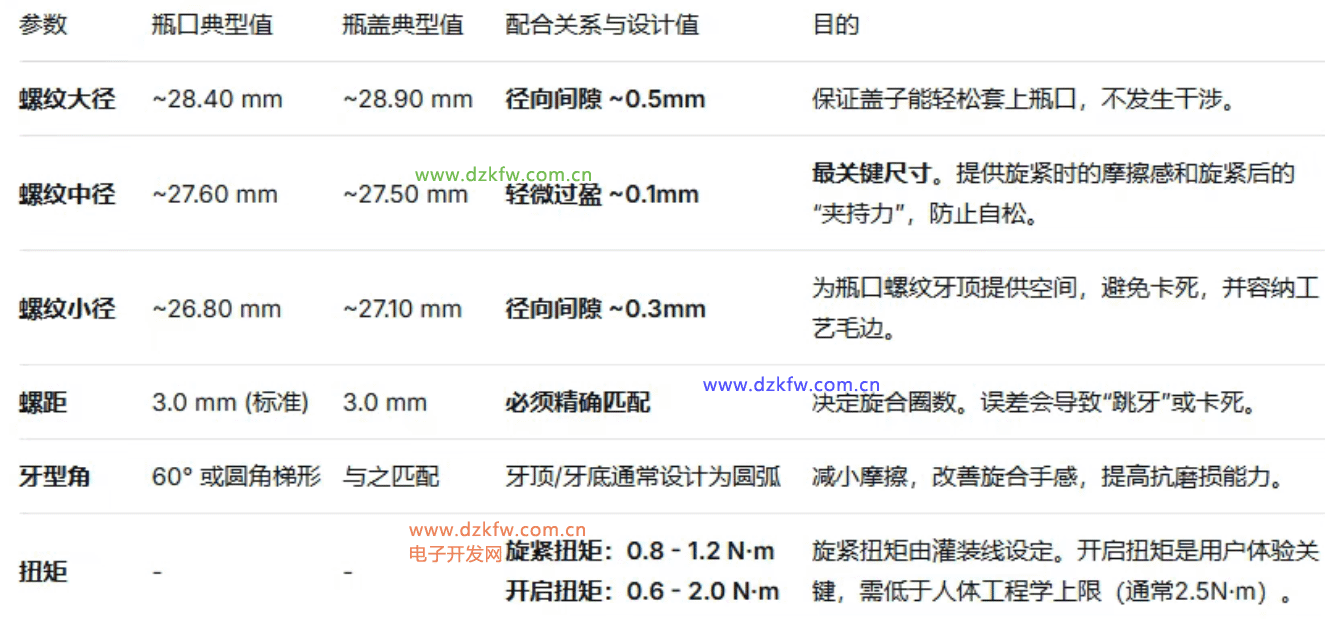

3. 关键设计值与配合（以PGI 28mm规格为例）：

4. 材料与工艺补偿：

• 收缩率：模具设计必须预留（如PP收缩率1.5-2.2%）。

• creep（蠕变）：初始夹持力需设计得略高，以补偿长期压力下塑料的应力松弛，确保保质期内不泄漏。

【三】、玻璃容器

玻璃是刚性材料，几乎无弹性，且瓶口由模具热成型，尺寸稳定性高但可能存在微小的形状偏差。其螺纹设计强调机械互锁和安全性。

1. 主流标准：GCMI（玻璃包装协会）标准
这是北美玻璃瓶的权威标准，同样系列化了瓶口尺寸（如400系列、415系列等，数字代表瓶口外径的百分之一英寸，如400即1.040英寸≈26.4mm）。

2. 设计核心思想：

• 密封靠侧壁或瓶颈：对于连续螺纹盖，密封通常由盖内的弹性衬垫（如发泡PE、软木、橡胶）与玻璃瓶口内侧的密封唇或顶部平面挤压实现。真空盖则依靠大气压力压紧密封垫。

• 螺纹提供机械锁紧：螺纹与玻璃瓶口的凹槽必须精确啮合，以抵抗内压（如碳酸饮料、啤酒）或形成真空锁。

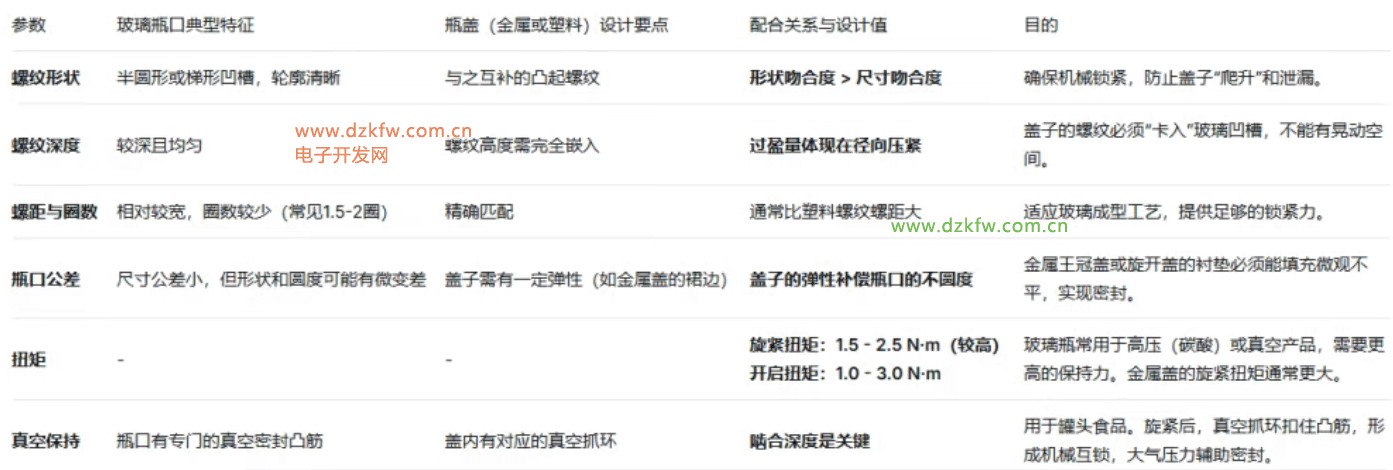

3. 关键设计值与配合（以GCMI 400系列，28mm级为例）：

【四】、不锈钢杯身（金属硬质容器）

不锈钢具有高强度、高刚性、无蠕变、可精密加工的特点，但弹性极差。其螺纹设计属于精密机械螺纹范畴。

1. 主流标准：
通常无统一的行业互换标准，多为各品牌自定义的专利设计。设计时可能参考公制细牙螺纹（如M34x1.5）或美制统一螺纹（UNF） 作为基础，但会进行大幅修改。

2. 设计核心思想：

• 密封与锁紧功能分离：这是最显著的特点。螺纹本身主要提供大行程锁紧和结构强度，而密封功能完全独立，通常由硅胶/橡胶密封圈在轴向受压实现。

• 精密配合：依靠CNC加工的高精度，实现紧密、顺滑的旋合手感。

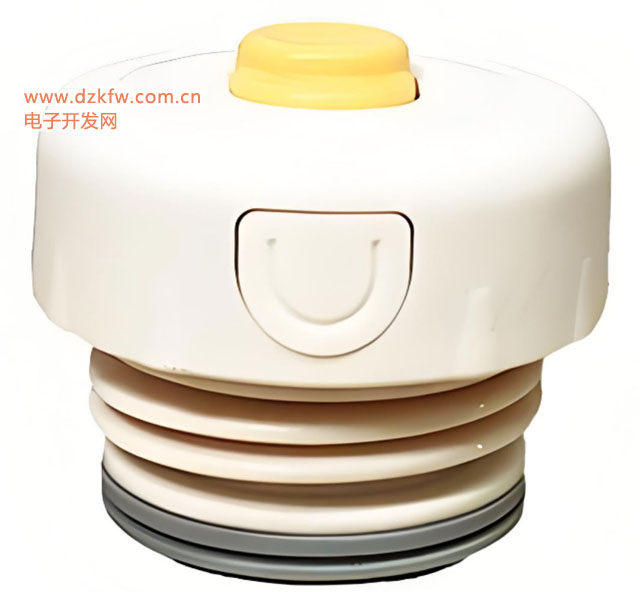

3. 关键设计值与配合（以常见保温杯口径φ55mm为例）：

4. 特殊考虑：

• 热胀冷缩：不锈钢和塑料盖的膨胀系数不同，设计间隙时需考虑温差影响（如从装冰水到盛热水）。

• 耐用性：螺纹需经过去毛刺、抛光处理，确保数万次开合后仍顺滑。

• 安全性：防止密封圈失效或螺纹损伤导致泄漏。

【五】汇总对比表：三大材质螺纹设计全景

【六】瓶盖螺纹三维案例讲解

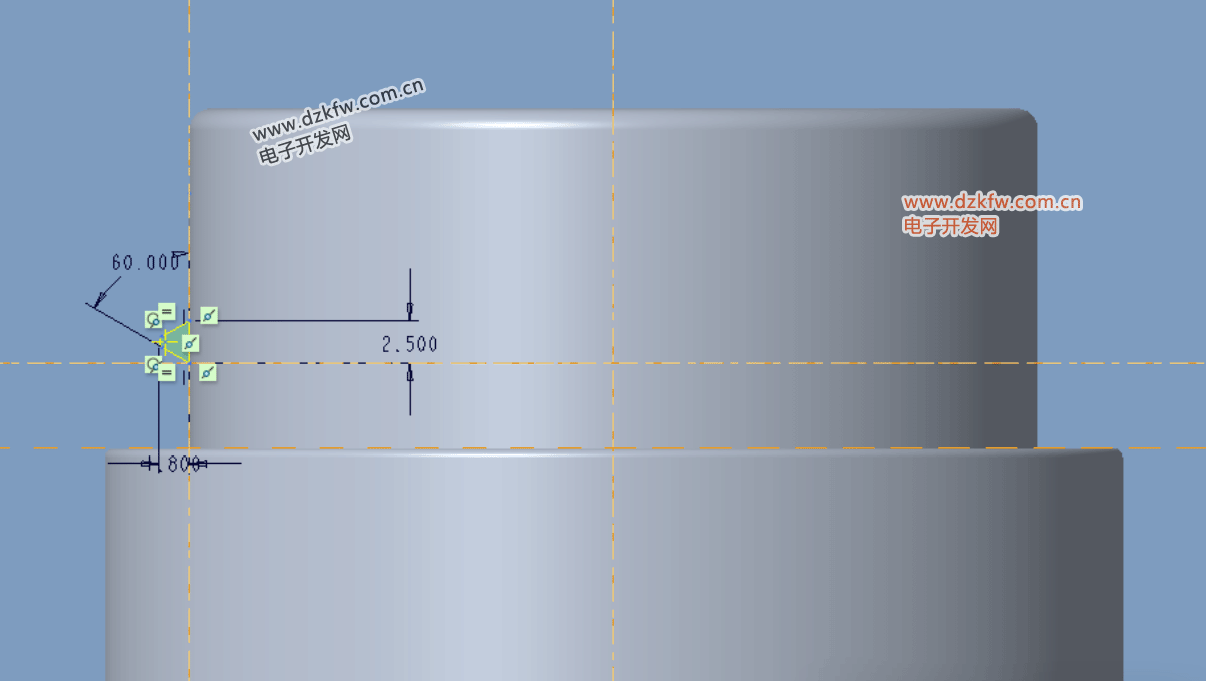

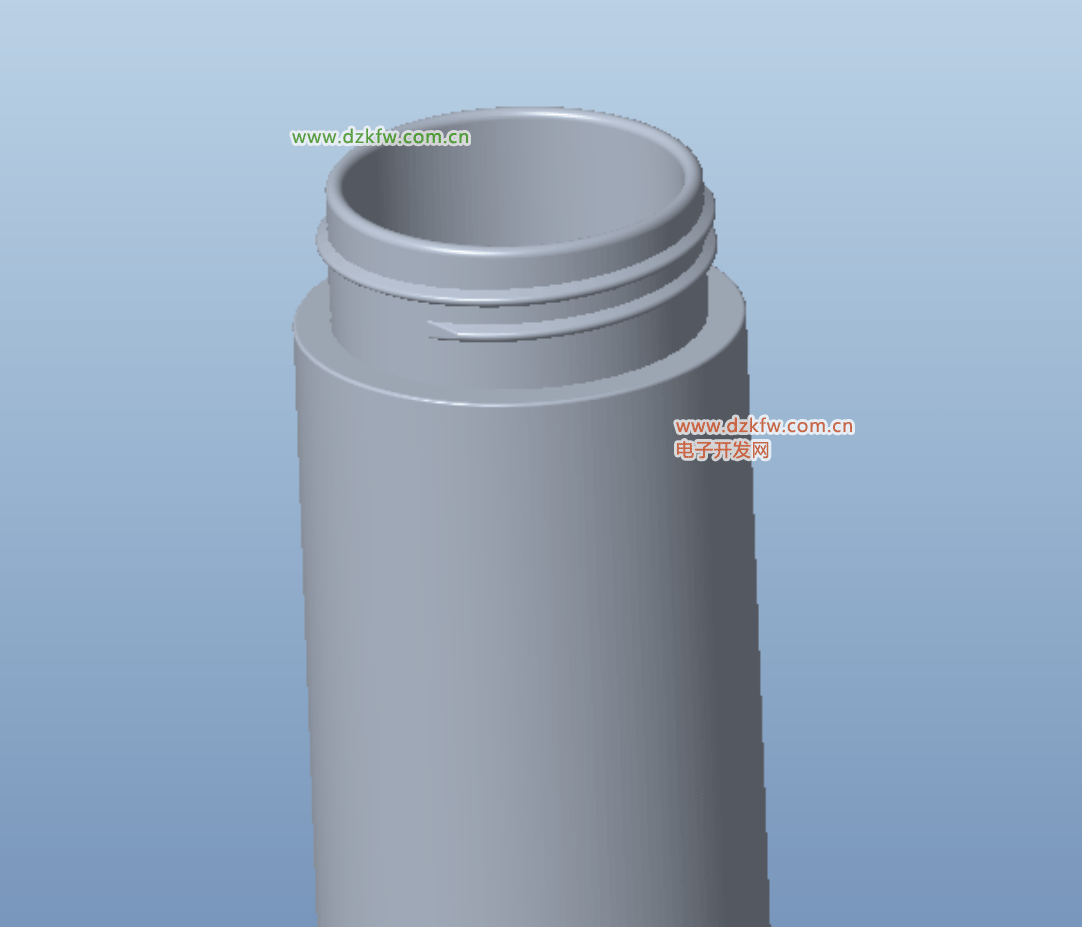

1、先绘制外径60mm的杯身，采用单连续螺纹，螺距5.0，螺纹斜度60°。

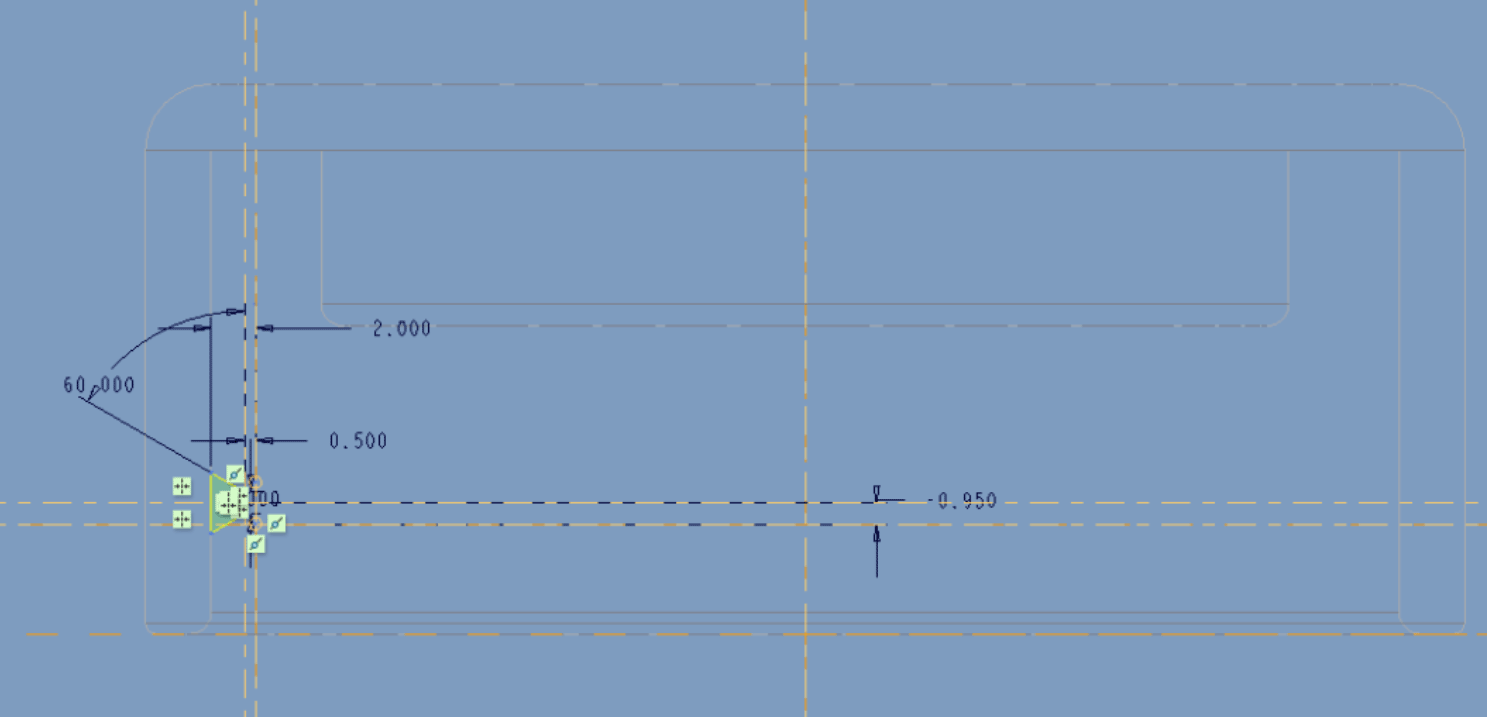

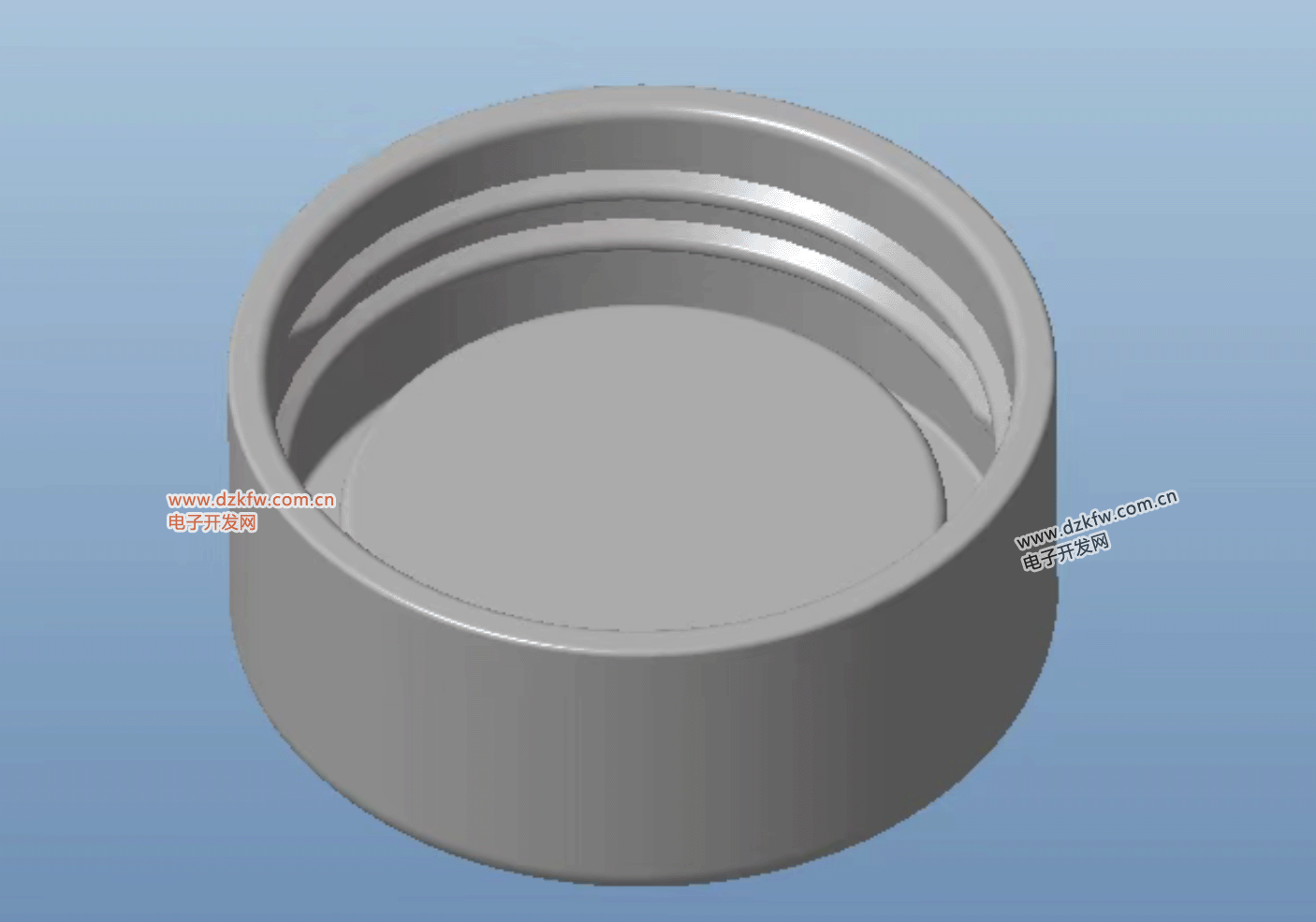

2、绘制外径60mm的杯盖，螺纹直径与杯身一致，单连续螺纹，螺距5.0，螺纹斜度60°。

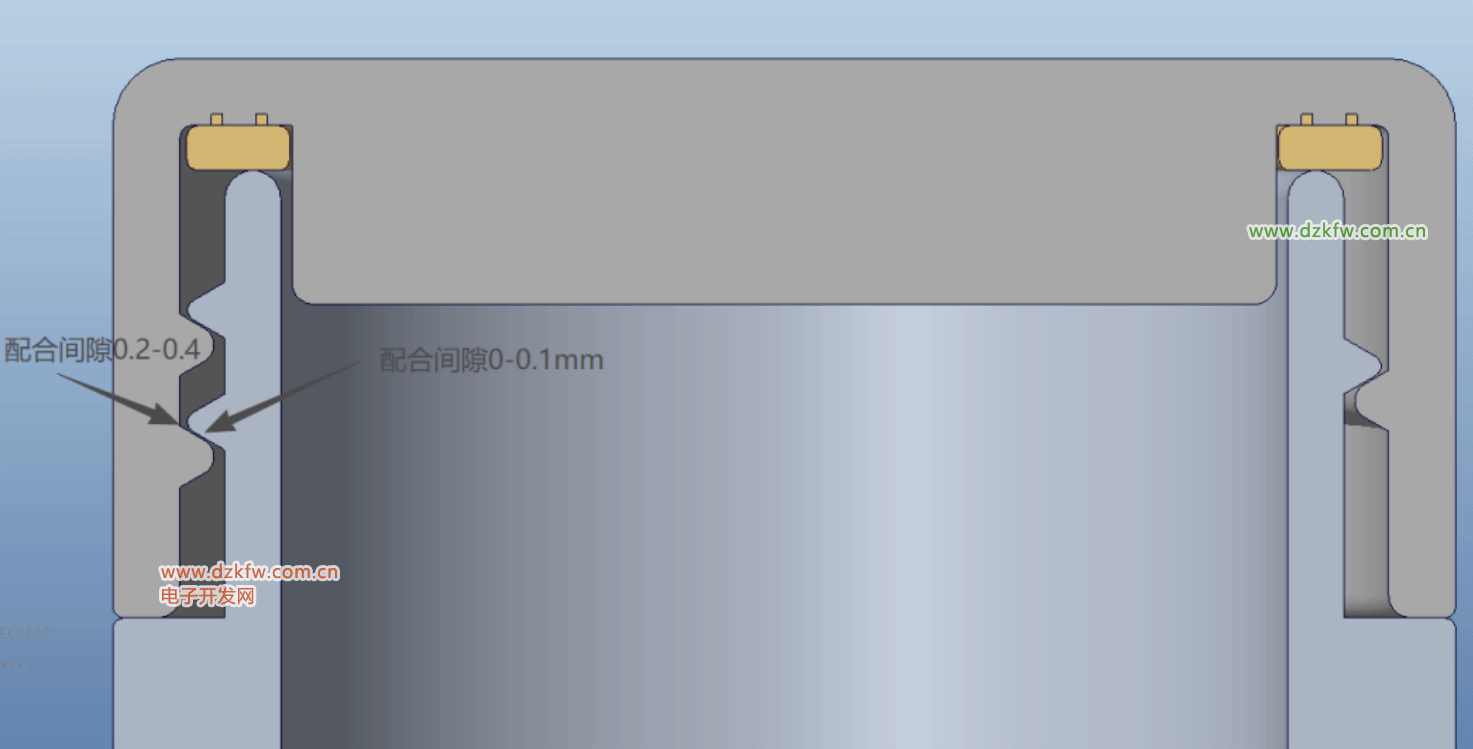

3、设计核心重点：螺纹与壳体配合间隙0.2-0.4mm，根据产品材料来定义，螺纹与螺纹配合间隙0-0.1，杯盖会越拧越紧。
