什么是共模干扰,共模干扰的定义与测量方法

作者:佚名    文章来源:本站原创    点击数:1398    更新时间:2023/6/23

有关共模干扰的定义,测量共模干扰的简单方法,用高阻电压表测量,或数字万用表的交流电压挡进行测量,识别共模干扰以及消除共模干扰的方法等。

共模干扰定义与测量方法

共模干扰是指干扰电压出现在仪表任一输人端(正端或负端)对地之间的交流信号,这种干扰又称为“对地干扰”和“纵向干扰”。

共模干扰定义与测量方法

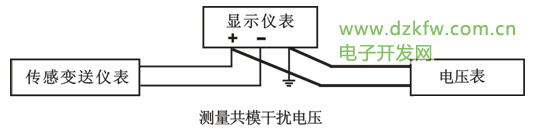

测量共模干扰电压方法:

测量共模干扰电压,可以用高阻电压表测量,也可使用数字万用表的交流电压挡进行测量。

先把电压表接在仪表输人的正端与地之间测量,然后再把电压表接在仪表输人的负端与地之间测量,通常共模干扰电压大多在几伏到几十伏范围之内。

二、共模干扰

共模干扰指的是干扰电压在信号线及其回线(一般称为信号地线)上的幅度相同,这里的电压以附近任何一个物体(大地、金属机箱、参考地线板等)为参考电位,干扰电流回路则是在导线与参考物体构成的回路中流动。

1、如何识别共模干扰?

1)从干扰源判断:雷电、附近发生的电弧、附近的电台或其它大功率辐射装置在电缆上产生的干扰是共模干扰。

2)从频率上判断:共模干扰主要集中在1MHz以上。这是由于共模干扰是通过空间感应到电缆上的,这种感应只有在较高频率时才容易发生。但有一种例外,当电缆从很强的磁场辐射源(例如,开关电源)旁边通过时,也会感应上频率较低的共模干扰。

3)用仪器测量:只要有一台频谱分析仪和一只电流卡钳就可以进行测量、判断了,判断的步骤如下:

将卡钳卡在信号线或地线(火线或零线)上,记录下某个感兴趣频率(f1)的干扰强度;

将卡钳同时卡住信号线和地线, 若能观察到(f1)处的干扰,则(f1)干扰中包含共模干扰成份,要判断是否仅含共模成份,进行步骤三的判别;

将卡钳分别卡住信号线和地线,若两根线上测得的(f1)干扰的幅度相同,则(f1)干扰中仅含共模成份;若不相同,则(f1)干扰中还包含差模成分。

2、消除共模干扰的方法

1)采用屏蔽双绞线并有效接地。

2)强电场的地方还要考虑采用镀锌管屏蔽。

3)布线时远离高压线,更不能将高压电源线和信号线捆在一起走线。

4)不要和电控锁等易产生干扰的设备共用同一个电源。

5)采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)。

6)使用差分式电路。
