【第1章 晶体管、FET和IC】第2节 进入自我设计IC的时代

作者:佚名    文章来源:本站原创    点击数:    更新时间:2010-7-28

1.2.1自己设计IC

        使用IC具有绝对的价格优势。但是,使用市售的IC难以制作出独具特色的电路。使用分立半导体器件,能够作出性能优良的电路,但是在价格方面不具有竞争力。技术人员的气质就是要通过自己的努力制作出具有竞争力的IC。
        事物总是在不断发展的。如果说在十多年前只有为数不多的高级技术人员能够胜任IC的开发与设计工作的话,而现在对于ASIC(Alication Secific IC,专用集成电路)来说,至少有约1000多个单位在进行自行制作IC的工作。
        以前必须采用大型的计算机作为IC设计的设备,几年前开始采用工作站,最近发展到在个人电脑上就能够进行这项工作。这是IC设计成本降低的原因之一。
        在个人电脑上,使用IC制造厂商提供的器件、程序库(晶体管、FET等器件的模型),就能够进行电路的工作模拟。照片1.3就是在电脑上工作的电路模拟器Psice的一个画面。
        自己也能够制作IC。这对于电路技术工作者来说,出人意料地进入了一个新时代。但是能够使用IC不等于能够制作出IC;获得好的模拟器也不等于能够作出IC。即使在今天,IC的内部仍然还是晶体管和FET。
        所以,不论怎样,重要的是能够设计晶体管电路、FET电路。

照片1.3 电路模拟器Psice的画面例(输入电路图)


1.2.2模拟电路今后也将采用(CMOS)FET器件

        如果将目光投向IC世界,就会发现最近被称为CMOSIC的器件多起来了。以前的IC———TTL或普通的OP放大器等叫做双极IC。它的内部是双极晶体管的集合体。但是,最近在数字IC中,TTL不断地被CMOS数字IC———MOS晶体管的集合体所替代。
        众所周知,CMOSIC的特点是低功耗。发展到规模大的IC———LSI,由于消耗功率的缘故人们不得不采用CMOS,这一点已经成为现实。同时,面对模拟电路与数字电路一体化LSI的发展趋势,人们也很自然地趋向于使用CMOS构成模拟电路。

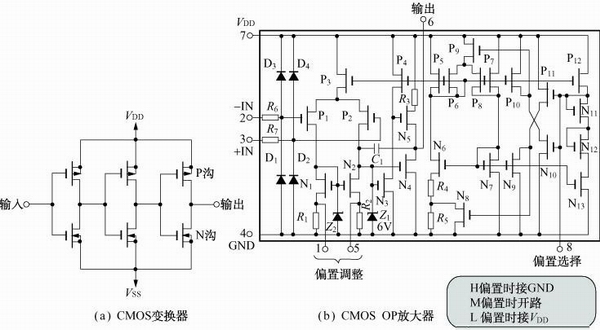

        当然CMOS是FET的同类。如图1.4所示它是P沟MOSFET与N沟MOSFET的组合。目前,CMOS模拟电路已经不再是难以获得的器件。这是因为已经能够利用FET有条不紊地设计模拟电路,从而解决了大部分问题。

图1.4 IC世界中CMOS成为主要器件

        FET器件中还有利用IC化技术开发出的功率MOSFET。这种器件作为不易损坏的大功率开关器件受到人们的关注。
        所以晶体管、FET的灵活运用日益成为非常重要的技术。在下面的章节中将观测FET和晶体管的实际工作波形,并说明它的工作过程。
