74107/74ls107引脚图及功能表详解 中文资料

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-08

  本文首先介绍了74ls107引脚图及引脚功能、74ls107功能表,其次介绍了74ls107极限值、推荐工作条件及逻辑图,最后介绍了74ls107静态特性和动态特性,具体的跟随小编一起来了解一下吧。

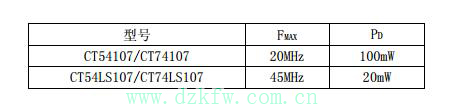

  74ls107为带清除端的两组 J-K 触发器,其中 54/74107 是主从触发,54/74LS107 是下降沿触发,其主要电特性的典型值如下:

  74ls107引脚图及功能表详解

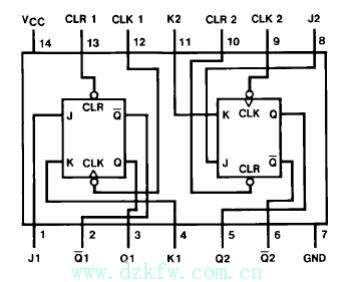

  74ls107引脚图及引脚功能

  74ls107引脚图及功能表详解

  引脚功能

  CLK1、CLK2————时钟输入端

  J1、J2、K1、K2————数据输入端

  Q1、Q2、/Q1、/Q2————输出端

  CLR1、CLR2————直接复位端(低电平有效)

  74ls107功能表

  74ls107引脚图及功能表详解

  说明

  H-高电平

  L-低电平

  X-任意

  ↓-高到低电平跳变

  Q0-稳态输入建立前 Q 的电平

  /Q0-稳态输入建立前/Q 的电平

  74ls107极限值

  电源电压------------------------------------------------7V

  输入电压

  54/74107-----------------------------------------5.5V

  54/74LS107---------------------------------------7V

  工作环境温度

  54&TImes;&TImes;&TImes;------------------------------ -55~125℃

  74&TImes;××------------------------------------0~70℃

  贮存温度-------------------------------------- -65~150℃

  74ls107推荐工作条件

  74ls107引脚图及功能表详解

  74ls107逻辑图

  74ls107引脚图及功能表详解

  74ls107静态特性(TA 为工作环境温度范围)

  74ls107引脚图及功能表详解

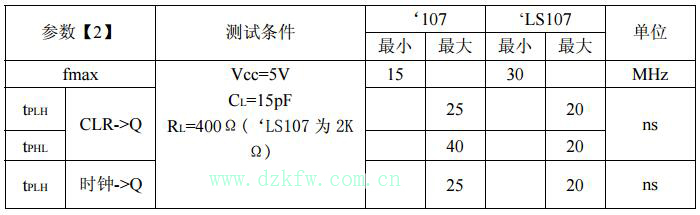

  74ls107动态特性(TA=25℃)

  74ls107引脚图及功能表详解

  74ls107引脚图及功能表详解

  fmax-最大时钟频率

  tPLH-输出由低到高电平传输延迟时间

  tPHL-输出由高到低电平传输延迟时间
