MAX1913驱动白光LED电路图

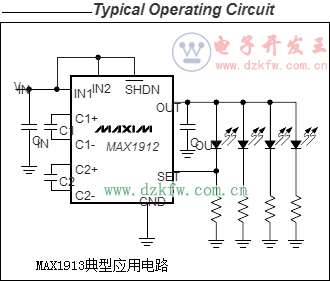

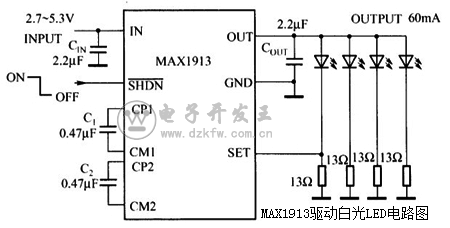

MAX1913的输入电压范围为2.7～5.3V，它可提供稳定的输出电压或输出电流，以驱动白光LED。MAX1913驱动白光LED电路如图所示。它只需4个小陶瓷电容而无 须电感就能完整地组成DC／DC调节器。其独特的电荷泵设计可使输入纹波减小，且能在很宽的负载范围内维持稳定的750kHz开关频率。MAX1913还包括逻辑电平关 断和软启动功能，以减小启动时的输入浪涌电流。其主要特性如下。
