LM137/LM237/LM337可调三端负稳压器,中文资料

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-11-21

该LM137、LM237和LM337的可调三端负稳压器能够提供超过1.5A的输出电流,输出电压可调范围为-1.2V至-37V。它们是非常简单易用的,只需要两个外部电阻来设定输出电压和一个输出电容器的频率补偿。LM137、LM237和LM337内部集成了限流保护,热保护和安全区域保护,当超载或短路时可保护自身不受损坏。

输出电压范围调节:-1.2 V至-37 V
最大输出电流:TO-220/TO-3封装的为1.5A; TO-39封装为0.5A
输入电压调节率:0.01 %
输出电压调节率:0.3 %
纹波抑制:77dB
输入输出最大允许压差:40V
工作温度范围:LM137为-55~150℃; LM237为-25~150℃; LM337为0~125℃
贮藏温度:-65~150℃

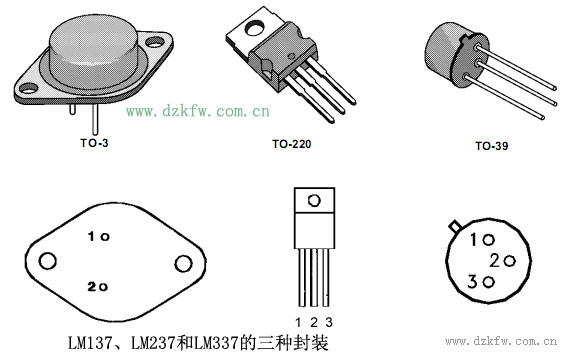

LM137、LM237和LM337的三种封装

LM137、LM237和LM337的三种封装方式

LM137、LM237和LM337封装与管脚排列

引脚排列
TO-3封装:1.输出; 2.电压调节; 3.输入(外壳)
TO-220封装:1.电压调节; 2.输入; 3.输出
TO-39封装:1.电压调节; 2.输出; 3.输入

LM137、LM237和LM337的内部示意图

LM137、LM237和LM337的内部示意图
