ICL7660中文资料管脚图——ICL7660高效率直流电源转换器

作者:佚名    文章来源:本站原创    点击数:6192    更新时间:2017-11-21

ICL7660中文资料 管脚图

ICL7660是Maxim公司采用CMOS工艺生产的小功率直流电源转换器,也称DC/DC电源转换器。

特性

ICL7660的静态电流典型值为170μA,输入电压范围为1.5-10V(ICL7660A最高为12V),工作频率为10 kHz,外围元件只需两只10μF的小体积电容。ICL7660空载效率高达99%以上,负载效率在95%以上。输出电流10~20mA。

ICL7660提供DIP、SO,μMAX, TO-99等封装形式。ICL7660中文资料管脚图,内部电路与引脚功能如下:

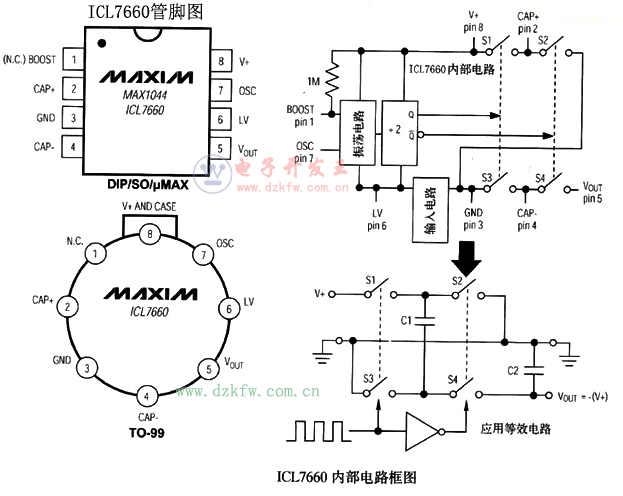

ICL7660中文资料管脚图,ICL7660内部结构图

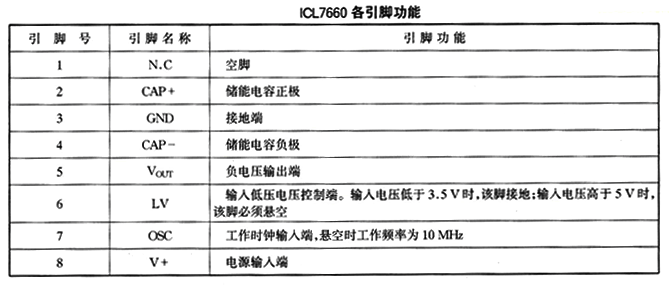

ICL7660引脚功能列表

应用电路

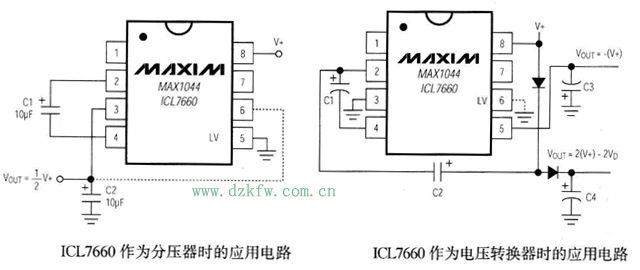

ICL7660应用电路

ICL7660主要应用在需要从十5V逻辑电源产生一5V电源的设备中,如数据采集、手持式仪表(PDA、掌上电脑)、运算放大器电源、便携式电话等。

ICL7660有两种工作模式:转换器、分压器。作为转换器时,该器件可将1 .5一10 V范围内的输人电压转换为相应的负电压;在分压模式下工作时,它将输入电压一分为二。

ICL7660高效率直流电源转换器



结合ICL7660内部电路和应用电路可以看出:在ICL7660工作周期的前半个周期,内部的电子开关Sl和S3闭合,S2和S4断开,2,4脚之间所外接的电容C1两端的电压由输人电压充电到VINo在接下来的后半个周期,S1和S3断开,S2和S4闭合。在电路电阻非常小的情况下,就会由C1放电在4脚,5脚外接的电容C2上,在C2两端形成一VIN.

ICL7660的可替换型号:TC7662ACPA;MAX1044;5G7660
