中文资料dac0832引脚图及功能

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-30

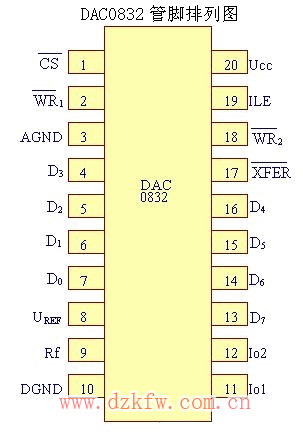

DAC0832是CMOS工艺,共20管引脚,其管脚排列如图所示。

DAC0832管脚排列图,引脚图

图  DAC0832管脚排列图

DAC0832中文资料,各管脚功能为:

D7 ~ D0:八位数字量输入端,D7为最高位,D0为最低位。

I0l:模拟电流输出1端,当DAC寄存器为全1时,I0l最大;全0时,I0l最小。

I02:模拟电流输出2端,I0l + I02 = 常数 = ,一般接地。

Rf:为外接运放提供的反馈电阻引出端。

VREF:是基准电压参考端,其电压范围为 –10V~ +l0V 。

VCC:电源电压,一般为 +5V ~ +15V 。

DGND:数字电路接地端。

AGND:模拟电路接地端,通常与DGND相连。

:片选信号,低电平有效。

ILE:输入锁存使能端,高电平有效。它与信号共同控制输入寄存器选通。

:写信号1,低电平有效。当= 0 ,ILE = 1时,此时才能把数据总线上的数据输入寄存器中。

:写信号2,低电平有效。与配合,当二者均为0时,将输入寄存器中当前的值写入DAC寄存器中。

:控制传送信号输入端,低电平有效。用来控制选通DAC寄存器。

由于DAC0832转换输出是电流,所以,当要求转换结果不是电流而是电压时,可以在DAC0832的输出端接一运算放大器,将电流信号转换成电压信号。
