在PLC里面有两种寻址方式，一种是直接寻址，另一种是间接寻址。
间接寻址是指用指针来访问存储区的数据。指针以双字的形式存储其它存储区的地址，只能将V存储单元、L存储单元或累加寄存器（AC1、AC2、AC3）用作指针。

创建指针时，必须使用“移动双字”指令，将间接寻址的存储单元地址移至指针位置。；用“&”符号加上要访问的存储区地址可建立一个指针，当指令中的操作数是指针时，应该在操作数前加上“*”号。

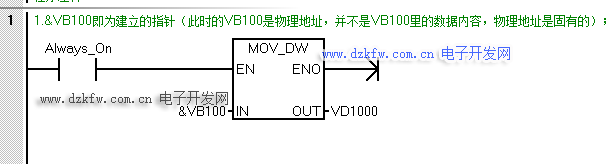

1.建立指针



建立指针记得加“&”；将VB100的地址存放到VD1000内。

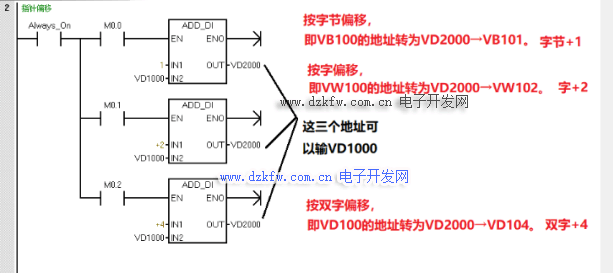

2.指针偏移



按字节寻址，就+1；

按字寻址，就+2；

按双字或浮点数寻址，就+4；

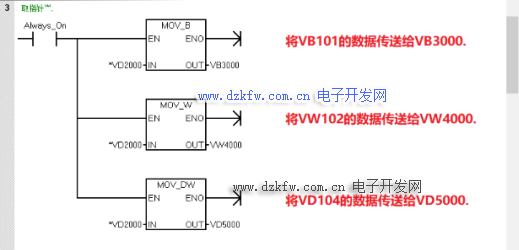

3.取指针

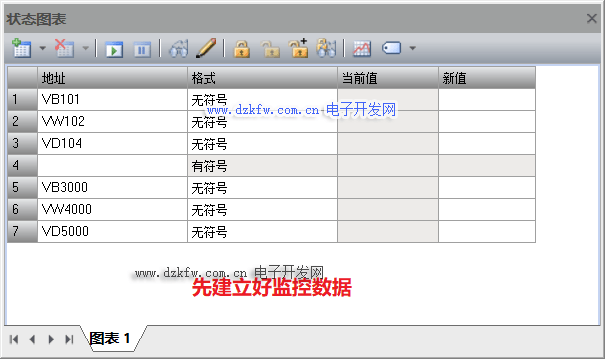

4.程序监控



1)按下M0.0，执行字节偏移，此时在VB101输入“10”,VB3000的数据即为“10”，然后复位M0.0。2)按下M0.1，执行字偏移，此时在VW102输入“50”,VW4000的数据即为“50”，然后复位M0.1。3)按下M0.2，执行双字偏移，此时在VD104输入“80”,VD5000的数据即为“80”，然后复位M0.2。


程序实例（干货）

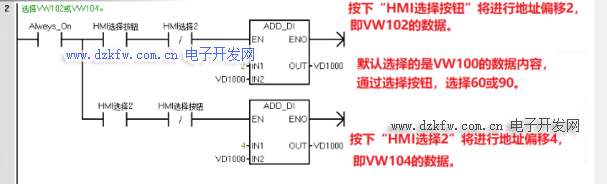

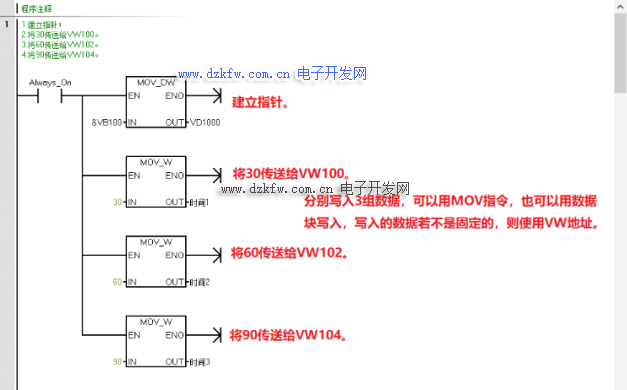

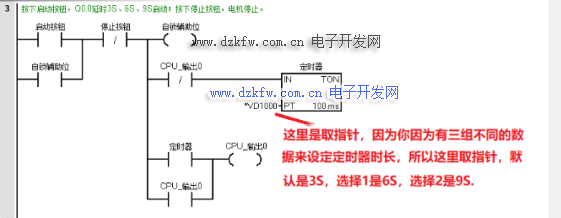

实例1：通过指针间接寻址改变定时器的3种不同定时时间。

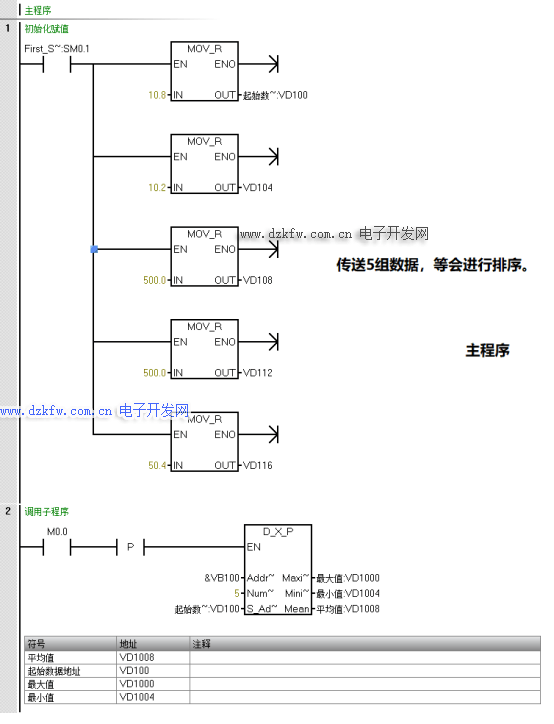

实例2：通过指针间接寻址找一组数据的最值（大和小）和平均值。主程序

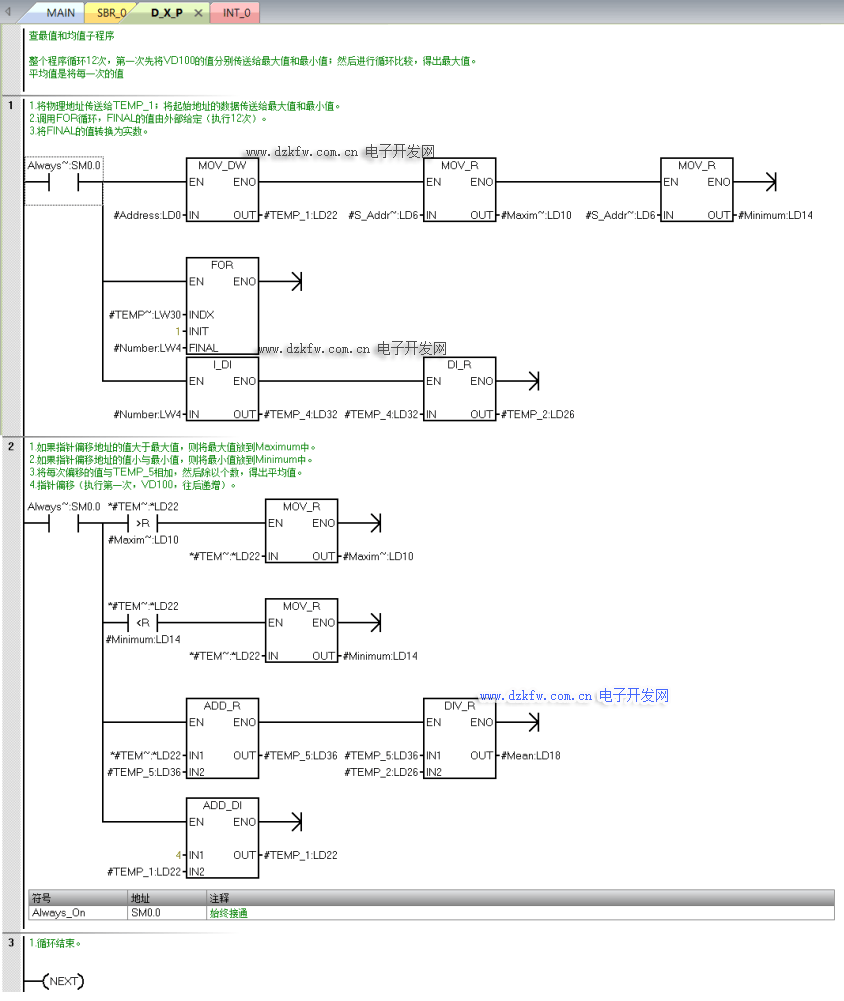

子程序



程序的监控图就不贴出来了，其实重点就在子程序的第二段，每循环一次，就做一次比较，如果比较条件满足，就将大值和小值暂存到LD10和LD14中，直到循环到最后一次，此时最大值和最小值已经找出来了，平均值就是将每循环一次的值进行累加，然后再除以数据个数，这里我就不展开仔细的分析了，可以参考一下最后一个案例，冒泡排序执行原理。

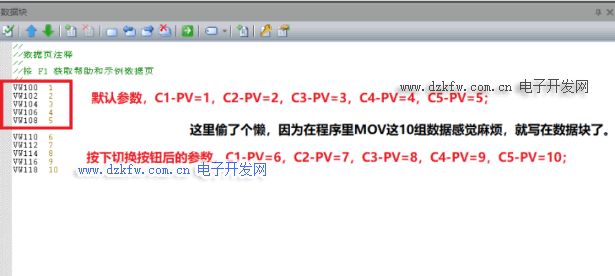

实例3：通过指针间接寻址改变5个计数器的计数值。







案例4，冒泡排序，从小排到大。

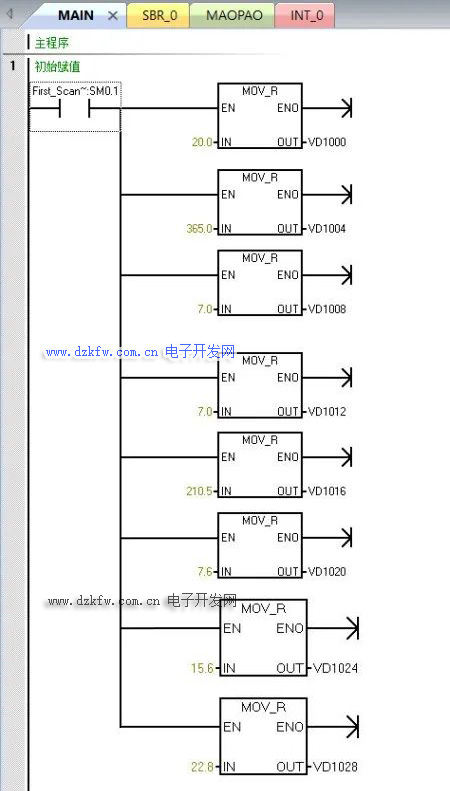

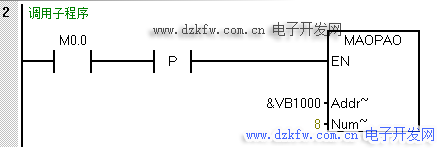

主程序，排8组数据。

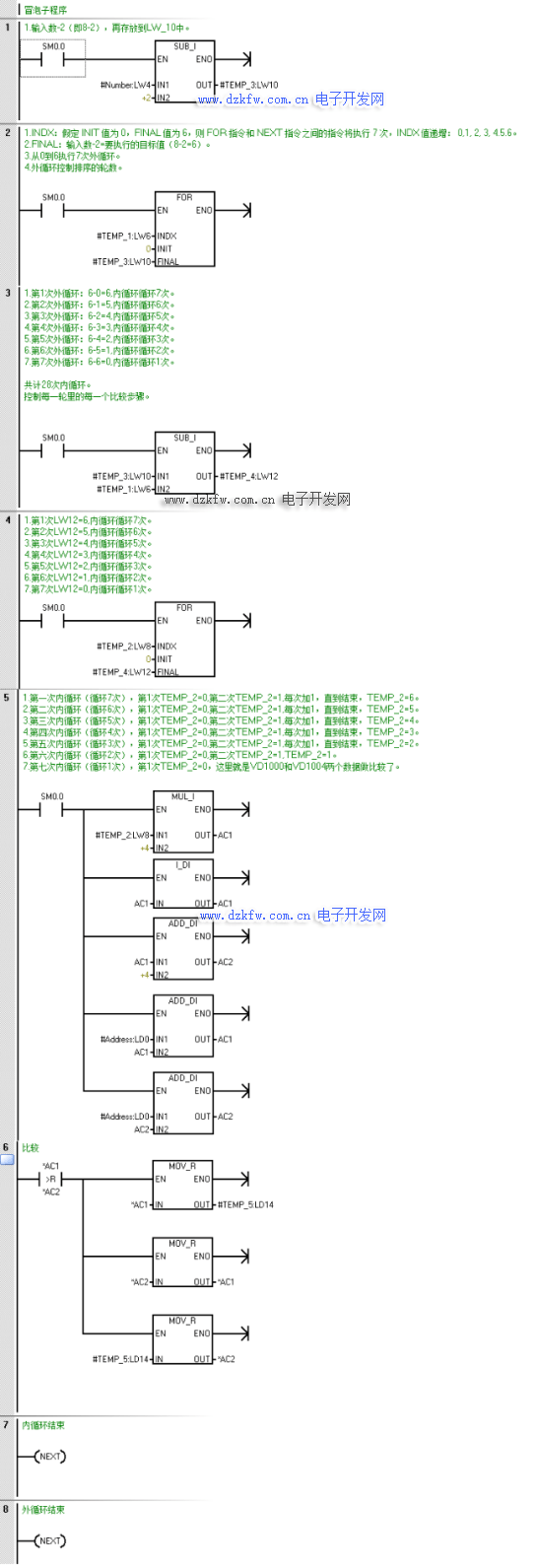

子程序



冒泡排序算法解析：

八组数据：分别是20.0；365.0；7.0；7.0；210.5；7.6；15.6；22.8。

1.首先将要排列的数据个数-2（8-2），然后存放到LW10中；再将这个值附给外循环的FINAL。

2.第一个外循环的执行的次数即为0~6（7次）。

3.INDX：假定 INIT 值为 0，FINAL 值为 6，则 FOR 指令和 NEXT 指令之间的指令将执行 7 次，INDX 值递增：0,1, 2, 3, 4.5.6。

第一次外循环（执行7次内循环）

第一次内循环

20.0；365.0；7.0；7.0；210.5；7.6；15.6；22.8；（20.0<365.0,位置不变）

第二次内循环

20.0；7.0；365.0；7.0；210.5；7.6；15.6；22.8；（7.0<365.0,位置改变）

第三次内循环

20.0；7.0；7.0；365.0；210.5；7.6；15.6；22.8；（7.0<365.0,位置改变）

第四次内循环

20.0；7.0；7.0；210.5；365.0；7.6；15.6；22.8；（210.5<365.0,位置改变）

第五次内循环

20.0；7.0；7.0；210.5；7.6；365.0；15.6；22.8；（7.6<365.0,位置改变）

第六次内循环

20.0；7.0；7.0；210.5；7.6；15.6；365.0；22.8；（15.6<365.0位置改变）

第七次内循环

20.0；7.0；7.0；210.5；7.6；15.6；22.8；365.0；（22.8<365.0位置改变,找到最大值），即最大值365.0。

第二次外循环（执行6次内循环）

第一次内循环

7.0；20.0；7.0；210.5；7.6；15.6；22.8；365.0；（7.0<20.0,位置改变）

第二次内循环

7.0；7.0；20.0；210.5；7.6；15.6；22.8；365.0；（7.0<20.0,位置改变）

第三次内循环

7.0；7.0；20.0；210.5；7.6；15.6；22.8；365.0；（20.0<210.5,位置不变，接下来就是210.5跟后面的数进行比较）

第四次内循环

7.0；7.0；20.0；7.6；210.5；15.6；22.8；365.0；（7.6<210.5,位置改变）

第五次内循环

7.0；7.0；20.0；7.6；15.6；210.5；22.8；365.0；（15.6<210.5,位置改变）

第六次内循环

7.0；7.0；20.0；7.6；15.6；22.8；210.5；365.0；（22.8<210.5,位置改变,找到第二个值），即第二大值210.5。

第三次外循环（执行5次内循环）

第一次内循环

7.0；7.0；20.0；7.6；15.6；22.8；210.5；365.0；（7.0=7.0，这里的排序就不变，假设第一个值为8.0，8.0>7.0,则位置改变）

第二次内循环

7.0；7.0；20.0；7.6；15.6；22.8；210.5；365.0；（7.0<20.0，位置改变）

第三次内循环

7.0；7.0；7.6；20.0；15.6；22.8；210.5；365.0；（7.6<20.0，位置改变）

第四次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（15.6<20.0，位置改变）

第五次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（20.0<22.8，位置不变，找出第三个值），即第三大值22.8。

第四次外循环（执行4次内循环）

第一次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0=7.0，位置不变）

第二次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0<7.6，位置不变）

第三次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.6<15.6，位置不变）

第四次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（15.6<20.0，位置不变，找出第四个值），即最第四大值20.0。

第五次外循环（执行3次内循环）

第一次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0=7.0，位置不变）

第二次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0<7.6，位置不变）

第三次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.6<15.6，位置不变，此时找出第五个值），即第五大值15.6。

第六次外循环（执行2次内循环）

第一次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0=7.0，位置不变）

第二次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0<7.6，位置不变，此时找出第六个值），即第六大值7.6。

第七次外循环（执行1次内循环）

第一次内循环

7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0=7.0，位置不变，此时找出第七个值），即第七大值7.0。

那么最后的那个数显然就是最小值了。

最后由小到大依次排列出来的结果（7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0）。

其实这是一种冒泡排序法，熟悉计算机语言的小伙伴就应该比较了解这种算法，至于冒泡算法的具体原理和说明，请各位小伙伴自行百度一下，这里就不再赘述了。

程序执行原理：

第一次外循环

第一次内循环

LW8=0，AC1=0*4,AC2=0+4，AC0=0,AC2=4；LD0偏移0和4，即VD1000和VD1004做比较（>），由于VD1000=20.0不大于VD1004=365.0；则程序6不执行,排序不改变（即20.0；365.0；7.0；7.0；210.5；7.6；15.6；22.8；）。

第二次内循环

LW8=1，AC1=1*4,AC2=4+4，AC0=4,AC2=8；LD0偏移4和8，即VD1004和VD1008做比较（>），由于VD1004=365.0>VD1008=7.0；

则程序6执行,*AC1（VD1004=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1008=7.0）把值传给*AC1(VD1004=7.0)，最后将TEMP的值传给*AC2（VD1008），此时VD1004=7.0，VD1008=365.0，排序发生变化（即20.0；7.0；365.0；7.0；210.5；7.6；15.6；22.8；）。

第三次内循环

LW8=2，AC1=2*4,AC2=8+4，AC0=8,AC2=12；LD0偏移8和12，即VD1008和VD1012做比较（>），由于VD1008=365.0>VD1012=7.0，则程序6执行，*AC1（VD1008=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1012=7.0）把值传给*AC1(VD1008=7.0)，最后将TEMP的值传给*AC2（VD1012），此时VD1008=7.0，VD1012=365.0，排序发生变化（即20.0；7.0；7.0；365.0；210.5；7.6；15.6；22.8；）。

第四次内循环

LW8=3，AC1=3*4,AC2=12+4，AC0=12,AC2=16；LD0偏移12和16，即VD1012和VD1016做比较（>），由于VD1012=365.0>VD1016=210.5，

则程序6执行，*AC1（VD1012=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1016=210.5）把值传给*AC1(VD1012=210.5)，最后将TEMP的值传给*AC2（VD1016），此时VD1012=210.5，VD1016=365.0，排序发生变化（即20.0；7.0；7.0；210.5；365.0；7.6；15.6；22.8；）。

第五次内循环

LW8=4，AC1=4*4,AC2=16+4，AC0=16,AC2=20；LD0偏移16和20，即VD1016和VD1020做比较（>），由于VD1016=365.0>VD1020=7.6，

则程序6执行，*AC1（VD1016=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1020=7.6）把值传给*AC1(VD1016=7.6)，最后将TEMP的值传给*AC2（VD1020），此时VD1016=7.6，VD1020=365.0，排序发生变化（即20.0；7.0；7.0；210.5；7.6；365.0；15.6；22.8；）。

第六次内循环

LW8=5，AC1=5*4,AC2=20+4，AC0=20,AC2=24；LD0偏移20和24，即VD1020和VD1024做比较（>），由于VD1020=365.0>VD1024=15.6，

则程序6执行，*AC1（VD1020=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1024=15.6）把值传给*AC1(VD1020=15.6)，最后将TEMP的值传给*AC2（VD1024），此时VD1020=15.6，VD1024=365.0，排序发生变化（即20.0；7.0；7.0；210.5；7.6；15.6；365.0；22.8；）。

第七次内循环

LW8=6，AC1=6*4,AC2=24+4，AC0=24,AC2=28；LD0偏移24和28，即VD1024和VD1028做比较（>），由于VD1024=365.0>VD1028=22.8，

则程序6执行，*AC1（VD1024=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1028=22.8）把值传给*AC1(VD1024=22.8)，最后将TEMP的值传给*AC2（VD1028），此时VD1024=22.8，VD1028=365.0，排序发生变化（即20.0；7.0；7.0；210.5；7.6；15.6；22.8；365.0；）。最后找到了最大值，此时VD1028=365.0。

下面的循环就不在赘述，原理同上。
