有关西门子PLC的编程实例，一个舞台灯光的控制系统设计，参考如下的舞台灯光布置示意图，用西门子PLC来编写控制系统，并且进行程序调试，有需要的朋友参考下。

LED舞台灯控制系统设计

1、任务需求

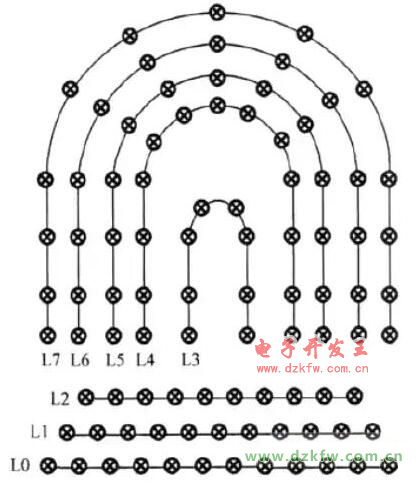

一个舞台灯光的控制系统设计，舞台灯光布置示意图如下：

要求：

（1）舞台灯光由8组LED灯组成，合上启动开关后，L7每隔0.5秒闪烁，同时L6-L5-L4-L3依次点亮，间隔1秒，全亮后再全灭；

（2）L2-L1-L0依次点亮，间隔1秒，全亮后再全灭。以此循环。断开启动开关后，所有LED灯熄灭。

根据以上要求，用可编程控制器设计控制系统并进行调试。

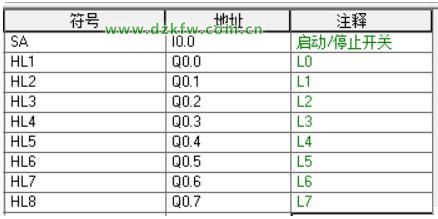

2、I/0地址分配

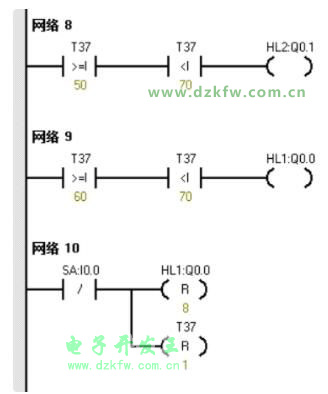

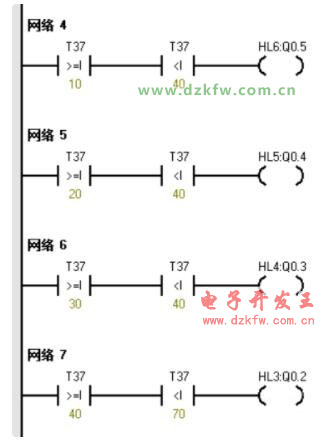

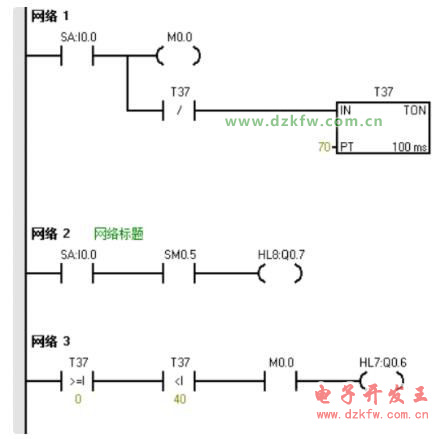

3、程序(梯形图）
