详解 固态电容的工作原理,固态钽电解电容,OS-CON电容

作者:佚名    文章来源:本站原创    点击数:2246    更新时间:2018-12-11

      电容在 主板 电路 中广泛使用,打开机箱观察主板,可以看到星罗棋布、数量众多的 电解 电容。它是计算机系统供电电路中不可或缺的重要元件,主板上的各类板卡、 芯片组需要使用多种类型电压的 电源 ,如+12、-12、+5、-5 伏等,要保证主板及板卡的稳定运行需要采用 电容器 用于过滤电源,确保电压稳定。当然在 CPU 供电电路中,电容更是起到提高电源质量的关键作用。

  计算机主板和显卡等板卡上主要使用两类 电解电容 : 铝电解电容 和钽 电解电容。铝电解电容价廉且容量较大,主要用于电源滤波部分。钽电解电容各项性能均优于铝电解电容,但价格较高。一直以来,诸如系统运行不稳定,花屏、无法开机,超频后易死机以及主板的诸多问题都与液态电解电容有着千丝万缕的联系。而液态铝电解电容的漏液、寿命短等缺陷也为电脑玩家所诟病。要想使主板稳 定、高效运行,采用固态铝电解电容通常起着关键作用,对于一些先天不足的主板更是可以起到大补功效。

  在各类电容中,唯有铝 电解电容存在寿命问题。在确保电容质量的前提下,高温、超压是导致液态电解电容失效的重要因素。液态电解电容的工作温度每上升十摄氏度其使用寿命就会缩短 一半以上。电容的热量一方面来自主板和其他板卡散热排出的热量,这是工作环境造成的,可以通过改善散热措施减少这种热量传递。另一方面则是因电容的电解质 存在 电阻 ,电流流过电容时在其内部产生的,要减少这种情况引起的发热只有通过电解质的技术创新来实现。

  那么主板上电容接受的热量究竟从何而来的呢?主板上的许多部件在工作中都会发热,但发热量最大的有三个部分:CPU、北桥芯片、 场效应管 。

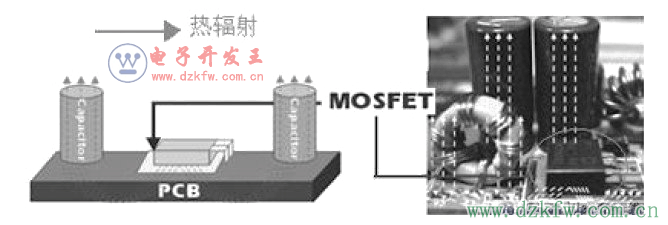

  通常CPU 和北桥芯片都会使用专用的散热装置降低温度,但是用于CPU 供电的场效应管却没有任何的散热措施。PWM(脉宽调制)电路是CPU 电源供给电路中的核心组成部分,其核心器件 MOSFET 在工作中会释放大量热能,而这区域也是 电子 器件最为密集的部分。通常情况下,MOSFET 紧贴主板装配,借助主 板进行散热,从而直接将热量传递给其周围的电容(图1)。

电容的作用滤波和整流,所以工作温度有时会比较高

图1 备受“煎熬”的电容

  CPU 电压调节模块的电路位于CPU 附近,由于CPU 工作中消耗的能源并不恒定,导致电压发生波动,从而需要电容来稳定电压。由于CPU 的频率越来越高,更多的 电脑玩家乐于超频,电脑长时间连续工作,这些都直接导致整个主板发热量直线上升,如果散热措施不到位,热量在电容周围积聚从而导致液态电解电容漏液和提前失效。

  鉴于液态电解电容的诸多问题,固态铝电解 电容应运而生。20 世纪90 年代以来,铝电解电容采用固态导电高分子材料取代电解液作为阴极,取得了革新性发展。导电高分子材料的导电能力通常要比电解液 高2~3 个数量级,应用于铝电解电容可以大大降低ESR、改善温度频率特性;并且由于高分子材料的可加工性能良好,易于包封,极大地促进了铝电解电容的片 式化发展。目前商品化的固态铝电解电容主要有两类:有机半导体铝电解电容(OS-CON)和聚合物导体铝电解电容(PC-CON)。

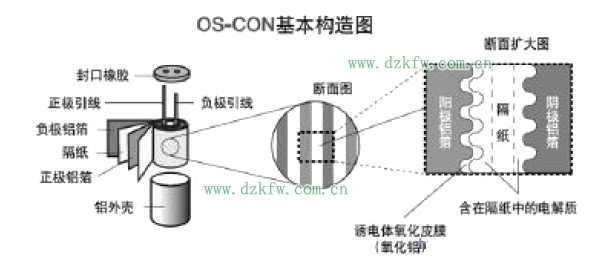

  有机半导体铝电解电容的结构与液态铝电解电容相似,多采用直插立式封装方式(图2)。不同之处在于固态铝聚合物电解电容的阴极材料用固态的有机半导体浸膏替代电解液,在提高各项电气性能的同时有效解决了电解液蒸发、泄漏、易燃等难题。

有机半导体铝电解电容构造图,OS-CON基本结构原理图

图2 有机半导体铝电解电容构造图

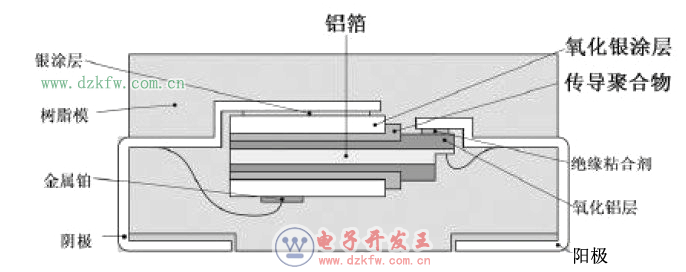

  固态铝聚合物 贴片电容 则是结合了铝电解电容和 钽电容 的特点而形成的一种独特结构。同液态铝电解电容一样,固态铝聚合物多采用贴片形式。高导电率的聚合物电极薄膜沉积在氧化铝上,作为阴极,炭和银为阴极的引出电极,这一点与固态钽电解电容结构相似(图3)。

固态钽电解电容结构图
