PLC的基本结构、工作原理和主要特点

作者:佚名    文章来源:本站原创    点击数:8303    更新时间:2018-08-04
一、plc的基本结构:
  PLC定义:
  PLC是一种数字运算操作的电子系统,专为工业环境下设计。它采用可编程序的存储器,用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字式模块式的输入输出,控制各种类型的机械生产过程。
      PLC基本结构框图
 CPU作用:
  1.接受用户程序,存入用户程序存储器。
  2.扫描各输入点状态,存入数据存储器。
  3.执行用户程序,向被控对象输出控制信号。
  4.通过故障自诊程序,诊断PLC各种运行错误。
 存储器:存放程序和数据
  1.系统程序存储器:厂家提供,固化在ROM上,包括监控程序、解释程序、自诊断程序和标准子程序库等。
  2.用户程序存储器:用户程序由编程器输入,经CPU存放于用户程序存储区.
  3.变量存储器:存储程序运行时逻辑变量的现行值.
 输入输出接口:
  微机的I/O接口工作于弱电。
  PLC的I/O接口按强电设计,输入接口可接受强电信号,输出接口可直接与强电设备相连。
  1.输入接口:采集各开关接点的状态信号,转化成标准的逻辑电平,送给CPU处理。
  以0输入点为例说明输入电路的工作原理:

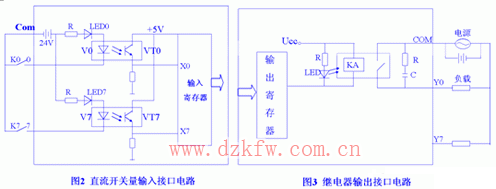

  当开关K0合上时,24V电源经过R、LED0、V0、K0形成回路, LED0发光,指示该路接通,同时光电耦合器V0发光,VT0受光照饱和导通,X0输出高电平。K0未合上时,电路不导通,LED0不亮,光电耦合器不导通,X0=0,无信号输入到CPU。
PLC的I/O接口按强电设计
 光电耦合器件的作用:
  (1.)现场与PLC主机的电器隔离,提高抗干扰性。
  (2.)避免外电路出故障时,外部强电侵入主机而损坏主机
  (3.)电平转换,将不同的电平转化成标准的逻辑电平。
  2.输出接口
  晶体管输出方式:用于直流负载;晶闸管输出方式:交流负载 ; 继电器输出方式:直交都可。为了实现现场负载与PLC主机的电气隔离,提高抗干扰性,晶体管输出方式和晶闸管输出方式要采用光电隔离,继电器输出方式因继电器本身有电气隔离作用,故接口电路中没有设光电隔离。
  编程器
  便携式:联机编程
  CRT智能式:联机编程,脱机编程
  二、 PLC的基本原理:
  1输入现场信息
  2执行程序
  3输出控制信号
  PLC的扫描周期为几十毫秒
     plc扫描过程,PLC的工作流程框图
  三、 PLC 主要特点:
  1 应用灵活,扩展性好、
  2 操作方便
  3 标准化的软、硬件设计,通用性强
  4 完善的监视和诊断功能
  5 控制功能强
  6 适于恶劣的工况
  7 体积小,重量轻,性能价格比高,省电
Tags:plc,基本结构,工作原理
