会员注册利用定时器与计数器设计一PLC控制的长延时电路（1000秒）。

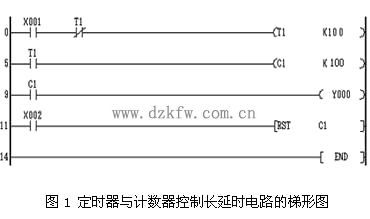

如图1所示为定时器与计数器控制的梯形图。
图中，X001是定时器的定时条件，当条件满足时，定时器T1开始定时，10秒后定时器线圈输出，同时定时器T1复位、计数器C1开始计数一次。利用定时器的常闭触点，使定时器T1每隔10秒产生一个计数脉冲，当计满100次后，计数器C1线圈输出，将输出继电器Y000置“1”。X002为计数器C1的复位条件。只要复位条件满足，不管计数是否计满，随时都可以使计数器复位，体现复位优先原则。
程序清单：
LD X001
ANI T1
OUT T1
K 100
LD T1
OUT C1
K 100
LD C1
OUT Y000
LD X002
RST C1
END
