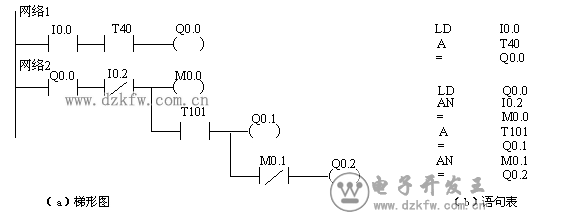

图7.20  PLC梯形图与指令、与非指令，A、AN指令
    使用说明：
    (1)A、AN是单个触点串联连接指令，可连续使用。但在用梯形图编程时会受到打印宽度和屏幕显示的限制，S7—200 plc的编程软件中规定的串联触点使用上限为11个。
    (2)图7.20所示的连续输出电路，可以反复使用＝指令，但次序必须正确，不然就不能连续使用＝指令编程了。
    (3)A、AN指令的操作数为：I、Q、M、SM、T、C、V、S和L。
