PLC控制步进电机的正反转、速度

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-14

1.控制要求
    对定时器进行不同的时间定时控制其速度。
    通过定时器定时通、断电使步进电机实现正反转。
    本文以五相十拍步进电机用西门子S7-200plc来进行举例。
2.五相十拍步进电机的控制要求
1)五相步进电动机有五个绕组:A、B、C、D、E,控制五相十拍电动机的时序图如下:

PLC控制五相十拍电动机的时序图

2)用五个开关控制步进电动机工作:
  1 号开关控制其运行(启/停)
  2 号开关控制其低速运行(转过一个步距角需0.5S)
  3 号开关控制其中速运行(转过一个步距角需0.1S)
  4 号开关控制其低速运行(转过一个步距角需0.03S)
  5 号开关控制其转向(ON为正转,OFF为反转)

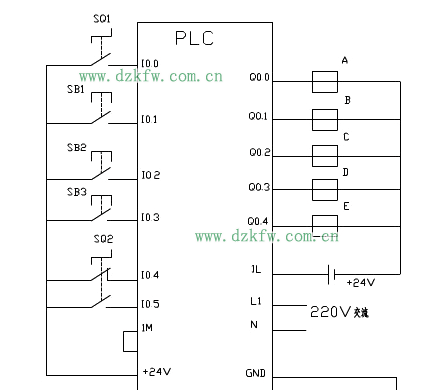

3.PLC外部接线图
    PLC外部接线图的输入输出设备、负载电源的类型等设计就结合系统的控制要求来设定。其控制接线图如下图所示:
                        PLC控制步进电机的正反转、速度

4.I/O地址分配
    根据PLC外部接线图可以写出各电气元件符号、功能说明表及I/O地址分配表如下:

PLC控制步进电机的I/O分配表
