图解压差传感器工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-05

压差传感器是一种用来测量两个压力之间差值的传感器,通常用于测量某一设备或部件前后两端的压差。 外壳为铝合金、不锈钢结构。两个压力接口为M10螺纹和旋塞、Ф6塔头结构。广泛应用于纺织车间、锅炉送风、井下通风等电力、煤炭,纺纱棉箱,除尘设备,行业压力过程控制领域。

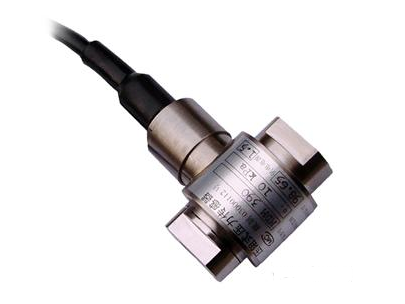

压差传感器工作原理

压差传感器的工作原理

压差传感器的工作原理是被测压力直接作用于传感器的膜片上,使膜片产生与水压成正比的微位移,使传感器的电阻值发生变化,和用电子线路检测这一变化,并转换输出一个相对应压力的标准测量信号。

传感器通过一定的设计结构或按规定安装,把压力前后相差的变化转换传感器内置压敏元件的变化,再把输出由压敏元件形变产生微弱信号进行处理调制或再通过模数转换和芯片运算处理,输出模拟信号或数字信号。

例:电容式差压变送器(差压传感器)的工作原理:压力变送器被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。

当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。接着进行信号调制得到调制电流,A/D转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外,它进行传感器线性化,重置测量范围,工程单位换算、阻尼、开方,传感器微调等运算,以及诊断和数字通信。从而进行显示,控制用。

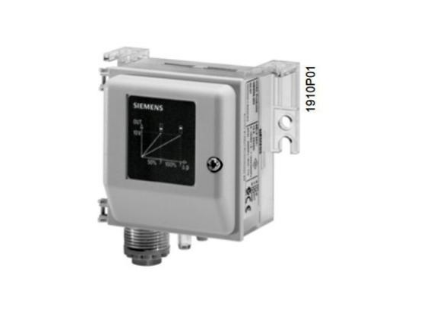

压差传感器工作原理

压差传感器技术参数

量 程: ±(50Pa~200Pa~1KPa~10KPa ~100KPa)

输出信号: 4~20mA(二线制)、0~5V、1~5V、0~10V(三线制)

供电电压: 24VDC(9~36VDC)

环境温度: 常温(-20~85℃)

零点温漂移: ≤±0.05%FS℃

量程温度漂移: ≤±0.05%FS℃

补偿温度: 0~70℃

安全过载: 150%FS

极限过载: 200%FS

响应时间: 1 mS(上升到90%FS)

负载电阻: 电流输出型:最大800Ω;电压输出型:大于5KΩ

绝缘电阻: 大于2000MΩ (100VDC)

密封等级: IP65

长期稳定性能: 0.1%FS/年

振动影响: 在机械振动频率20Hz~1000Hz内,输出变化小于0.1%FS

电气接口(信号接口): 引出导线

差压传感器的特点

高性能价格比

全不锈钢结构设计,体积小巧重量轻,安装方便

性能稳定可靠

差压范围:0~10kPa.。.2MPa

耐静压高达20MPa
