图解N沟道结型场效应管的工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-25

图解N沟道结型场效应管的工作原理

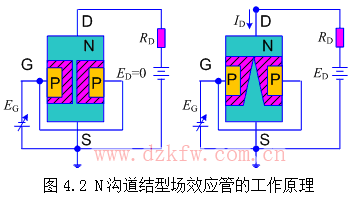

我们以N沟道结型场效应管为例来说明。如图所示。当在漏极D和源极S之间加上电源 E D 后,则在N型沟道中产生从漏极流向源极的电流 I D 。由PN结的特性可知,若在栅极G和源极S间加上负电压 E G ,PN结的宽度增加,且负电压越大,PN结就越宽,造成沟道变窄,沟道电阻变大,因此只要改变偏压 U GS 便可控制漏极电流 I D 的大小,场效应管的电压控制作用就体现于此。

当 E G 增大超过 U P (预夹断电压),沟道变窄到几乎消失,此时我们称发生了夹断。其大小受这样沿着沟道方向产生一个连续的电压降落,因此沟道各点与栅极G之间的电位差也不相等, E D =0,

通常结型场效应管的栅、源极之间总是处于反向偏置状态,因此其输入电阻很高,可达 10 6 ~ 10 8 Ω。
