光电传感器的种类与工作原理详解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-18

  光电传感器的种类

  光电传感器工作原理(红外线光电传感器原理)

  光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。

  光电传感器在一般情况下,有三部分构成,它们分为:发送器、接收器和检测电路。

  发送器对准目标发射光束,发射的光束一般来源于半导体光源,发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射,或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面,装有光学元件如透镜和光圈等。在其后面是检测电路,它能滤出有效信号和应用该信号。

  此外,光电开关的结构元件中还有发射板和光导纤维。

  三角反射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成,能够使光束准确地从反射板中返回,具有实用意义。它可以在与光轴0到25的范围改变发射角,使光束几乎是从一根发射线,经过反射后,还是从这根反射线返回。

  分类和工作方式

  ⑴槽型光电传感器

  把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。发光器能发出红外光或可见光,在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时,光被遮挡,光电开关便动作。输出一个开关控制信号,切断或接通负载电流,从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。

  ⑵对射型光电传感器

  若把发光器和收光器分离开,就可使检测距离加大。由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关,简称对射式光电开关。它的检测距离可达几米乃至几十米。使用时把发光器和收光器分别装在检测物通过路径的两侧,检测物通过时阻挡光路,收光器就动作输出一个开关控制信号。

  ⑶反光板型光电开关

  把发光器和收光器装入同一个装置内,在它的前方装一块反光板,利用反射原理完成光电控制作用的称为反光板反射式(或反射镜反射式)光电开关。正常情况下,发光器发出的光被反光板反射回来被收光器收到;一旦光路被检测物挡住,收光器收不到光时,光电开关就动作,输出一个开关控制信号。

  ⑷扩散反射型光电开关

  它的检测头里也装有一个发光器和一个收光器,但前方没有反光板。正常情况下发光器发出的光收光器是找不到的。当检测物通过时挡住了光,并把光部分反射回来,收光器就收到光信号,输出一个开关信号。

  红外接收头工作原理

  红外接收头一般是接收、放大、解调一体头,一般红外信号经接收头解调后,数据 “0”和“1”的区别通常体现在高低电平的时间长短或信号周期上,单片机解码时,通常将接收头输出脚连接到单片机的外部中断,结合定时器判断外部中断间隔的时间从而获取数据。重点是找到数据“0”与“1”间的波形差别。

  3条腿的红外接收头一般是接收、放大、解调一体头,接收头输出的是解调后的数据信号(具体的信号格式,搜“红外 信号 格式”,一大把),单片机里面需要相应的读取程序。

  红外通信是利用红外技术实现两点间的近距离保密通信和信息转发。它一般由红外发射和接收系统两部分组成。发射系统对一个红外辐射源进行调制后发射红外信号,而接收系统用光学装置和红外探测器进行接收,就构成红外通信系统。

  先讲一讲什么是红外线。我们知道,人的眼睛能看到的可见光按波长从长到短排列,依次为红、橙、黄、绿、青、蓝、紫。其中红光的波长范围为0.62~0.76μm;紫光的波长范围为0.38~0.46μm。比紫光波长还短的光叫紫外线,比红光波长还长的光叫红外线。红外线遥控就是利用波长为0.76~1.5μm之间的近红外线来传送控制信号的。

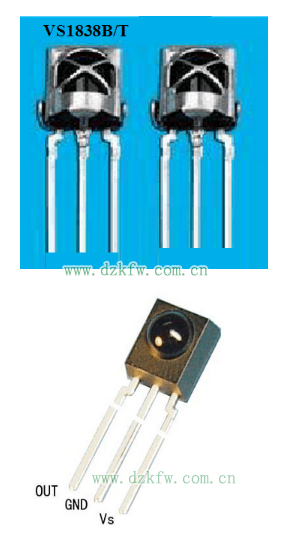

  常用的红外接收头有以下外形:



  光电传感器的种类与工作原理详解

  IRM138S系列 IRM338 IRM38A系列 IRM38B系列

  的规格书请到这里下载:红外接收头规格书

  红外遥控系统

  常用的红外遥控系统一般分发射和接收两个部分。发射部分的主要元件为红外发光二极管。它实际上是一只特殊的发光二极管,由于其内部材料不同于普通发光二极管,因而在其两端施加一定电压时,它便发出的是红外线而不是可见光。目前大量使用的红外发光二极管发出的红外线波长为940nm左右,外形与普通发光二极管相同,只是颜色不同。红外发光二极管一般有黑色、深蓝、透明三种颜色。判断红外发光二极管好坏的办法与判断普通二极管一样:用万用表电阻挡量一下红外发光二极管的正、反向电阻即可。红外发光二极管的发光效率要用专门的仪器才能精确测定,而业余条件下只能用拉距法来粗略判定。

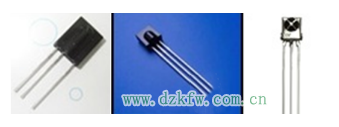

  接收部分的红外接收管是一种光敏二极管。在实际应用中要给红外接收二极管加反向偏压,它才能正常工作,亦即红外接收二极管在电路中应用时是反向运用,这样才能获得较高的灵敏度。红外接收二极管一般有圆形和方形两种。

  光电传感器的种类与工作原理详解

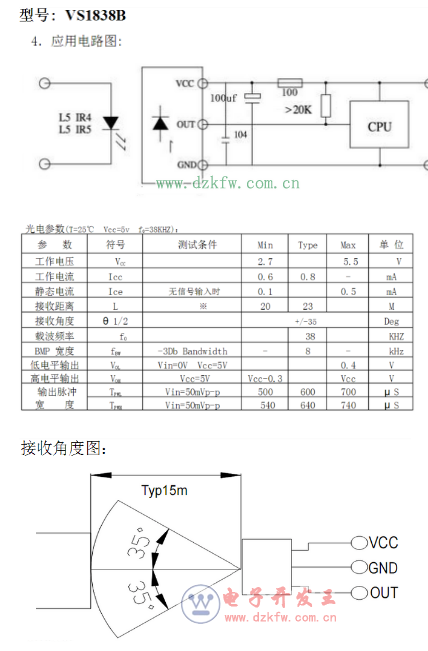

  由于红外发光二极管的发射功率一般都较小(100mW左右),所以红外接收二极管接收到的信号比较微弱,因此就要增加高增益放大电路。前些年常用μPC1373H、CX20106A等红外接收专用放大电路。最近几年不论是业余制作还是正式产品,大多都采用成品红外接收头。成品红外接收头的封装大致有两种:一种采用铁皮屏蔽;一种是塑料封装。均有三只引脚,即电源正(VDD)、电源(GND)和数据输出(VO或OUT)。红外接收头的引脚排列因型号不同而不尽相同,可参考厂家的使用说明。成品红外接收头的优点是不需要复杂的调试和外壳屏蔽,使用起来如同一只三极管,非常方便。但在使用时注意成品红外接收头的载波频率。红外遥控常用的载波频率为38kHz,这是由发射端所使用的455kHz晶振来决定的。在发射端要对晶振进行整数分频,分频系数一般取12,所以455kHz÷12≈37.9 kHz≈38kHz。也有一些遥控系统采用36kHz、40kHz、56kHz等,一般由发射端晶振的振荡频率来决定。

  红外遥控的特点是不影响周边环境、不干扰其它电器设备。由于其无法穿透墙壁,故不同房间的家用电器可使用通用的遥控器而不会产生相互干扰;电路调试简单,只要按给定电路连接无误,一般不需任何调试即可投入工作;编解码容易,可进行多路遥控。

  由于各生产厂家生产了大量红外遥控专用集成电路,需要时按图索骥即可。因此,现在红外遥控在家用电器、室内近距离(小于10米)遥控中得到了广泛的应用。

  光电传感器的种类与工作原理详解





  多路控制的红外遥控系统

  多路控制的红外发射部分一般有许多按键,代表不同的控制功能。当发射端按下某一按键时,相应地在接收端有不同的输出状态。接收端的输出状态大致可分为脉冲、电平、自锁、互锁、数据五种形式。“脉冲”输出是当按发射端按键时,接收端对应输出端输出一个“有效脉冲”,宽度一般在100ms左右。“电平”输出是指发射端按下键时,接收端对应输出端输出“有效电平”,发射端松开键时,接收端“有效电平”消失。此处的“有效脉冲”和“有效电平”,可能是高、也可能是低,取决于相应输出脚的静态状况,如静态时为低,则“高”为有效;如静态时为高,则“低”为有效。大多数情况下“高”为有效。

  “自锁”输出是指发射端每按一次某一个键,接收端对应输出端改变一次状态,即原来为高电平变为低电平,原来为低电平变为高电平。此种输出适合用作电源开关、静音控制等。有时亦称这种输出形式为“反相”。“互锁”输出是指多个输出互相清除,在同一时间内只有一个输出有效。电视机的选台就属此种情况,其它如调光、调速、音响的输入选择等。“数据”输出是指把一些发射键编上号码,利用接收端的几个输出形成一个二进制数,来代表不同的按键输入。一般情况下,接收端除了几位数据输出外,还应有一位“数据有效”输出端,以便后级适时地来取数据。这种输出形式一般用于与单片机或微机接口。

  除以上输出形式外,还有“锁存”和“暂存”两种形式。所谓“锁存”输出是指对发射端每次发的信号,接收端对应输出予以“储存”,直至收到新的信号为止;“暂存”输出与上述介绍的“电平”输出类似。

  4N25光电耦合器的管脚及应用
