用万用表识别场效应管引脚方法图解

作者:佚名    文章来源:本站原创    点击数:2458    更新时间:2018-11-25
1、用万用表识别结型场效应管引脚

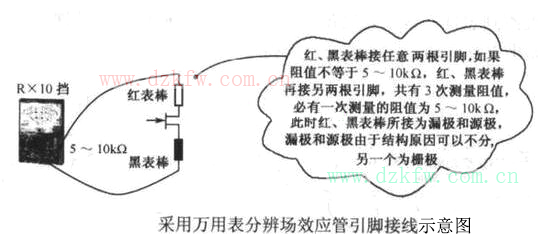

用万用表的RX1k档位,方法如图示。

用万用表识别场效应管引脚方法图解
2、用万用表识别N或P沟道结型场效应管

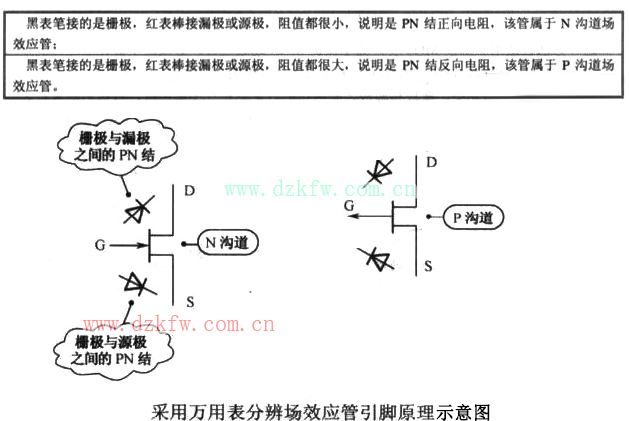

利用G极和S极之间,G极和D极之间为一个PN结的原理。如下图所示,根据PN结的正、反向电阻相差很大的特点可以分辨出栅极,并且可以分辨出是N沟道还是P沟道的场效应管。

采用万用表分辨场效应管引脚原理示意图
此方法不能用来识别绝缘栅型场效应管的栅极,因为这种管子的输入阻抗非常高,栅源之间的极间电容很小,测量时只要有少量的电荷,就可在极间电容上形成很高的电压,容易将管子损坏。

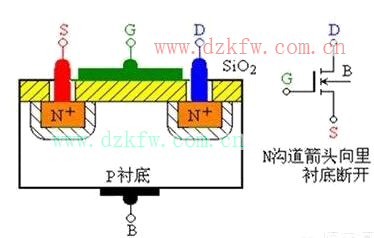

场效应管工作原理图


Tags:万用表判断,场效应管引脚,场效应管,引脚
