图解电容器的作用及原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-20

在电子线路中,电容用来通过交流而阻隔直流,也用来存储和释放电荷以充当滤波器,平滑输出脉动信号。

小容量的电容,通常在高频电路中使用,如收音机、发射机和振荡 器中。大容量的电容往往是作滤波和存储电荷用。而且还有一个特点,一般1μF以上的电容均为电解电容,而1μF以下的电容多为瓷片电容,当然也有其他的, 比如独石电容、涤纶电容、小容量的云母电容等。电解电容有个铝壳,里面充满了电解质,并引出两个电极,作为正(+)、负(-)极,与其它电容器不同,它们在电路中的极性不能接错,而其他电容则没有极性。

把电容器的两个电极分别接在电源的正、负极上,过一会儿即使把电源断开,两个引脚间仍然 会有残留电压,可以用万用表观察,我们说电容器储存了电荷。电容器极板间建立起电压,积蓄起电能,这个过程称为电容器的充电。充好电的电容器两端有一定的电压。电容器储存的电荷向电路释放的过程,称为电容器的放电。

电容器工作原理

电容器工作原理是通过在电极上储存电荷储存电能,通常与电感器共同使用形成LC振荡电路。电容器工作原理是电荷在电场中会受力而移动,当导体之间有了介质,则阻碍了电荷移动而使得电荷累积在导体上,造成电荷的累积储存。

电容器是电子设备中大量使用的电子元件之一,所以广泛应用于隔直、耦合、旁路、滤波、调谐回路、能量转换、控制电路等方面。

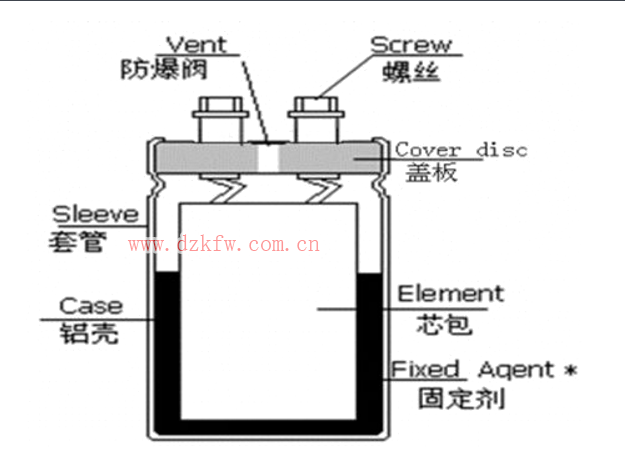

电容器的结构原理图

工作原理:

电容器与电池类似,也具有两个电极。在电容器内部,这两个电极分别连接到被电介质隔开的两块金属板上。电介质可以是空气、纸张、塑料或其他任何不导电并能防止这两个金属极相互接触的物质。电容器上与电池负极相连的金属板将吸收电池产生的电子。

电容器上与电池正极相连的金属板将向电池释放电子。 充电完成后,电容器与电池具有相同的电压(如果电池电压是1.5伏特,则电容器电压也是1.5伏特)。

电容的作用

作为无源元件之一的电容,其作用不外乎以下几种:

1、应用于电源电路,实现旁路、去藕、滤波和储能的作用。下面分类详述之:

1)旁路

旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。 就像小型可充电电池样,旁路电容能够被充电,并向器件进行放电。 为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地 管脚。 这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。

2)去藕

去藕,又称解藕。 从电路来说, 总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大, 驱动电路要把电容充电、放电, 才能完成信号的跳变,在上升沿比较陡峭的时候, 电流比较大, 这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情况来说实际上就是一种噪声,会影响前级的正常工作,这就是所谓的“耦合”。

去藕电容就是起到一个“电池”的作用,满足驱动电路电流的变化,避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声高一条低阻抗泄防途径。高频旁路电容一般比较小,根据谐振频率一般取0.1μF、 0.01μF 等;而去耦合电容的容量一般较大,可能是10μF 或者更大,依据电路中分布参数、以及驱动电流的变化大小来确定。

旁路是把输入信号中的干扰作为滤除对象,而去耦是把输出信号的干扰作为滤除对象,防止干扰信号返回电源。这应该是他们的本质区别。

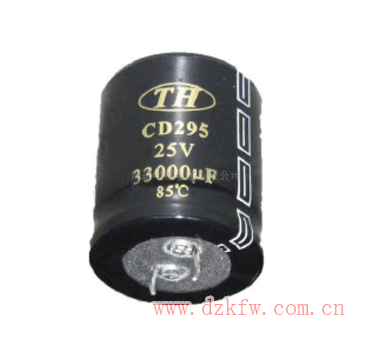

电解电容实物图

3)滤波

从理论上(即假设电容为纯电容)说,电容越大,阻抗越小,通过的频率也越高。但实际上超过1μF 的电容大多为电解电容,有很大的电感成份,所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电 容,这时大电容通低频,小电容通高频。电容的作用就是通高阻低,通高频阻低频。电容越大低频越容易通过,电容越大高频越容易通过。具体用在滤波中,大电容(1000μF)滤低频,小电容(20pF)滤高频。曾有网友形象地将滤波电容比作“水塘”。由于电容的两端电压不会突变,由此可知,信号频率越高则衰减越大,可很形象的说电容像个水塘,不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化,频率越高,峰值电流就越大,从而缓冲了电压。滤波就是充电,放电的过程。

4)储能

储能型电容器通过整流器收集电荷,并将存储的能量通过变换器引线传送至电源的输出端。 电压额定值为40~450VDC、电容值在220~150 000μF 之间的铝电解电容器(如EPCOS 公司的 B43504 或B43505)是较为常用的。根据不同的电源要求,器件有时会采用串联、并联或其组合的形式, 对于功率级超过10KW 的电源,通常采用体积较大的罐形螺旋端子电容器。

各种电容器实物图

电容器主要用途:

1.电容器用于存储电量以便高速释放。闪光灯用到的就是这一功能。大型激光器也使用此技术来获得非常明亮的瞬时闪光效果。

2.电容器还可以消除脉动。如果传导直流电压的线路含有脉动或尖峰,大容量电容器可以通过吸收波峰和填充波谷来使电压变得平稳。

3.电容器可以阻隔直流。如果将一个较小的电容器连接到电池上,则在电容器充电完成后(电容器容量较小时,瞬间即可完成充电过程),电池的两极之间将不再有电流通过。然而,任何交流电流(AC)信号都可以畅通无阻地流过电容器。其原因是随着交流电流的波动,电容器不断地充放电,就好像交流电流在流动一样。

4. 电容器与电感器一起使用,可构成振荡器。



举一个现实生活中的例子,我们看到市售的整流电源在拔下 插头后,上面的发光二极管还会继续亮一会儿,然后逐渐熄灭,就是因为里面的电容事先存储了电能,然后释放。当然这个电容原本是用作滤波的。至于电容滤波, 不知你有没有用整流电源听随身听的经历,一般低质的电源由于厂家出于节约成本考虑使用了较小容量的滤波电容,造成耳机中有嗡嗡声。这时可以在电源两端并接 上一个较大容量的电解电容(1000μF,注意正极接正极),一般可以改善效果。发烧友制作HiFi音响,都要用至少1万微法以上的电容器来滤波,滤波电容越大,输出的电压波形越接近直流,而且大电容的储能作用,使得突发的大信号到来时,电路有足够的能量转换为强劲有力的音频输出。这时,大电容的作用有点像水库,使得原来汹涌的水流平滑地输出,并可以保证下游大量用水时的供应。

电子电路中,只有在电容器充电过程中,才有电流流过,充电过程结束后,电容器是不能通过直流电的,在电路中起着“隔直流”的作用。电路中,电容器常被用作耦 合、旁路、滤波等,都是利用它“通交流,隔直流”的特性。那么交流电为什么能够通过电容器呢?我们先来看看交流电的特点。交流电不仅方向往复交变,它的大小也在按规律变化。电容器接在交流电源上,电容器连续地充电、放电,电路中就会流过与交流电变化规律一致的充电电流和放电电流。

电容器的选用涉及到很多问题。首先是耐压的问题。加在一个电容器的两端的电压超过了它的额定电压,电容器就会被击穿损坏。一般电解电容的耐压分档为6.3V,10V,16V,25V,50V等。
