555 超声波遥控灯开关电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-04-30

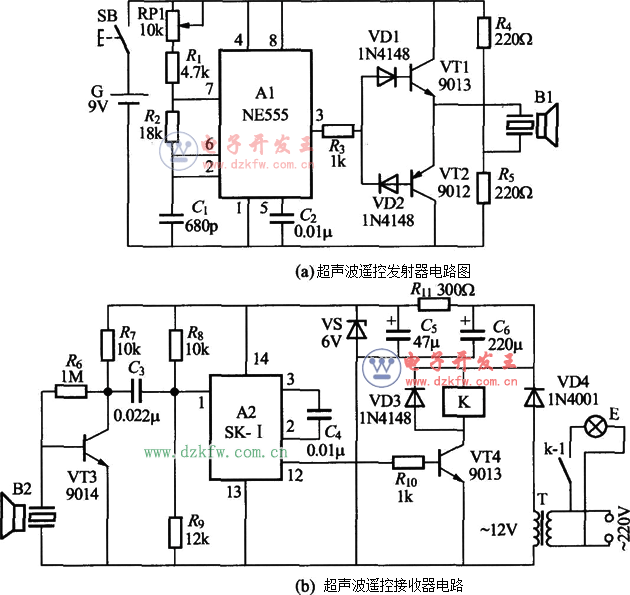

超声波具有不可见,且不会对家用电器造成干扰等优点,所以在有些场合下很受人们的青睐。如图所示为一个实用的超声波遥控灯开关,它由超声波遥控发射器与接收器两部分组成。超声波遥控发射器电路见图(a),NE555时基电路A1组成频率约40kHz的自激多谐振荡器,电信号由③脚输出经VT1、VT2放大驱动超声换能器B1向空中辐射超声遥控指令。RP1是微调电阻,调节它可微调振荡频率,使其正确工作在40kHz。超声波遥控接收器电路见图(b)。它由超声接收换能器B2、前置放大器 VT3、声控专用集成电路A2、电子开关和电源电路等部分组成。

555 超声波遥控灯开关电路
