下面是由555电路组成的多谐振荡器的电路图和波形图

多谐振荡器的电路图和波形图

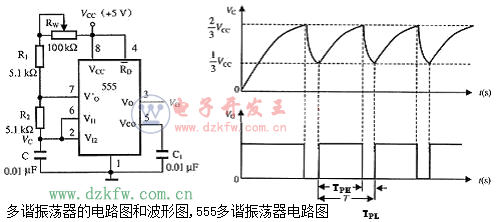

多谐振荡器的电路图和波形图如图6-4所示。电源接通后，Vcc通过电阻R1、R2向电容C充电。当电容上电vC=2/3Vcc时，阀值输入端⑥受到触发，比较器C1翻转，输出电压Vo=0，同时放电管T导通，电容C通过R2放电;当电容上电压Vc=1/3Vcc，比较器C2工作，输出电压Vo变为高电平。C放电终止、又重新开始充电，周而复始，形成振荡。

多谐振荡器的电路图和波形图
由上分析可知：

a)电路的振荡周期T、占空系数D，仅与外接元件R1、R2和C有关，不受电源电压变化的影响。

b)改变R1、R2，即可改变占空系数，其值可在较大范围内调节。

c) 改变C的值，可单独改变周期，而不影响占空系数。

另外，复位端④也可输入1个控制信号。复位端④为低电平时，电路停振。
