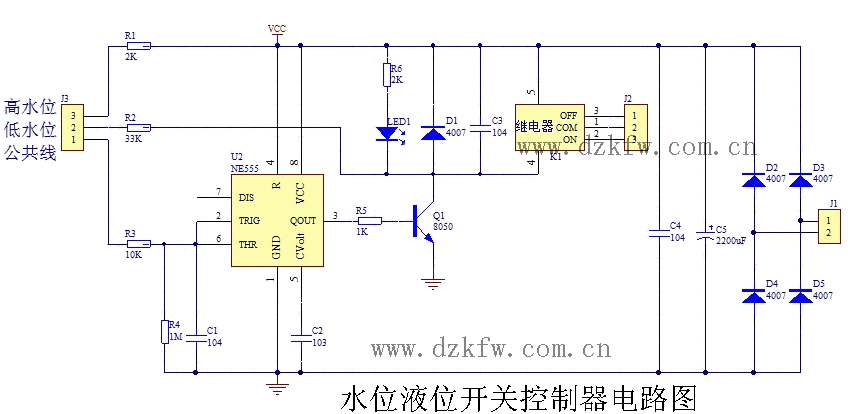

水位液位开关控制器套件

元件清单：
元件名称 数量
电阻 1K 1
电阻 2K 2
电阻 10K 1
电阻 33K 1
电阻 1M 1
瓷片电容 103 1
瓷片电容 104 3
电解电容 2200uf 25V 1
三极管 8050 1
二极管 1N4007 5
5MM红发红LED 1
SRD-12VDC-SL-C继电器 1
KF301-2P 接线端子 1
KF301-3P 接线端子 1
NE555 直插芯片 1
8P IC座 1
XH-2.54 3P 白色插座 1
3位 XH2.54MM-3P 单边带线头子 1
PCB板 1

供电电压：交流2-12V或者直流12-15V（不分正负）
板子尺寸：3.8*6.7cm
继电器可控制负载：交流10A 250V   直流10A 30V
      这产品是根据家庭厂矿抽水实际需要而精心研发。该产品是根据检测水池（水塔）水位高低来控制大电流继电器来实现控制抽水上水。具有体积小、接线简便、功耗小、开关容量大、抗干扰性强、功能稳定性高等特点。能稳定地实现水池（水塔）缺水时自动开启水泵(电磁阀)抽水上水，水满时自动停止水泵(电磁阀)。该产品是自动化设备生产厂家作为配套产品的不错选择，也是电子diy爱好者职校学生实操教学学习很不错的产品!!

探头线说明：A为高水位线，B为低水位线，C为检测公共线（基准线）

探头水位布置：A放置在水位最高上限处，B放置在水位下限低处，C放置水位最低处

探头检测原理：板通电就开始工作、检测水位。当探头检测到水位低于B点，即表示没水了，启动设备抽水，水位上升，当水位达到A点，表示水抽满了，设备停止抽水。当水位慢慢下降，低于A点直到低于B点时，检测到没水了，又启动设备抽水，如此循环。
探头制作及灵敏度：本品需要用不锈钢制作探头（防止在水里生锈）或者用家用电线即可替代探头，把线头拨开10cm以上，使其成为裸线即可直接感应
提示：很多人反映，继电器不释放，水抽满不停，证明探头太小灵敏度太低不能感应，请把探头面积做大点，增加与水的接触面积，降低水电阻，探头越大灵敏度越高。
调试方法：检测焊接无误后通电，把探头A和C的线碰接一下，如果继电器有吸合释放声音，说明可以正常工作。
