NE555叮咚门铃 数字门铃制作DIY音乐教学实训散件

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-02-10

功能介绍:该套件是一种能发出“叮、咚"声的门铃的电路。它是利用一块时基电路集成块和外围元件组成的。
它的音质优美逼真,装调简单容易、成本较低,耗电量较低。核心IC便是时基电路集成块555,它构成无稳态多谐振荡器。按下按钮S1(装在门上),振荡器振荡,振荡频率约700HZ,扬声器发出“叮"的声音。与此同时,电源通过二极管D1给C1充电。放开按钮时,C1便通过电阻R1放电,维持振荡。但由于的断开,电阻R2被串入电路,使振荡频率有所改变,大约为500HZ左右,扬声器发出“咚"的声音。直到C1上电压放到不能维持555振荡为止。“咚"声的余音的长短可通过改变C1的数值来改变。

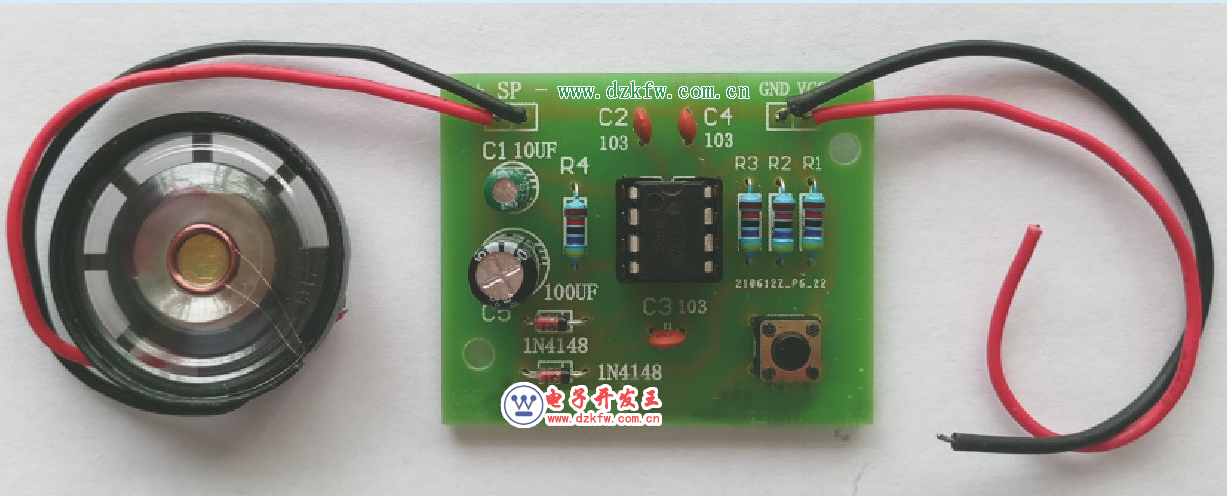

NE555叮咚门铃,数字门铃制作DIY音乐

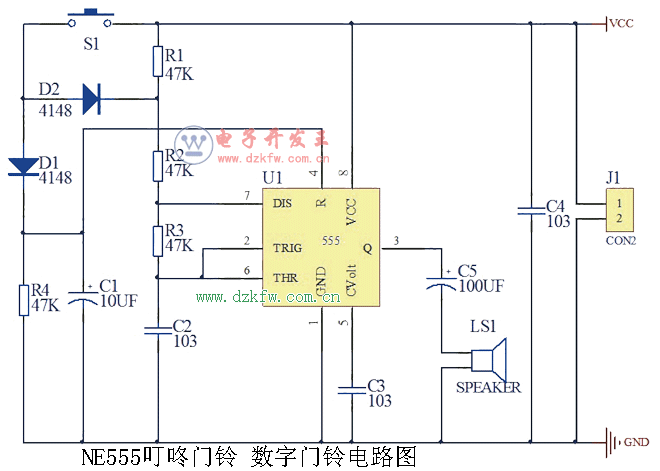

NE555叮咚门铃 数字门铃电路图

 电路原理:电路图中的NE555和R1、R2、R3、D1、D2、C1构成了一个多谢振荡器,S1是叮咚门铃的按钮开关,在平日,按钮开关处于断开的状态,此时D1没有导通,D2反向截止,所以NE555的第4脚一直处于低电平,因NE555的第4脚是复位端,当接入低电平时使其复位,所以3脚无输出,扬声器不响。当S1闭合时,D1/D2正向导通,C1两端电压升高,此时NE555的低4脚于高电平,无法使其复位,R1/R2/R3以及NE555和C3构成了一个多谢振荡器。此时f=1/0.7(R+2R2) C2约等于1013HZ(R为D2与R2的电阻和,约为47K欧)。松开sw时,已经充满电的C1开始放电,R2、R3、C2和NE555 构成一个多谢振荡器,此时f=1/0.7(R1+R2十2R3)C1约等于760HZ。

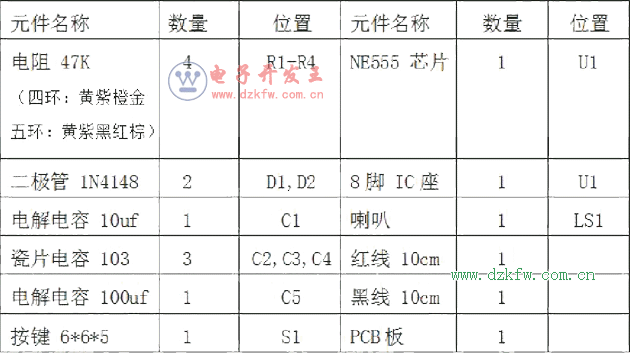

NE555叮咚门铃 数字门铃制作DIY零件列表

常见问题:
1二极管IN4148正负极焊错,有黑色的一边对应板子上有横杠的一边。
2.芯片方向放反,芯片和底座的缺口要跟板子上的缺口方向一致。
3.电解电容正负极焊错,长脚是正极,注意容值跟板子对应。
4.焊喇叭线导致喇叭损坏,不要焊线在喇叭原有的焊点上,要在原有焊点的外侧放焊锡再焊线。
5.正负极接线接错,接错烧坏芯片,VCC是正极,GND是负极。
6.电压要合适,工作电压4.0一7.0v。
