NE555构成的水位和排污控制器电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-04-28

如图所示为水位和排污控制电路。该控制器由降压整流电路、水位探极(a、b、c)、(NE555) 555触发器、继电器控制电路等组成。其中降压整流电路为整个控制器提供直流电压。

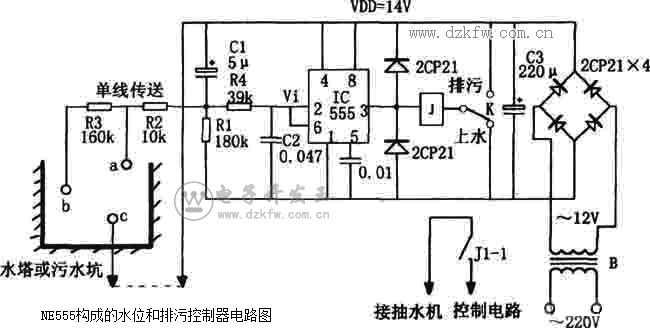

NE555构成的水位和排污控制器电路图
  当控制器用于水塔上水时,若水位低于b点,则NE555因②脚电位为低电平而发生置位,3脚输出的高电平使继电器J吸合,触点J1-1接通,抽水机启动、上水。当水位升至a点时,555因⑥脚电位高于2/3VDD而发生复位,③脚输出的低电平使继电器J释放,触点J1-1断开,抽水机断电停转。从而使水位保持一定范围。当控制器用于排污时,若污水水位高于a点,则555因⑥脚电位为高电平而发生复位,③脚输出的低电平使继电器J吸合,控制排污电路工作,使污水水位下降。当水位降至b点以下时,555则因②脚电位为低电平而发生置位,3脚输出的高电平使继电器J释放,相应排污电路停止工作,从而使污水水位在a点以下。
