三菱PLC控制步进电机的手动与自动模式实现,三菱PLC步进驱动器驱动步进电机PLSV、DFLT、DEMUL、DDRVA

作者:佚名    文章来源:本站原创    点击数:    更新时间:2025/11/19

任务描述

案例(项目)背景

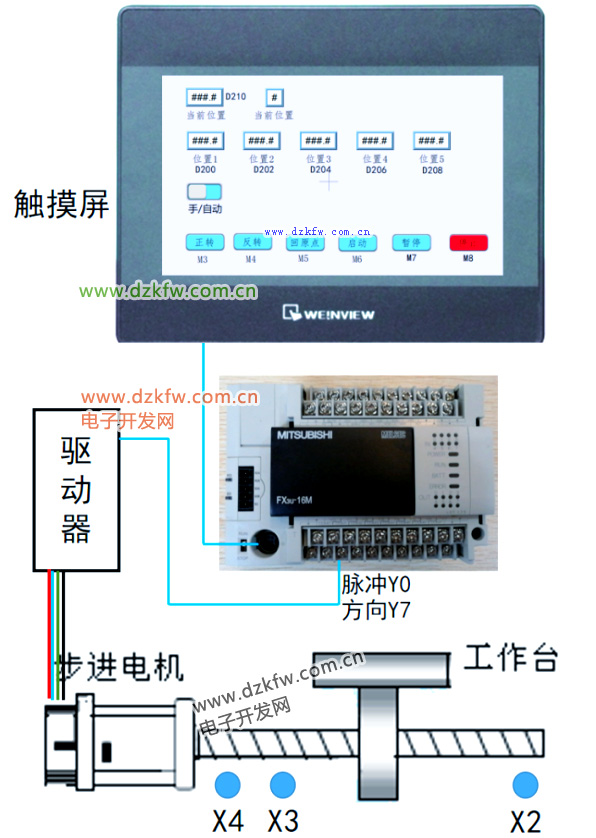

一台威纶通触摸屏与三菱FX3U的PLC相连,PLC下方配备了一台步进电机。当前的任务是编写控制程序,实现对步进电机的有效控制。该步进电机具有8度的步距角,螺距为2mm,且已设置细分参数为4。此外,XX4和X3分别代表负极限、原点和正极限。

控制要求:

1)在手动操作模式下,步进电机应能实现自动的正反转功能。
2)当按下回原点按钮时,步进电机需自动返回至原点,且只有在原点回归完成后,才能进行自动模式操作。
3)在自动模式下,步进电机在完成原点回归后,通过按下启动按钮,将按照预设的位置序列(位置1——位置2——位置3——位置4——位置5——位置1)进行循环运动。
4)若按下急停按钮,步进电机应立即停止运行,并需要重新执行一次原点回归指令以重新启动。
5)在暂停按钮被按下时,设备将停止动作;当重新按下启动按钮时,设备将继续之前的动作。

元件选型与I/O排布

电气元件选型:

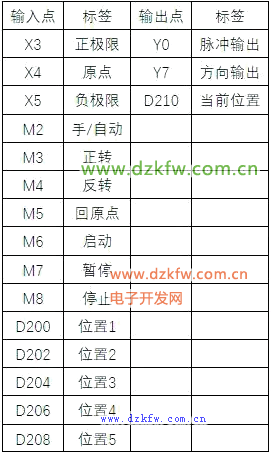

I/O排布:

在控制步进电机的过程中,合理的I/O分配对于确保系统的稳定性和功能性至关重要。通过精心设计的I/O排布,我们可以有效地控制步进电机的各种操作,包括正反转、回原点、自动循环以及急停等。合理的I/O排布不仅能够简化系统的接线,还能提高系统的响应速度和可靠性。

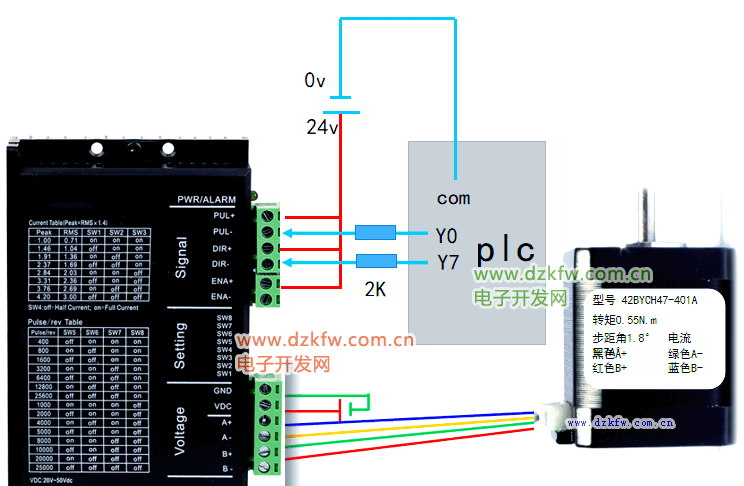

电机接线

在控制步进电机时,电机接线是不可或缺的一环。通过合理的接线方式,我们可以确保电机能够顺畅地接收指令并作出相应的反应。同时,正确的接线也是保障系统稳定性和安全性的重要基础。在接线过程中,我们需要仔细核对每一根线的连接,确保无误后方可进行下一步操作。
三菱PLC步进驱动器驱动步进电机

程序编写

在实现对步进电机的控制时,程序编写是不可或缺的一环。通过精心编写的程序,我们可以实现对电机的精确控制,包括手动控制和自动控制。同时,合理的程序设计也是确保系统稳定性和安全性的关键因素。在编写过程中,我们需要充分考虑电机的特性和需求,确保每一行代码都符合要求,从而实现对电机的有效控制。

程序编写涉及几个指令PLSV、DFLT、DEMUL、DDRVA,有标识说明指令用法

三菱PLC步进驱动器驱动步进电机梯形图程序:
三菱PLC步进驱动器驱动步进电机梯形图程序

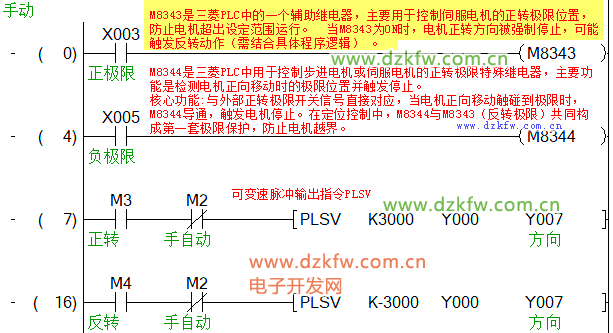

M8343和M8344作为Y0轴的正负极限特殊继电器,与外部信号一一对应,确保电机在触及相应极限时能及时停止。在手动模式M2断开时,其常闭触点将导通,此时,触摸屏上的正反转按钮M3和M4可控制可变速脉冲输出指令,从而实现对电机的正反转控制,且频率固定为3000HZ。

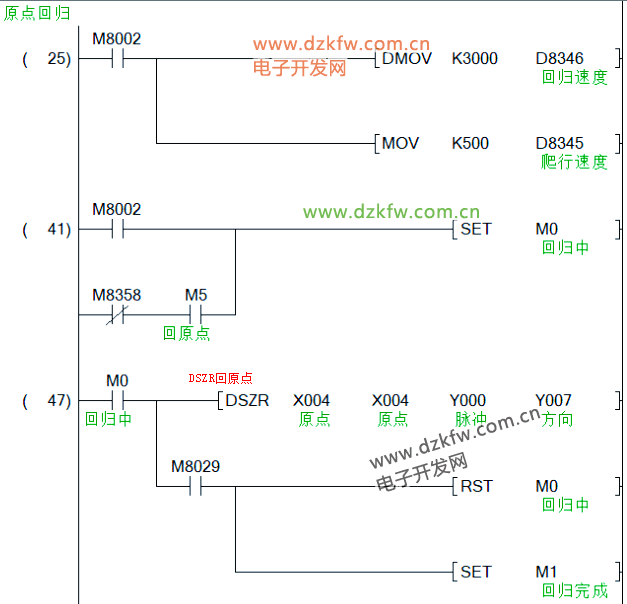

此外,还有原点回归功能:
PLC启动时,会利用M8002设置爬行速度和回归速度,分别设定为3000HZ和500HZ。当PLC开机或触摸屏按下回原点按钮M5时,会触发M0驱动原点回归指令,开始执行原点回归。一旦回归完成,M0将复位,同时置位M1以标记原点回归完成。此时,M1的导通状态表明原点回归已成功完成,为后续的自动控制动作提供了必要条件。

数据处理:

在电机控制过程中,需要实时处理各种数据,以确保电机的正常运行和安全停止。这些数据包括但不限于电机位置、速度、加速度等,它们通过传感器进行采集并传输到控制器进行处理。通过精确的数据计算,可以实现对电机的精准控制,包括正反转、变速、原点回归等功能。

已知步进电机的步距离角为8°,经过4细分后,每个脉冲所对应的角度变为8°/4=45°。通过计算,我们发现每发送800个脉冲,电机就能完成一圈的转动。同时,已知螺杆的螺距为2mm,意味着电机每转一圈,螺杆将前进2mm。由此,我们可以推导出脉冲当量为2mm/800=0025mm。

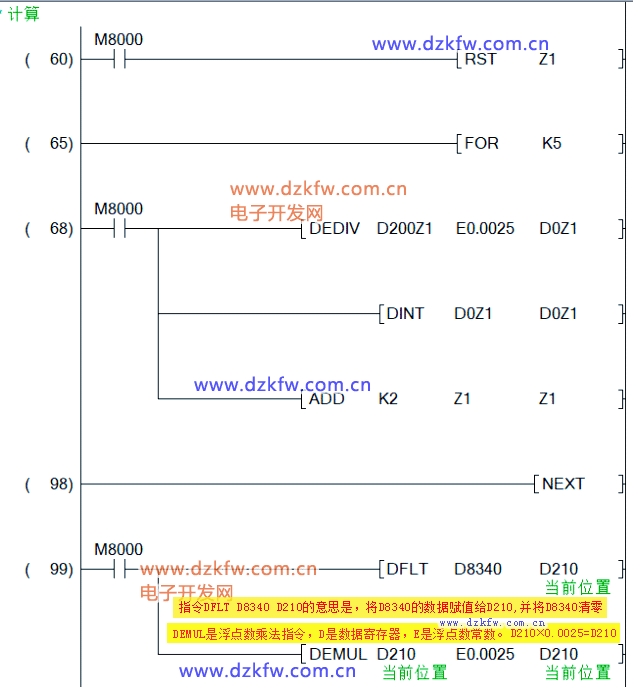

在数据处理过程中,我们通过将实际距离除以脉冲当量来获取所需的脉冲数。例如,将位置D20D20D20D20D208转换为DDDDD8,以进行后续的处理和显示。特别地,D8340代表了Y0周的位置信息,我们将其通过DFLT指令转换为浮点数,并乘以脉冲当量,从而得出实际距离,并将其存储在D210中,以便在触摸屏上进行直观的显示。

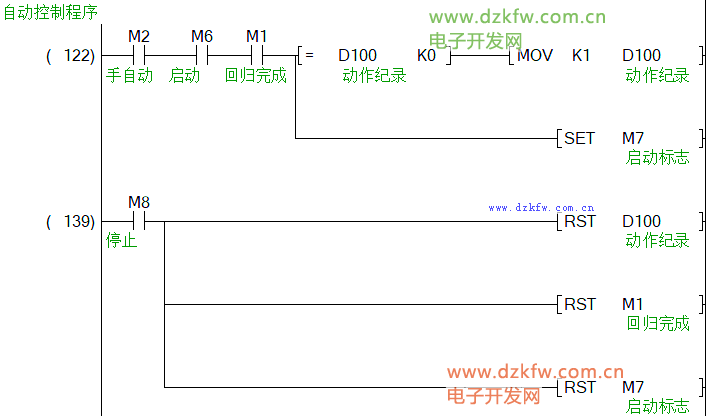

在手动操作模式下,当系统完成回原点动作且D100=0时,将执行第一步动作,即激活M7启动标志位,随后程序将按顺序执行。若按下停止按钮,D100将被复位,同时原点回归完成标志也将被重置,启动标志随之解除。接下来,我们将探讨顺序控制的相关内容。

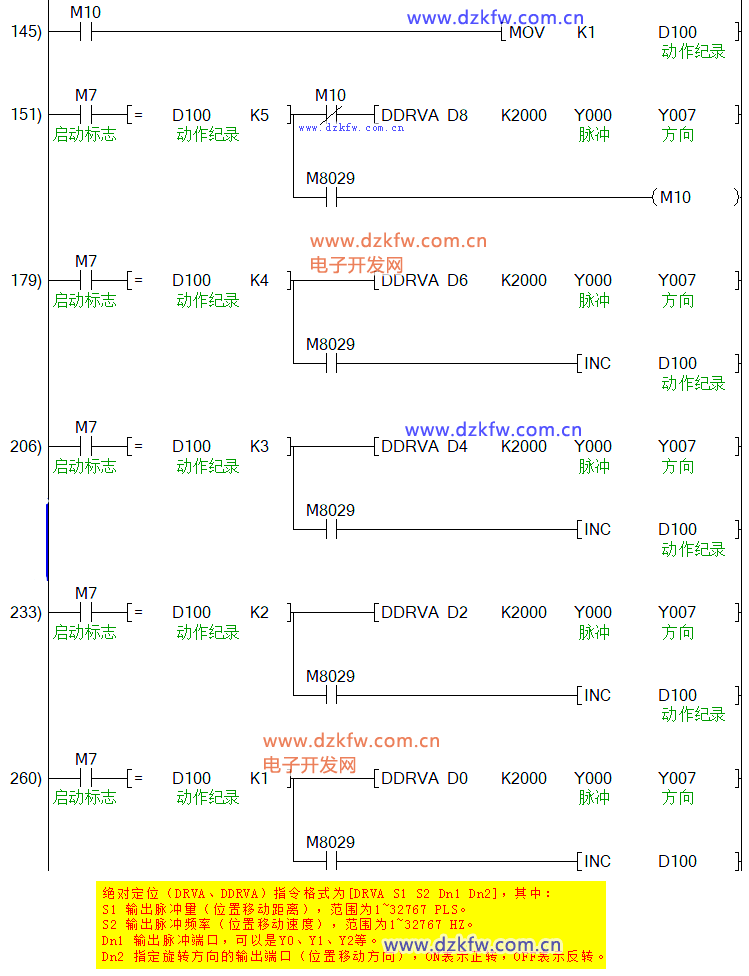

动作的顺序编排需要逆序书写,即第一步动作应置于最后。当动作完成后,M8029会导通,此时通过INC指令使D100加1,后续每一步动作均遵循此模式。当程序运行至第5步时,通过M8029导通M10线圈,同时将M10的常开指令写入当前行程序之上,利用MOV指令将D100重置为第1步。这样的编写方式旨在确保第5步的动作与第一步的定位指令在不同扫描周期内执行,避免冲突。

在触摸屏上设置M7按钮时,应选择复位按钮类型。按下停止按钮后,只会断开M7的激活状态,而再次按下启动按钮时,则会重新激活M7并启动程序运行。

至此,我们已详细探讨了案例中的动作顺序与触摸屏操作的相关内容。现在,让我们进一步思考一个问题:如何在触摸屏上实现速度的调节功能?具体来说,就是设置一个速度输入框,其单位为mm/s,以便用户能够根据需要调整速度。对于这一问题,我们将在后续的讨论中深入探讨并给出相应的解决方案。
