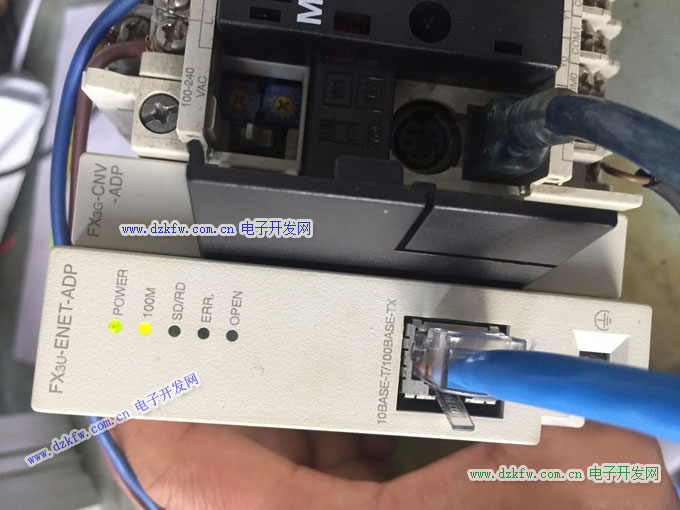

本人成功的把KingView组态王与三菱FX3U-ENET-ADP +三菱FX3GA-40MT 连接起来，采用以太网方式

工具/原料

• 电脑一台
• 组态王软件6.55版本 已及三菱的FX3U驱动程序
• 三菱FX3U-ENET-ADP模块
• 三菱FX3G-CNV-ADP
• 网线一条

方法/步骤

1. 打开组态王，弹出工程管理器，点击新建，按照向导一步步建完一个新的组态项目。

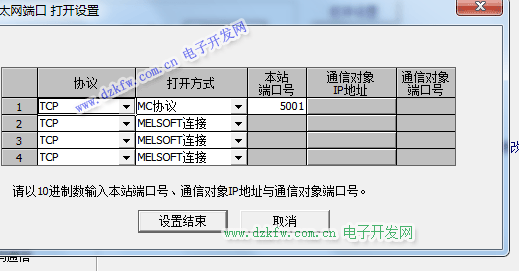

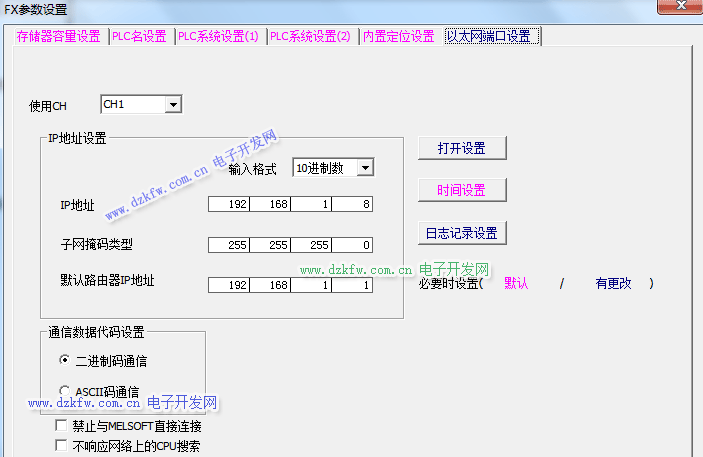

2. 本文只介介绍FX3U-ENET-ADP+FX3GA-40MT PLC 与组态王的通信,PLC 程序如下

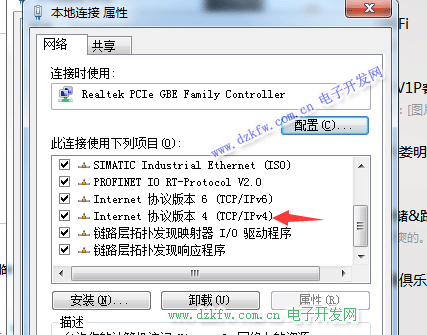

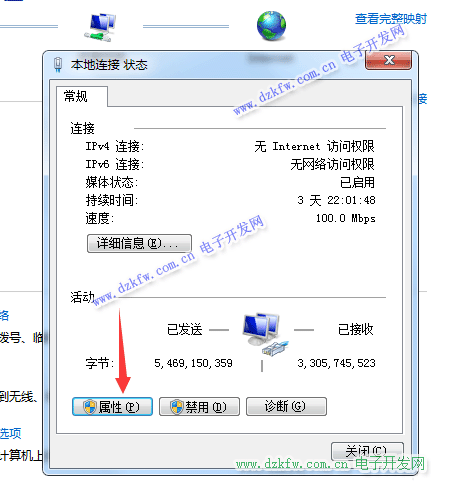

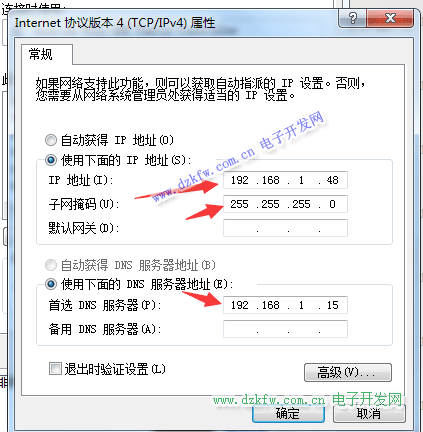

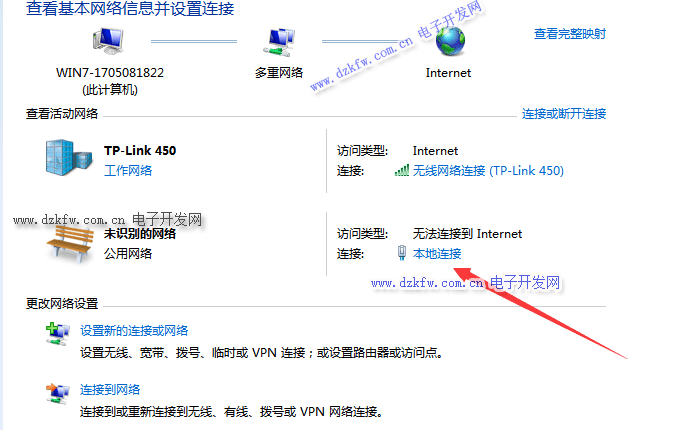

3. 以下设置电脑端的IP地址






4. FX3U与组态王的通信的步骤

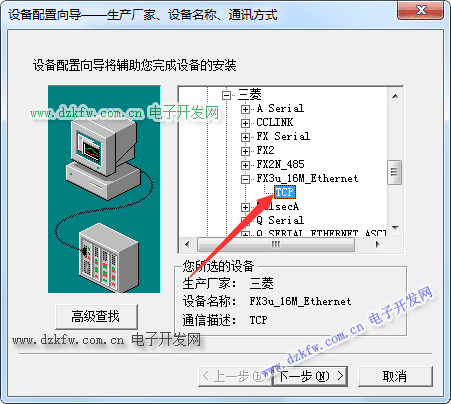

   1、点击设备-再点击-新建 -系统弹出对话框，选择PLC类型为三菱 - FX2N- 编程口

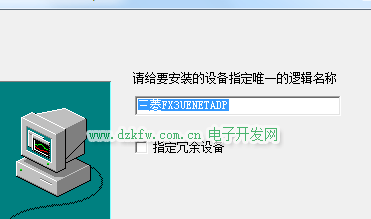

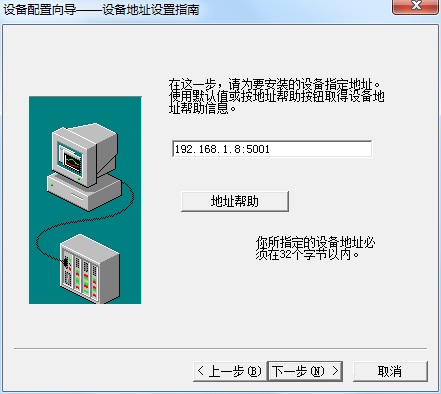

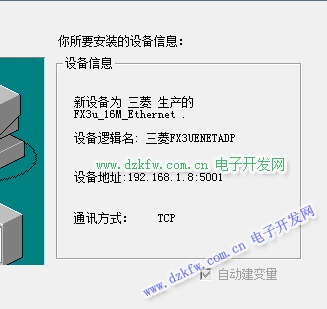

   建立组态王驱动以及设置IP地址+ 端口号






5. 下面建立通信函数，验证能否连接成功

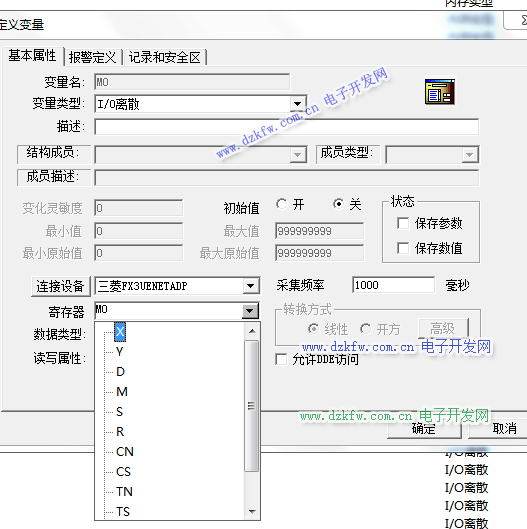

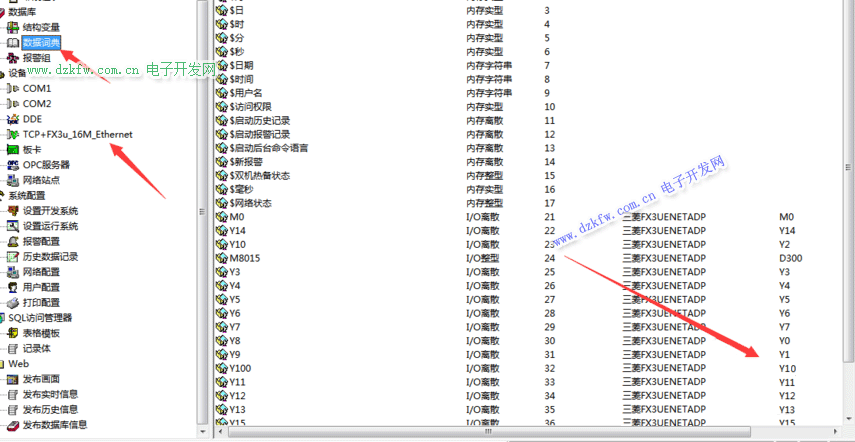

   点击数据词典-再点击新建

   变量名随便写，变量类型为I/O离散型，连接的设备为上面第二步PLC指定的名称，寄存器为M0 点击确定。

   建立组态王变量地址，建立界面

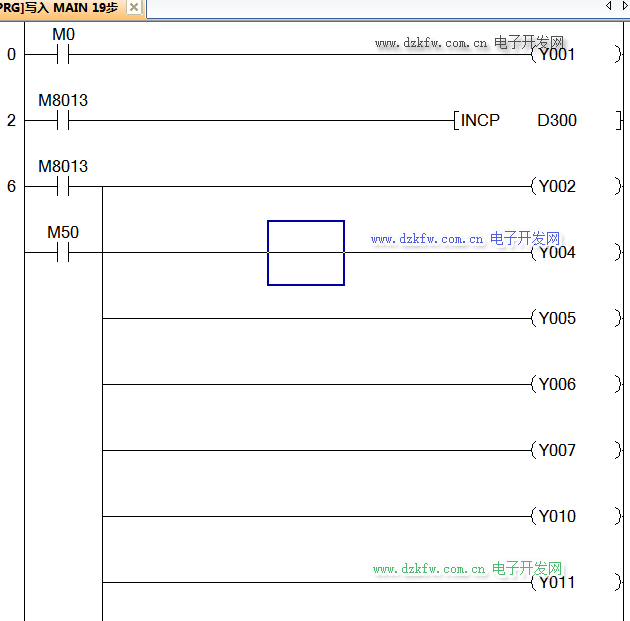

6. PLC程序

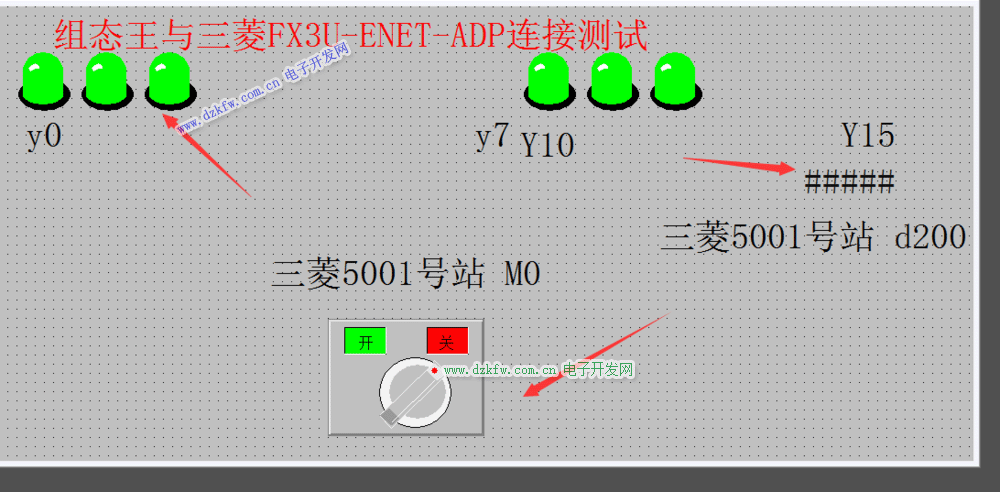

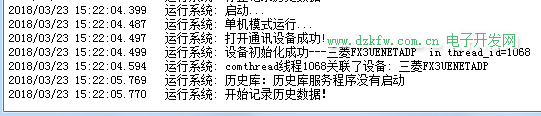

7. 成功的通信建立起来了！


   END

注意事项

• 特别注意电脑的IP与PLC的IP要在同一网段内，不可以使用同一IP号，或者发生IP冲突
