扭矩传感器作用_扭矩传感器工作原理_扭矩传感器的安装

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/7/3

扭矩传感器,(又称力矩传感器、扭力传感器、转矩传感器、扭矩仪)分为动态和静态两大类,其中动态扭矩传感器又可叫做转矩传感器、转矩转速传感器、非接触扭矩传感器、旋转扭矩传感器等。 扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。扭矩传感器将扭力的物理变化转换成精确的电信号。扭矩传感器可以应用在制造粘度计,电动(气动,液力)扭力扳手,它具有精度高,频响快,可靠性好,寿命长等优点。

  扭矩传感器作用

  扭矩传感器的主要特点有以下几个:它可以测量动态扭矩和静止扭矩;它的检测的稳定性很好,抗干扰性能很强,精密度很好;它在测量的时候,不需要每一次调零,可以连续地测量正反扭矩;它的信号输出可以随你操作,选择脉冲波还是波形—方波;它的测量范围很广:有0到1000Nm的标准可以选择,某些非标准的,例如:2万Nm、10万Nm、100万Nm都是可以定制的,作为特殊量程的定制;它的体积非常的小,而重传感器可以跟二次仪表脱离开来,独立使用的,它使用时,只需要按插座针号所提供的+15V,-15V的电源,就可以输出阻抗和扭转成正比例关系的脉冲波或者等方波的频率信号,而且它非常轻,安装非常方便。

  扭矩传感器工作原理

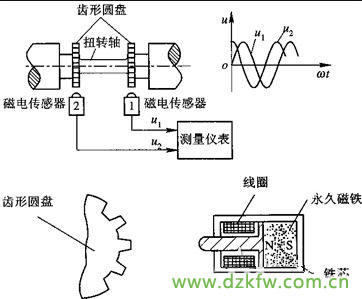

  在驱动源和负载之间的扭转轴的两侧安装有齿形圆盘.它们旁边装有相应的两个磁电传感器.磁电传感器的结构见图所示.传感器的检测元件部分由永久磁铁、感应线圈和铁芯组成.永久磁铁产生的磁力线与齿形圆盘交接.当齿形圆盘旋转时,圆盘齿凸凹引起磁路气隙的变化,于是磁通量也发生变化,在线圈中感应出交流电压,其频率在数值上等于圆盘上齿数与转数的乘积.

扭矩传感器工作原理

  当扭矩作用在扭转轴上时,两个磁电传感器输出的感应电压U1和U2存在相位差.这个相位差与扭转轴的扭转角成正比.这样,传感器就可以把扭矩引起的扭转角转换成相位差的电信号.

  扭矩传感器的安装

  扭矩传感器,(又称力矩传感器、扭力传感器、转矩传感器、扭矩仪)分为动态和静态两大类,其中动态扭矩传感器又可叫做转矩传感器、转矩转速传感器、非接触扭矩传感器、旋转扭矩传感器等。

  扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。

  扭矩传感器将扭力的物理变化转换成精确的电信号。

  扭矩传感器可以应用在制造粘度计,电动(气动,液力)扭力扳手,它具有精度高,频响快,可靠性好,寿命长等优点。

  扭矩传感器安装示意图:

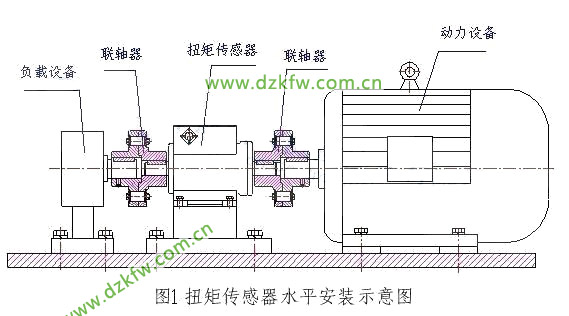

  水平安装

扭矩传感器安装示意图

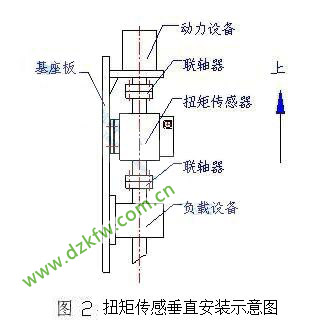

  垂直安装

扭矩传感器安装示意图

  扭矩传感器可水平安装,也可垂直安装

  1、如图1、2所示,动力设备、传感器、负载设备应安装在稳固的基础上,以避免过大的震动,否则可能发生数据不稳,降低测量精度,甚至损坏传感器。

  2、采用弹性柱销联轴器或刚性联轴器连接

  3、动力设备、传感器、负载设备轴线的同心度应小于Φ0.05mm

  扭矩传感器安装步骤及要求

  安装步骤:

  1、根据轴的连接形式和扭矩传感器的长度,确定原动机和负载之间的距离,调节原动机和负载的轴线相对于基准面的距离,使它们的轴线的同轴度小于Φ0.03mm,固定原动机和负载在基准面上。

  2、将联轴器分别装入各自轴上。

  3、调节扭矩传感器与基准面的距离,使它的轴线与原动机和负载的轴线的同轴度小于Φ0.03mm,固定扭矩传感器在基准面上。

  4、紧固联轴器,安装完成。

  安装要求:

  1、动力设备、传感器、负载设备应安装在稳固的基础上,以避免过大的震动,否则可能发生数据不稳,降低测量精度,甚至损坏传感器。

  2、采用弹性柱销联轴器或刚性联轴器连接。在震动较大或同轴度大于0.05mm情况下,建议选用柔性联轴器,并在传感器左右两端加装轴承支架。

  3、分别调整动力设备、负载、传感器的中心高和同轴度,要求小于0.05mm,然后固定;

  安装注意事项:

  使用环境:扭矩传感器应安装在环境温度为0℃ ~ 60℃,相对湿度小于90%,无易燃、易爆品的环境里。不宜安装在强电磁干扰的环境中。
