测力传感器有哪些?测力传感器原理

作者:佚名    文章来源:本站原创    点击数:2224    更新时间:2022-02-07

  测力传感器通常将力转换为正比于作用力大小的电信号,使用十分方便,因而在工程领域及其他各种场合应用最为广泛。测力传感器种类繁多,依据不同的物理效应和检测原理可分为电阻应变式、压磁式、压电式、振弦式力传感器等。

  1.应变式力传感器

  在所有力传感器中,应变式力传感器应用最为广泛。它能应用于从极小到很大的动、静态力的测量,且测量精度高,其使用量约占力传感器总量的90%左右。

  应变式力传感器的工作原理与应变式压力传感器基本相同,它也是由弹性敏感元件和贴在其上的应变片组成。应变式力传感器首先把被测力转变成弹性元件的应变,再利用电阻应变效应测出应变,从而间接地测出力的大小。弹性元件的结构形式有柱形、筒形、环形、梁形、轮辐形、s形等。

  应变片的布置和接桥方式,对于提高传感器的灵敏度和消除有害因素的影响有很大关系。根据电桥的加减特性和弹性元件的受力性质,在贴片位置许可的情况下,可贴4或8片应变片,其位置应是弹性元件应变最大的地方。

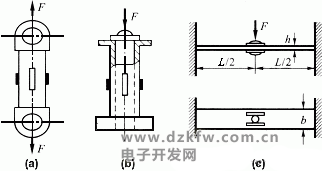

  图1给出了常见的柱形、筒形、梁形弹性元件及应变片的贴片方式。图1(a)为柱形弹性元件;图1(b)为筒形弹性元件;图1(c)为梁形弹性元件。

  (1)柱形应变式力传感器

几种弹性元件及应变片贴片方式

图1 几种弹性元件及应变片贴片方式

  柱形弹性元件通常都做成圆柱形和方柱形,用于测量较大的力。最大量程可达10MN。在载荷较小时(1~100kN),为便于粘贴应变片和减小由于载荷偏心或侧向分力引起的弯曲影响,同时为了提高灵敏度,多采用空心柱体。四个应变片粘贴的位置和方向应保证其中两片感受纵向应变,另外两片感受横向应变(因为纵向应变与横向应变是互为反向变化的),如图1(a)所示。

  当被测力F沿柱体轴向作用在弹性体上时,其纵向应变和横向应变分别为

             (1)

  式中,E为材料的弹性模量;S为柱体的截面积;μ为材料的泊松比。

  在实际测量中,被测力不可能正好沿着柱体的轴线作用,而总是与轴线成一微小的角度或微小的偏心,这就使得弹性柱体除了受纵向力作用外,还受到横向力和弯矩的作用,从而影响测量精度。

  (2)轮辐式力传感器

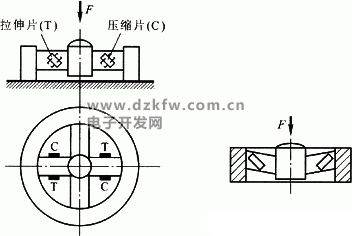

  简单的柱式、筒式、梁式等弹性元件是根据正应力与载荷成正比的关系来测量的,它们存在着一些不易克服的缺点。为了进一步提高力传感器性能和测量精度,要求力传感器有抗偏心、抗侧向力和抗过载能力。20世纪70年代开始已成功地研制出切应力传感器。图2是较常用的轮辐式切应力传感器的结构简图。

  轮辐式力传感器由轮圈、轮轱、辐条和应变片组成。辐条成对且对称地连接轮圈和轮轱,当外力作用在轮轱上端面和轮轱下端面时,矩形辐条就产生平行四边形变形,如图2(b)所示,形成与外力成正比的切应变。此切应变能引起与中性轴成450方向的相互垂直的两个正负正应力,即由切应力引起的拉应力和压应力,通过测量拉应力或压应力值就可知切应力值的大小。因此,在轮辐式传感器中,把应变片贴到与切应力成450的位置上,使它感受的仍是拉伸和压缩应变,但该应变不是由弯距产生的,而主要是由剪切力产生的,此即这类传感器的基本工作原理。这类传感器最突出的优点是抗过载能力强,能承受几倍于额定量程的过载。此外,其抗偏心、抗侧向力的能力也较强,精度在0.1%之内。

轮辐式力传感器

(a)轮辐式结构       (b)辐条变形情况

图2 轮辐式力传感器

  2.压磁式力传感器

  当铁磁材料在受到外力的拉、压作用而在内部产生应力时,其导磁率会随应力的大小和方向而变化:受拉力时,沿力作用方向的导磁率增大,而在垂直于作用力的方向上导磁率略有减小;受压力作用时则导磁率的变化正好相反。这种物理现象就是铁磁材料的压磁效应。这种效应可用于力的测量。

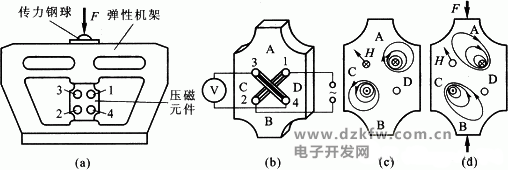

  压磁式力传感器一般由压磁元件、传力机构组成,如图3(a)所示。其中主要部分是压磁元件,它由其上开孔的铁磁材料薄片叠成。压磁元件上冲有四个对称分布的孔,孔1和2之间绕有激磁绕组W12 (初级绕组),孔3和4间绕有测量绕组W34。(次级绕组),如图3(b)所示。当激磁绕组W12通有交变电流时,铁磁体中就产生一定大小的磁场。若无外力作用,则磁感应线相对于测量绕组平面对称分布,合成磁场强度日平行于测量绕组W34的平面,磁感应线不与测量绕组W34交连,故绕组W34不产生感应电势,如图3(C)所示。当有压缩力F作用于压磁元件上时,磁感应线的分布图发生变形,不再对称于测量绕组W34的平面(如图3(d)所示),合成磁场强度H不再与测量绕组平面平行,因而就有部分磁感应线与测量绕组W34相交链,而在其上感应出电势。作用力愈大,交链的磁通愈多,感应电势愈大。

  压磁式力传感器的输出电势比较大,通常不必再放大,只要经过滤波整流后就可直接输出,但要求有一个稳定的激磁电源。压磁式力传感器可测量很大的力,抗过载能力强,能在恶劣条件下工作。但频率响应不高(1~10 kHz),测量精度一般在1%左右,也有精度更高的新型结构的压磁式力传感器。常用于冶金、矿山等重工业部门作为测力或称重传感器,例如在轧钢机上用来测量大的力以及用在吊车秤中。

压磁式力传感器

图3 压磁式力传感器
