交流接触器接线图,交流接触器基础知识及原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2020-03-12
交流接触器是工业控制中常用的元器件,通常交流接触器有三组主触点,一组或者两组辅助触点,其目的是为了低压控制高压,或者远距离控制。
     电气代号:KM
     电气符号:

交流接触器的控制电压分AC220V,380V,24V,DC24V等,对于24V来说,购买的时候一定要说明是直流还是交流,不要简单说成24V。

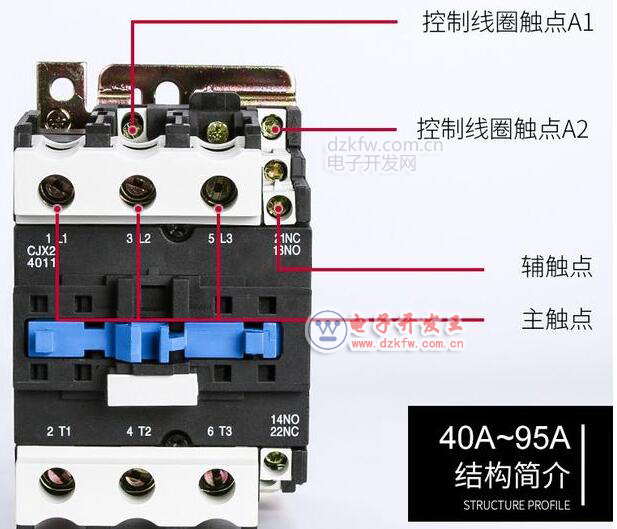

     交流接触器有三组常开主触点,通常控制三相电源或者单相电源的通断。

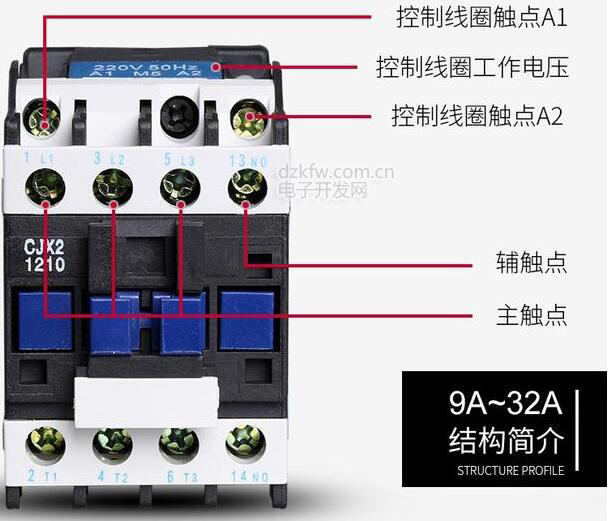

     控制线圈为A1、A2触点,用于控制主触点的开合。
     辅助触点有一常开、一常闭、一常开一常闭等几种组成,一般选择常开(NO)触点的,用来给控制回路进行反馈或者用于交流接触器的自锁。

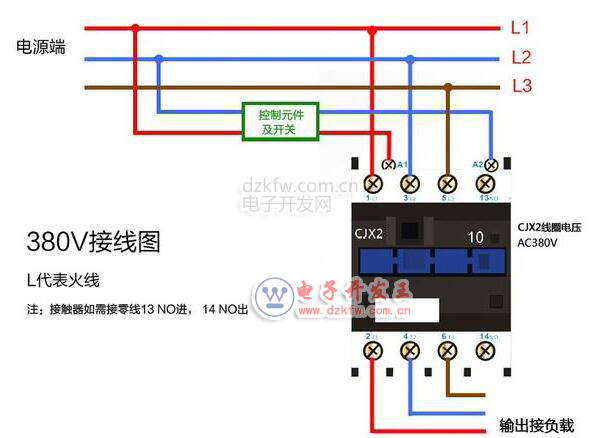

     如下图为控制三相380V回路通断的接线

     交流接触器得电后:线圈得电,铁芯产生电磁吸力,可以克服复位弹簧的弹力,拉动衔铁向下移动,这个时候触点系统会发生变化:常开点NO闭合,常闭点NC断开,这是最基本的接触器控制,接触器就是靠触点的通断变化来间接控制电路的!

     交流接触器失电或者断电后,线圈不得电,铁芯没有电磁吸力,这个时候复位弹簧的弹力带动衔铁复位,衔铁弹起,这个时候衔铁带动交流接触器的触点系统移动,恢复为最起初的状态:常开点NO断开,常闭点NC闭合接通。

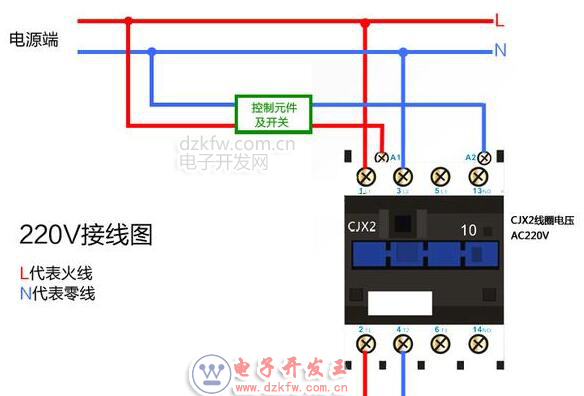

如下图为控制单相220V回路的接线。
