接地电阻测量原理与测量方法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-11-27
一、什么是接地电阻?
  接地电阻便是电流由接地装置流入大地再经大地流向另一接地体或向远处分散所遇到的电阻,它包含接地线和接地体自身的电阻、接地体与大地的电阻之间的触摸电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。接地电阻巨细直接表现了电气装置与“地”触摸的杰出程度,也反映了接地网的规划。在单点接地系统、干扰性强等条件下,可以采用打辅佐地极的丈量方式进行丈量。接地电阻首要分以下三种。
  1.维护接地:电气设备的金属外壳,混凝土、电杆等,因为绝缘损坏有或许带电,为了避免这种情况危及人身安全而设的接地。
  2.防静电接地:避免静电风险影响而将易燃油、天然气储藏罐和管道、电子设备等的接地。
  3.防雷接地:为了将雷电引进地下,将防雷设备(避雷针等)的接地端与大地相连,以消除雷电过电压对电气设备、人身产业的危害的接地,也称过电压维护接地。

二、接地电阻丈量的几种办法
1. 两线法
条件:必须有已知接地杰出的地,如PEN等,所丈量的成果是被测地和已知地的电阻和。假设已知地远小于被测地的电阻,丈量成果可以作为被测地的成果。
适用于:楼群稠密或水泥地等密封无法打地桩的区域。
接线:E+ES接到被测地,H+S接到已知地。

2. 三线法
条件:必须有两个接地棒:一个辅佐地和一个探测电极。各个接地电极间的间隔不小于20米。原理是在辅佐地和被测地之间加上电流,丈量被测地和探测电极间的电压降,丈量成果包含丈量电缆自身的电阻。
适用于:地基接地,建筑工地接地和防雷接地。
接线:S接探测电极,H接辅佐地,E和ES衔接后接被测地。

3. 四线法
基本上同三线法,在低接地电阻丈量和消除丈量电缆电阻对丈量成果的影响时替换三线法。丈量时E和ES必须单独直接衔接到被测地。该办法是所有接地电阻丈量办法中正确度最高的。

4. 单钳丈量
丈量多点接地中的每个接地址的接地电阻,而且不能断开接地衔接避免发生风险。
适用于:多点接地,不能断开衔接,丈量每个接地址的电阻。
接线:用电流钳监测被测接地址上的电流。

5. 双钳法
条件:多点接地,不打辅佐地桩,丈量单个接地。
接线:运用厂商指定的电流钳接到相应的插口上,将两钳卡在接地导体上,两钳间的间隔要大于0.25米。

三、接地电阻测试仪运用办法
1、运用接地电阻测试仪准备工作
①熟读接地电阻丈量仪的运用说明书,应全面了解仪器的结构、性能及运用办法。
②备齐丈量时所必须的工具及悉数仪器附件,并将仪器和接地探针擦洗洁净,特别是接地探针,一定要将其外表影响导电才能的污垢及锈渍整理洁净。
③将接地干线与接地体的衔接点或接地干线上所有接地支线的衔接点断开,使接地体脱离任何衔接联系成为独立体。

2、运用接地电阻测试仪丈量步骤

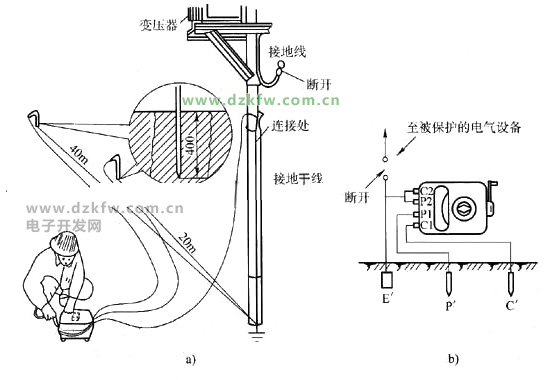

(1)、将两个接地探针沿接地体辐射方向别离刺进距接地体20m、40m的地下,刺进深度为400mm,如下图所示。




接地电阻测试运用图解:a)实际操作 b)等效原理
(2)、将接地电阻丈量仪平放于接地体附近,并进行接线,接线办法如下:
①用最短的专用导线将接地体与接地丈量仪的接线端“E1”(三端钮的丈量仪)或与C2、”短接后的公共端(四端钮的丈量仪)相连。
②用最长的专用导线将距接地体40m的丈量探针(电流探针)与丈量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的丈量探针(电位探针)与丈量仪的接线端“P1”相连。
(3)将丈量仪水平放置后,查看检流计的指针是否指向中心线,不然调理“零位调整器”使丈量仪指针指向中心线。
(4)将“倍率标度”(或称粗调旋钮)置于最大倍数,并慢慢地滚动发电机转柄(指针开始偏移),一起旋动“丈量标度盘”(或称细调旋钮)使检流计指针指向中心线。
(5)当检流计的指针接近于平衡时(指针近于中心线)加速摇摆转柄,使其转速到达120r/min以上,一起调整“丈量标度盘”,使指针指向中心线。
(6)若“丈量标度盘”的读数过小(小于1)不易读精确时,说明倍率标度倍数过大。此时应将“倍率标度”置于较小的倍数,从头调整“丈量标度盘”使指针指向中心线上并读出精确读数。
(7)核算丈量成果,即R地=“倍率标度”读数ד丈量标度盘”读数。
