三步就好,使用万用表来判断MOS管的好坏,测量MOS管好坏

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-05-10

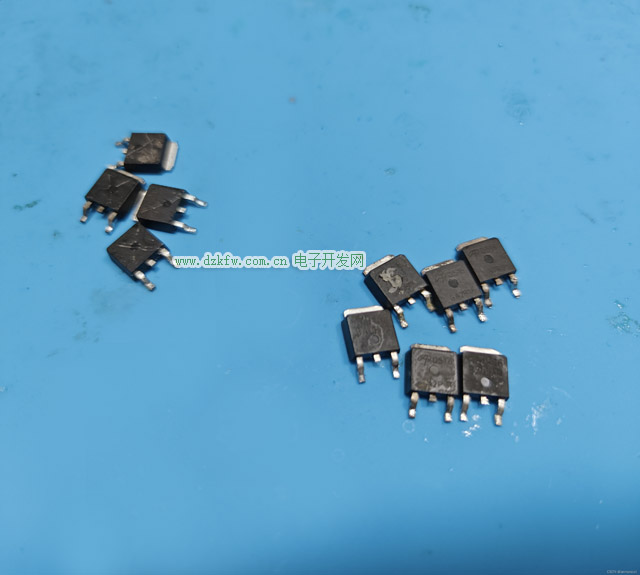

判断MOS管的好坏的方法,对于购买了二手MOS管的情况,或者部分MOS管损坏的情况下,是比较有需要的。

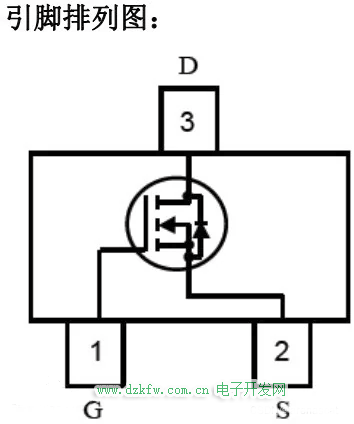

三端MOS管结构原理图

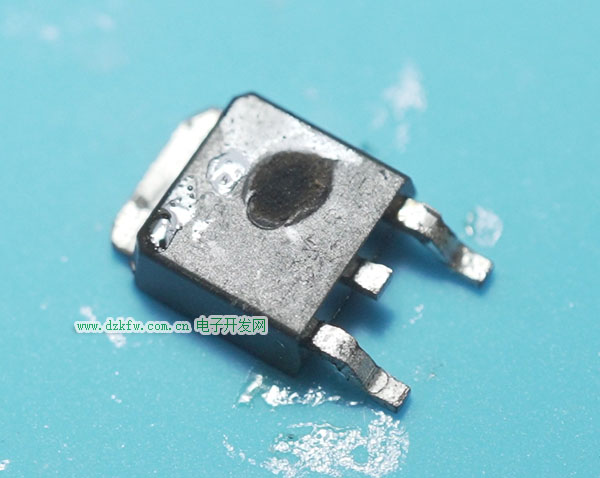

一些情况下,这种表面有烧毁痕迹的MOS管很容易判断为已损坏



但另外一些情况下,只能通过万用表来判断MOS管 ,这里以N沟道MOS管来举例说明如何判断



第一步

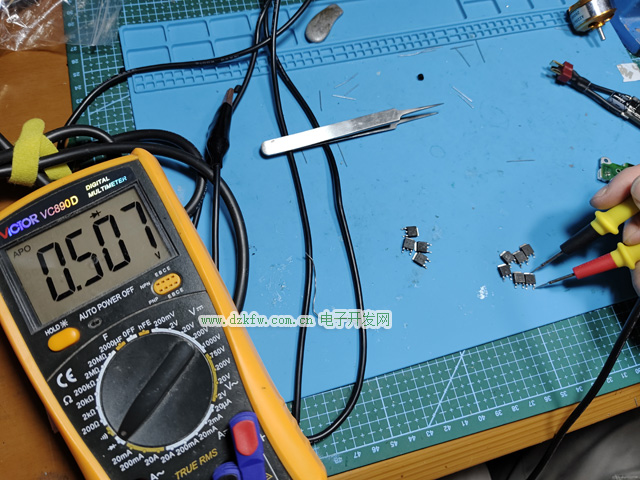

使用二极管档位来测量MOS管,多数时候导通电压应该在4.5-5.5V之间,负极接D引脚,正极接S引脚

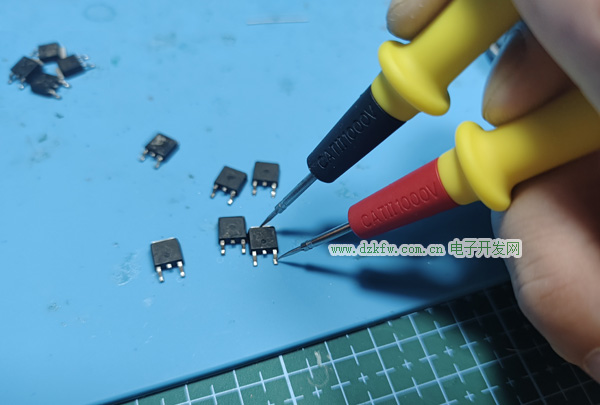

判断MOS管的好坏,使用万用表二极管档

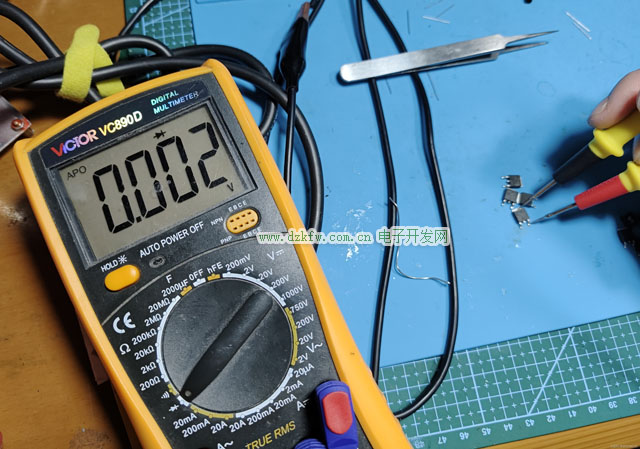

如果导通电压过低或者接近0,那么说明已经损坏

判断MOS管的好坏,使用万用表二极管档

第二步

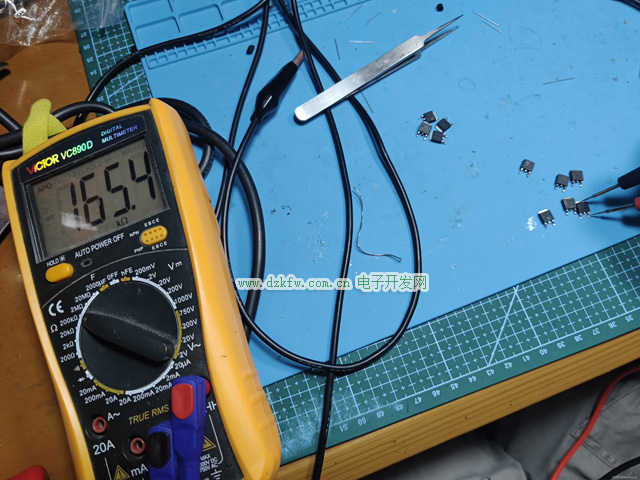

测量D和S之间的电阻,如果不是无穷大说明有损坏





第三步

给G极通电,设置在5V-12V,然后测量有没有完全导通,如果有很大的比如5欧姆甚至以上的电阻说明有问题



Tags:MOS管,测量,判断MOS管
