微波炉拆解图示,微波炉结构原理,轻松玩转微波炉维修

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-12-02

微波炉因其使用方便、卫生、实用,是很多家庭厨房的必备电器。

微波炉结构

微波炉电路原理

微波炉电路原理图



微波炉常有电脑式微波炉、机械式微波炉两种类型,电脑式微波炉选择按键多适合年轻人使用,机械式微波炉操作简便适合中老年使用。但无论是电脑式微波炉还是机械式微波炉,其几大主件都是相同的。因此在其出现故障时,除电脑式微波炉有电脑板检修、机械式微波炉有定时器检修外,其它主件检修都相同。

这里以一台出现不加热故障的机械式微波炉做实战检修,其过程将使人轻松玩转微波炉检修。

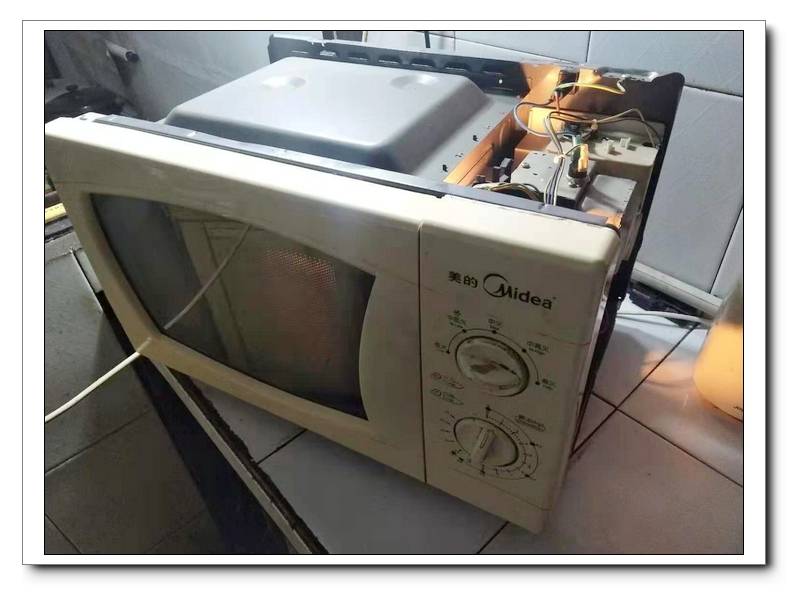

从机体后部和侧面松掉螺丝拆开封装,

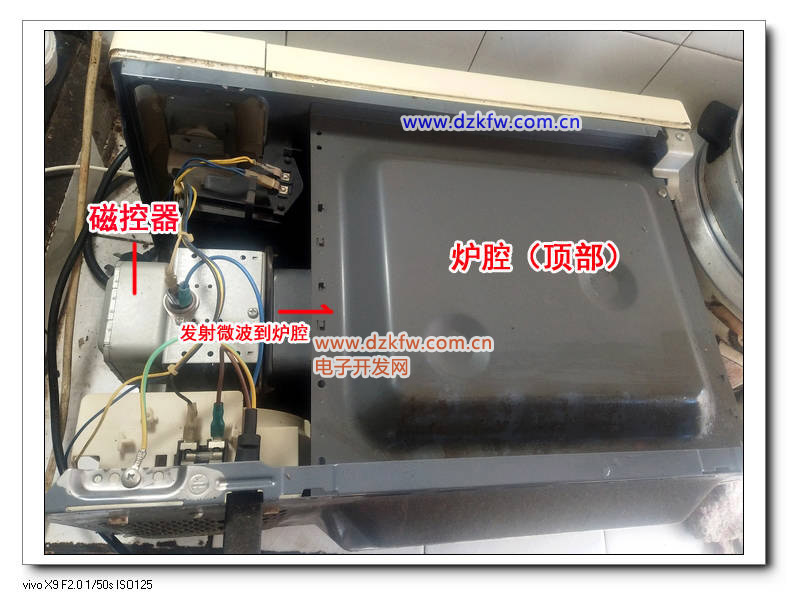

认识一下炉体中的磁控器、炉腔(顶部),

再认识一下高压变压器、高压保险管、高压电容等主件。

一、最容易出故障的是高压保险管、高压二级管、高压电容。

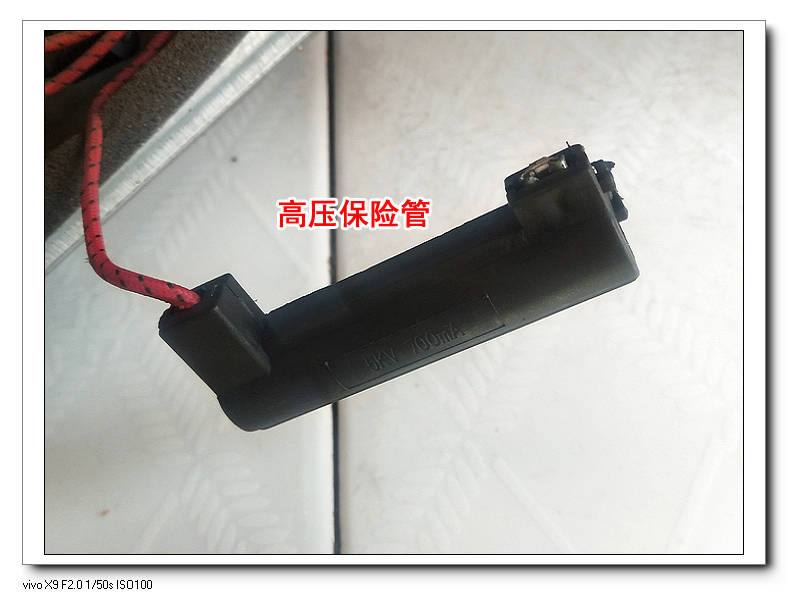

1、先检查高压保险管是否熔断。取下容易判断好坏的的高压保险管进行检查

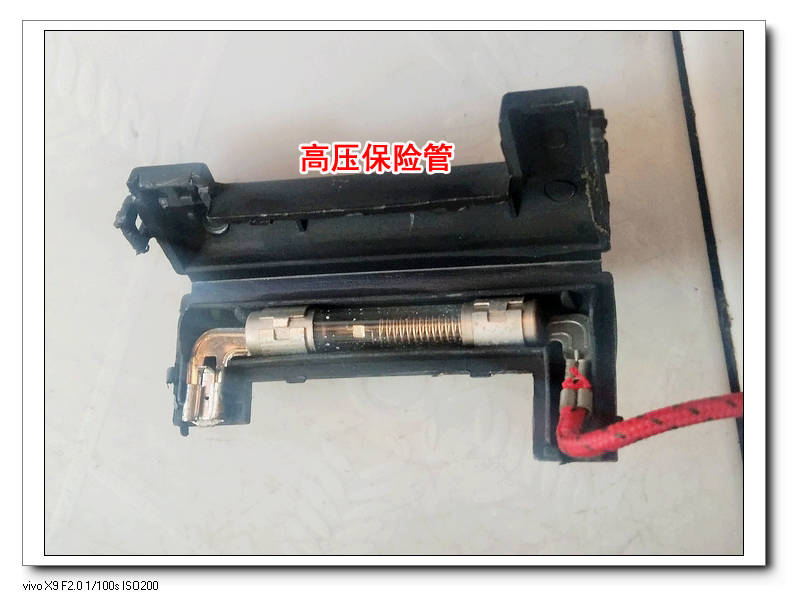

打开封装的塑料外壳即可看见管内情况

肉眼基本就能判断好坏。确定是否完好,测一下通断。

2、检查高压二级管是否击穿。方法一:用指针万用表R×10K档测二级管两端电阻,好的二级管正向电阻150K,反向则无穷大。

方法二:市电电压测试(如图,方便有危险,须严防触电)。好的二极管,万用表直流档、交流档都显示二极管两端电压110V左右。

3、检查高压电容好坏情况。方法一:用指针万用表R×10K档测电容阻值,正常电容放电后阻值为10MΩ左右,阻值无穷大则损坏

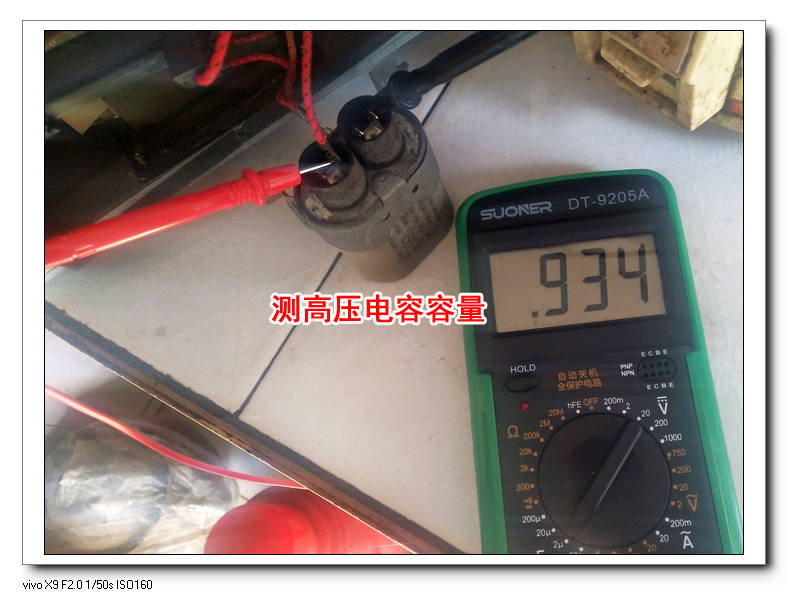

方法二:用表笔去测电容两极,看电容容量与容量标识是否大致相符,不相符就已损坏。

二、磁控器、高压变压器、定时器等其他主件故障的排查检修。 1、检查磁控器好坏。

磁控管的好坏主要是测量灯丝通断,如不通灯丝已损坏。

检查磁控器磁环及限温器好坏。如磁环有爆裂、裂纹,磁控器及限温器就已损坏。

2、检查高压变压器。主要检测高压变压器初级电压是否正常(市电),次级灯丝电压是否4V左右。对次级高压不好测、问题少可忽略

3、检查定时器故障。主要检查定时器运行模式下向高压变压器初级供电是否正常。不能正常供电就已损坏。

此微波炉不加热故障是定时器不能正常供电,更换定时器后即恢复正常。
