用电桥测量电阻、电容与电感

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-04-16

一、直流电桥

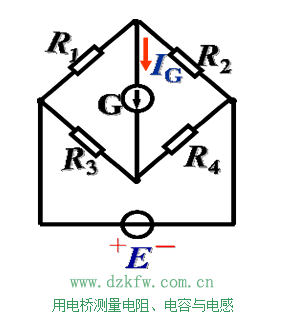

1. 电路

用电桥测量电阻、电容与电感

2. 工作原理

当检流计 G 中无电流流过时,电桥达到平衡。

电桥平衡的条件为 R 1 R 4 = R 2 R 3

R 1 = R x 为被测电阻,则 Rx=(R2/R4)R3

测量时,先将比臂调到一定比值,然后再调节较臂直到 电桥平衡为止。

最常用的单臂直流电桥 ( 惠斯登电桥)用来测量约 1 W 0.1M W 电阻。

二、交流电桥

交流电桥用来测量电容和电感。

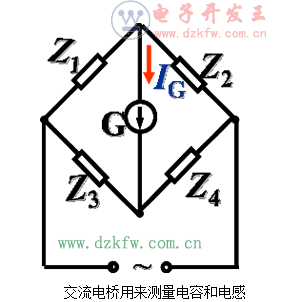

1. 电路

交流电桥用来测量电容和电感

2. 工作原理

交流电桥平衡的条件为 Z 1 Z 4 = Z 2 Z 3 , 即 | Z 1 | | Z 4 | = | Z 2 | | Z 3 | ,ф1+ф4=ф2+ф3。

为使平衡容易调节,常将两个桥臂设计为纯电阻。

( 1 )当选 Z 2 和 Z 4 为纯电阻时,则 Z 1 和 Z 3 必须同为电感性 或电容性。

( 2 )当选 Z 2 和 Z 3 为纯电阻时,则 Z 1 和 Z 4 必须一个为电感 性,而另一个为电容性。

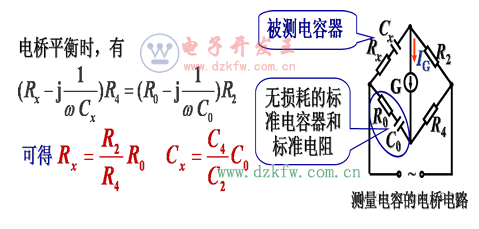

1.电容的测量

用电桥测量电容

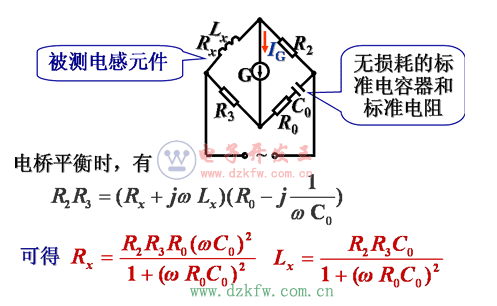

2. 电感的测量

用电桥测量电感
