示波器探头使用方法图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-6-28

示波器探头使用方法图解:    1.探头结构

    以日常使用较多的LP-16BX探头为例,其典型结构如图1所示,它的一端具有一个挂钩,检测波形时可以钩到电路的元件引脚上,挂钩外有一个护套,内有弹簧。检测时用手将护套拉下,挂钩才露出来。

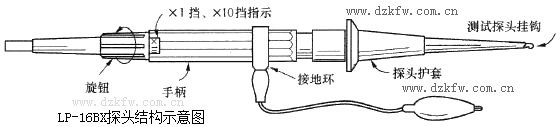

示波器探头,LP-16BX探头结构示意图

    1    LP-16BX探头结构示意图

    2.接地环和接地夹

    探头中间有一个接地环和接地夹,用于与被检测的电路地线相连。使用时如果没有正确接地,就不能正常检测波形。

    3.衰减转换开关

    在探头的尾部有一个衰减转换开关,旋转下部的套筒形旋钮可以进行x1挡或x10挡的选择。在手柄下部标有选择指示,x10挡即表示检测送入的信号被衰减1/10,因此示波器上观测的值要乘以10

    4BNC型插头

    探头通过电缆将信号送到示波器的信号输入端,探头电缆的另一端有一个BNC型插头,在插头的部分有一个校正电容器的调整端。如图2所示。

示波器探头校正,LP-16BX探头校正电容的位置示意图

    2    LP-16BX探头校正电容的位置示意图

    5.探针

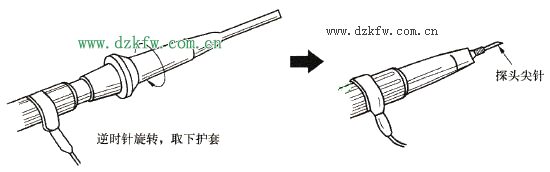

    如图3左边所示,当逆时针旋转挂钩护套,取下护套以后,就可以将挂钩部分卸下来,露出探头的探针,如图3右边所示。这样,在检测密度很高的电路板时,可用探针点到检测部位,以免与其他元件短路。

示波器探头结构示意图,LP-16BX探头结构示意图

    3    LP-16BX探头结构示意图

    6.在x10挡测量

    示波器探头在x10挡具有高阻抗和低电容量的特性,但是输入电压的幅度被衰减为1/10,在测量时注意这个特点,即

    测量的电压值=示波器灵敏度(V/DIV)×屏幕幅度x10

    例如,示波器灵敏度挡为1 V/DIVx屏幕幅度为SDIVx10,则测量电压值应为50V

    注意:在x10挡测量信号波形,必须调整探头上的电容器,使方波的顶部平直。

    7.在x1挡测量

    x1挡测量,实际上就是将被测量信号直接送到示波器而没有衰减。因此,输入电容量比较大,约为250 pF。测量时必须考虑这个因素。
