用示波器查找故障的方法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-6-13

  在维修过程中,维修人员在检修疑难故障或数字电路(如机顶盒)时,单凭万用表检查,有时很难找出故障部位。如借助示波器进行检查,观察相关电路是否存在波形或波形是否正常,这样可大大地加快分析判断故障的速度。下面介绍用示波器检测数字卫星电视接收机相关电路的波形,分析判断故障部位的方法。

  (1)测量前的注意事项

    ①使用示波器前,检查示波器接地是否良好,然后接通电源,让仪器预热几分钟。接着,按示波器使用说明,检查、调整仪器工作状态。由于数字卫星电视接收机大多为数字信号,宜用高阻抗探头检测。

  ②在检测接收机之前,要熟悉接收机各部分电路工作原理、信号流程及信号波形,这样才能根据所测的波形有无或波形是否正常来分析判断故障部位,避免因盲目检查浪费时间或损坏IC芯片。

  ③要根据故障现象,在可能出现故障的电路中,测量该单元电路的信号波形有无或是否正常来判断故障部位,然后再用万用表对可能产生故障的电路进行电压或电流、电阻等检测,并对周边相关元件进一步检查。由于IC芯片的引脚相距很近,在检查时要防止引脚之间短路,以免损坏IC芯片。

  (2)用示波器检测接收机各单元电路波形实例

    下面以康佳S9806型数字卫星电视接收机为例,用示波器测试出各单元电路的波形供参考。

  康佳S9806型数字卫星电视接收机各单元电路测试波形如下:

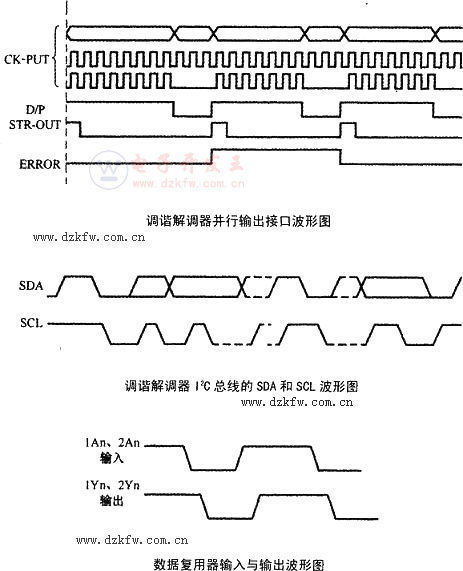

  ①调谐解调器并行输出接口的波形如上图所示。

  ②调谐解调器IIC总线的SDA和SCL波形如中图所示。

  ③数据复用器输入与输出波形如下图所示。

康佳S9806型数字卫星电视接收机各单元电路测试波形

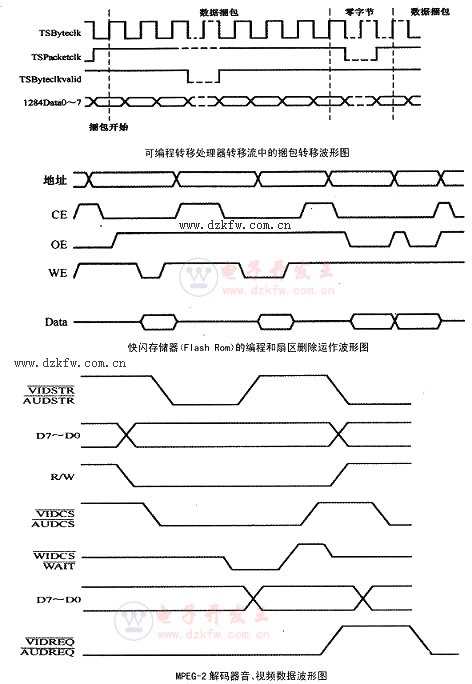

  ④可编程转移处理器转移流中的捆包转移波形如上图所示。

  ⑤快闪存储器(FlashRom)的编程和扇区删除运作波形如中图所示。

  ⑥MPEG-2解码器音、视频数据波形如下图所示。

42574

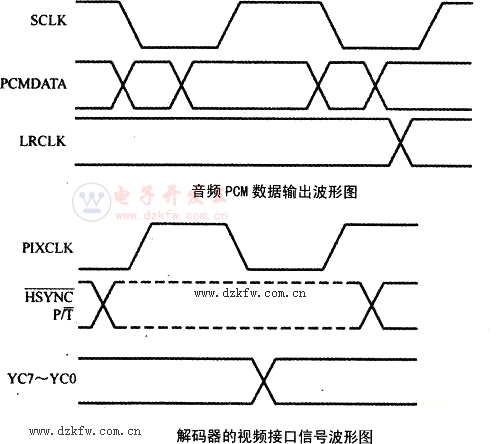

  ⑦音频PCM数据输出波形如上图所示。

  ⑧解码器的视频接口信号波形见下图所示。

  ⑨解码器的PAL-N制顺序模VBI波形见原理图所示。

25885
