用LM3886制作50W高品质功放电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-14

LM3886是美国国家半导体公司新出的一款带过压、过高温保护的高保真大功率音乐IC,其外围电路简单、制作方便。其性能如下:
 ·VCC=±28V OUTPUT=68W/4Ω、38W/8Ω
 ·VCC=±35V OUTPUT=50W/8Ω
 ·峰值功率:135W
 ·信噪比≥92db
 ·转换率:19V/us
 ·互调失真:0.04%
 ·11脚TO-220封装
 ·静音功能
 ·SPiKeTM保护功能
  LM3886有两种型号:LM3886TF和LM3886T,前者散热片绝缘,后者不绝缘。
  下图为美国国家半导体公司提供的应用电路图:

用LM3886制作50W高品质功放电路

怎么样?简单吧。以下是元器件清单:
  R1:1KΩ 1/4W 金膜
  RM:33KΩ 1/4W 金膜
  Ri:1KΩ 1/4W 金膜
  Rf1:20KΩ 1/4W 金膜
  R6: 10Ω/3W
  L:0.7uH 用Φ1的漆包线在签字笔上饶4圈,取下来就行了
  Ci:10uF /35V 钽电容
  其余电容一律为100uF/50V 电解电容
  电位器为10KΩ指性
        下面是我排版的PCB图,单面板,自己动手加工很容易的。因为只是纯后级,电位器就取消了;静音常开,开关也取消了;在输出端加入了3Ω/2W的电阻和0.1PF的喇叭补偿电路。下面左图为PCB走线图,右图为元件排列图,马上抓下来照作,然后告诉我效果如何?千万不要告诉我不响哦 : )

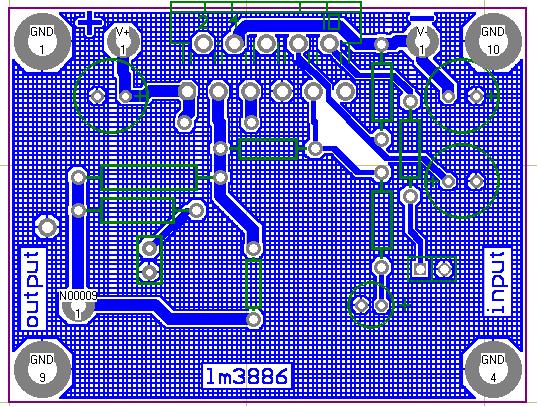

下图是我排好版送电路板厂加工的PCB图:
