音箱分频器音响二分频器电路图(六款模拟电路设计原理图详解)

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-13

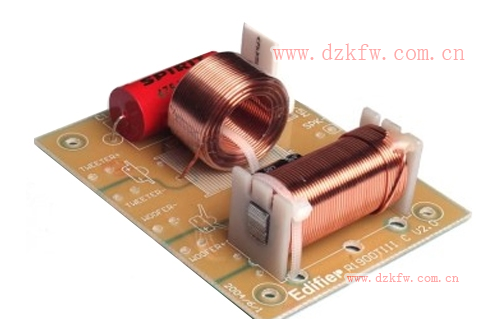

音箱分频器工作原理

音箱分频器原理1

从工作原理看,分频器就是一个由电容器和电感线圈构成的滤波网。高音通道只让高频信号经过而阻止低频信号;低音通道正好相反,只让低音经过而阻止高频信号;中音通道则是一个带通滤波器,除了一低一高两个分频点之间的频率能够经过,高频成分和低频成分都将被阻止。

音响二分频器电路图(六款模拟电路设计原理图详解)

音箱分频器原理2

看似简单,但在实践运用的分频器中,为了均衡上下音单元之间的灵活度差别,厂家们需依据不同状况参加大小不一的衰减电阻或是由电阻、电容构成的阻抗补偿网络,不同的设计和消费工艺自然使分频器这个看似不起眼的元件在音箱中产生了效果不一的影响。而这些细节,正式一切HIFI器材必需追求的,这也是HIFI与普通民用设备的根本区别。

音箱分频器电路的作用

1.在播放音乐时,由于扬声器单元本身的能力与构造限制,只用一个扬声器难以覆盖全部频段,而假如把全频段信号不加分配地直接送入高、中、低音单元中去,在单元频响范围之外的那局部“多余信号”会对正常频段内的信号复原产生不利影响,以至可能使高音、中音单元损坏。由于这个缘由,设计师们必需将音频频段划分为几段,不同频段用不同扬声器停止放声。这就是分频器的由来与作用。

2.分频器就是音箱中的 “大脑”,对音质的好坏至关重要。功放输出的音乐讯号必需经过火频器中的各滤波元件处置,让各单元特定频率的讯号经过。要科学、合理、严谨地设计好音箱之分频器,才干有效地修饰喇叭单元的不同特性,优化组合,使得各单元扬长避短,淋漓尽致地发挥出各自应有的潜能,使各频段的频响变得平滑、声像相位精确,才能使高、中、低音播放出来的音乐层次清楚、合拍,明朗、温馨、宽广、自然的音质。

3.在实践的分频器中,有时为了均衡高、低音单元之间的灵活度差别,还要参加衰减电阻;另外,有些分频器中还参加了由电阻、电容构成的阻抗补偿网络,其目的是使音箱的阻抗曲线心理平整一些,以便于功放驱动。

音响二分频器电路图(一)

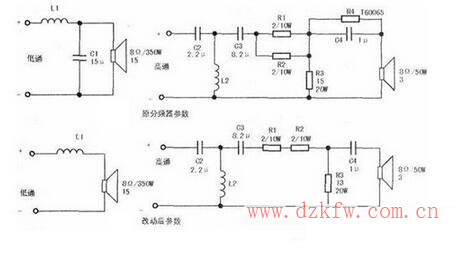

6db分频方式与24db分频方式比较.6db分频裸露分频方式易于调整出平直的声压,但中频及中低频段的调整远不及24ab分频方式易于得心应手,24ab分频方式用的元件多,并将频段分割来调整,对于声压频率特性的平直要比6ab分频方式难调得多。这里还采用了分流电路补偿及阻抗电路补偿,做得不好极容易产生失真。

音响二分频器电路图(六款模拟电路设计原理图详解)

音响二分频器电路图(二)

分频器是音箱中的“大脑”,对音质的好坏至关重要。功放输出的音乐讯号必须经过分频器中的过滤波元件处理,让各单元特定频率的讯号通过。要科学、合理、严谨地设计好音箱之分频器,才能有效地修饰喇叭单元的不同特性,优化组合,使得各单元扬长避短,淋漓尽致地发挥出各自应有的潜能,使各频段的频响变得平滑、声像相位准确,才能使高、中、低音播放出来的音乐层次分明、合拍、明朗、舒适、宽广、自然的音质效果。

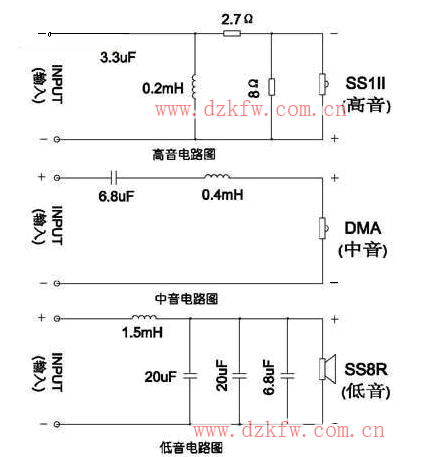

音箱分频器是一种组合式滤波器,可以将声音信号分成若干个频段。音响的二路分频器就是由一个高通滤波器和一个低通滤波器组成,而三路分频则又增加了一个带通滤波器。本文所介绍的是一款简单的音箱三路分频器电路图,输入端可接同一输出端。如图所示。

音响二分频器电路图(六款模拟电路设计原理图详解)

音响二分频器电路图(三)

如下图所示的是一款简单的分频器电路图。其中L1与C1组成的低通滤波器将200-54的分频点选在1.5kHz,这里将它的分频点适当提高,主要是单元特性好,更重要是音频的功率多半都集中在中低频,适当提高低频单元的截止频率,可以充分发挥单元特长,给出的声音将更加饱满有力度。如果分频点过低,不但丧失了单元优势,反而还会加重中频单元的负担,引起振幅过载、失真增大等弊病。

虽然中频单元的有效频响宽达800Hz~10kHz,L2、L3与C2、C3组成的带通滤波器仅取其1.5~6kHz的一段频带,这也是它的黄金频段。L4、C4构成的高通滤波器将YDQG5-14的分频点定为6kHz,本单元的下限截止频率也取得较高,将更加轻松自如地在高频段发挥它的特长。由于合理的选择分频点,3个单元各自都工作在声效率最高的频带,故系统的综合灵敏度也要比各单元的平均特性灵敏度高出1~2dB.

此分频器元件少,电路也很简单,对于分频电容器最起码的要求是高频特性好,耗损及容量误差小。目前的聚丙烯CBB无极性电容器的耗损角正切值仅为0.08%~0.1%,高频性能优异,体积小、无感、价廉,完全能胜任Hi-Fi系统分频电路的需要。本音箱选用耐压为63V的CBB21、CBB22电容器,9.4uF的用2只4.7uF的并联即可。

音响二分频器电路图(六款模拟电路设计原理图详解)

音响二分频器电路图(四)

有源电子三分频音箱简易电路图

下图介绍的有源电子三分频音箱,有源器件有双运放集成电路各一只,电路简洁明了,而且具有音量、音调控制功能,调测容易,是发烧友理想的选择。

高品质功放集成电路的应用,不仅使HI-FI放大器的制作大为简化,同时也使越来越多的功放电路采用了电子分频方式。电子分频又称前级分频,其优点在于:由于扩音设备与扬声器之间不插入损耗大的LC元件,使得放音系统的阻尼因数获得改善,频率互调失真明显减小,在主观听觉上,电子分频的功放,放音时低音深沉,中音流畅,高音清晰,层次分明,解析力很高,令人耳目一新之感。

有源电子三分频音箱简易电路图

但是电子分频也有缺点,它采用几路分频,扩音设备与扬声器之间就要有几对传输线,连接麻烦且凌乱。把功放与扬声器音箱合为一体,组成有源音箱是改善上述缺点的途径之一。这样的有源音箱使用灵活方便,可以简单便捷地与收音头、卡座、VCD机组合在一起。

音响二分频器电路图(五)

音箱分频器电路图如下两图所示,从电路结构来看,分频器本质上是由电容器和电感线圈构成的LC滤波网络,高音通道是高通滤波器,它只让高频信号通过而阻此低频信号;低音通道正好想反,它只让低音通过而阻此高频信号;中音通道则是一个带通滤波器,除了一低一高两个分频点之间的频率可以通过,高频成份和低频成份都将被阻止。

音响二分频器电路图(六款模拟电路设计原理图详解)

音箱分频器电路图

连接高音喇叭的电路:让电流先流过电容器,阻止低频,让高频通过,并且喇叭与一个线圈并联,让线圈产生负电压,那么这个电压对于高音喇叭来说正好是一个电压补偿,于是可以近似地逼真还原声音电流。

音响二分频器电路图(六款模拟电路设计原理图详解)

音箱分频器电路图

连接低音喇叭电路:电流先流过线圈,这样高频部分被阻止,而低频段由于线圈基本没有阻碍作用而顺利通过,同样,低音喇叭并联了一个电容器,就是利用电容器在高频的时候产生一个电压来补偿损失的电压,道理和高音喇叭端是一样的。

在实际的分频器中,有时为了平衡高、低音单元之间的灵敏度差异,还要加入衰减电阻;另外,有些分频器中还加入了由电阻、电容构成的阻抗补偿网络,其目的是使音箱的阻抗曲线心理平坦一些,以便于功放驱动。

音响二分频器电路图(六)

从工作原理看,分频器就是一个由电容器和电感线圈构成的滤波网。高音通道只让高频信号经过而阻止低频信号;低音通道正好相反,只让低音经过而阻止高频信号;中音通道则是一个带通滤波器,除了一低一高两个分频点之间的频率能够经过,高频成分和低频成分都将被阻止。

音响二分频器电路图(六款模拟电路设计原理图详解)
