浅谈有源电子分频器 有源电子分频器电路图

作者:佚名    文章来源:本站原创    点击数:4696    更新时间:2018-11-13

这里介绍的有源分频器可装入-个单独的机箱内,其面板上只有电源开关。此分频器末设用户控制,既没有用来改变分频频率的开关,也没有输出信号的外部电平控制。要改变对场声器的激勘,就必须调整驱动放大器的音量控制。

在后面板上,有四对RCA播口,一对用于立体声售号输入,另外三对则分别用于立体声的低音、中音和高音信号的输出。

后面板上还有一个NEC电源插座和一↑接在电源变压器切级电路的保险丝盒。

在机箱内,全部电路均装在一块尺寸为219mnx99mm的印0剧电路板上,一组RCA输入和输出播座亦装在其上。唯一的外部接线是环形电源变压器的次级与电路板的连接线。

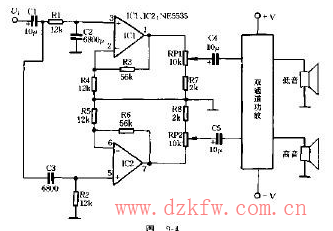

采用有源分频器可以降低对功放带宽的要求;省去了大功率的LC元件;分频点也易于调整,且可以获得比功率分频更佳的效果。这里介绍两种有源二分频器电路。如图9-4所示为有源二分频器组成的功放电路。IC1、R1、R4、R3、C2组成一阶低通滤波器,以便从输入信号C1中分离出小于截止频率FOL的音频信号。

有源分频器构成解析

RC分频网络

最简洁的电子分频网络只采用电阻R和电容C两种元件即可组成。图1为一阶二分频网络及其特性示意图。

浅谈有源电子分频器 有源电子分频器电路图

对于图1的一-阶二分频RC网络。无论是高通滤波器还是低通滤波器的元件,均可用下式计算。

浅谈有源电子分频器 有源电子分频器电路图

式中fc为高通或低通滤波器的截止频率即分频频率(HZ)。 R的单位为kQ, C的单位为uF。

一阶分频网络的衰减斜率不大,仅为6dB/oct(倍频程)。如果把一阶网络串联起来,可构成二阶、三阶。..分频网络,其中尤以二阶网络最为常用。图2为二阶二分频网络

浅谈有源电子分频器 有源电子分频器电路图

显然,二阶分频网络的衰减斜率由一阶网络叠加而成,达到12dB/oct。不过,二阶网络并非一-阶网络的简单串联,计算这种网络时,应注意以下两个问题:

1.后面的一阶网络是前面一阶网络的负载。如果把两个完全一-样的一阶网络直接串联起来,就会产生相互干扰。为了避免这种影响,后面的一阶网络的阻抗应尽量高-些。一般可取为前者的5~ 10倍。

具体一点说,对于高通滤波器(见图2),后级的R值应取为前级Rh的5~ 10倍。与此同时后级的C值则按相应在比例减小,即取前级C值的1/5~1/10。同理,对低通虑波器,后级的R值取前级RL值的5~10倍,C值则取前级C值的1/5~1/10.计算公式fc= 159/RC则不变。

2.由于二闕絡カ一畍网絡串眠而成。一网絡的衰減斜率カ-6dB/oct,即在たc赴衰減3dB圏3a),于是兩个一畍网絡串朕后,在e赴的衰減幅度将迭-6d8(圏3b)从而使分頻点fc赴的合成頻呵出現下凹。内了避免出現遉紳現象,由圏3可知,低通馮波器的截止頻率(-3dB点)f立遁当提高, 而高通濾波器的截止頻率(-3dB点fn立造当降低。如果分頻网絡的分顎点取労c,那幺可取ル=15tc, fh-tc/1 5.込桙大致。上可保証在分頻点t処衰減幅度仍カ3d8左右,而線合頻呵比較平直无下凹現象。

浅谈有源电子分频器 有源电子分频器电路图

最后,无论是图还是图2的分频网络,实际使用时总要受到前、后级其他电路的并联作用的影响,从而使得分频特性发生偏移。通常都必须在分频网络前、后各加一-级缓冲放大器与其他电路隔离。常用的缓神放大器是阴极跟随器。

1.基本用法

电子分频的基本用法是取代一般音 箱中的LC功率分频,见恩8a和8b。 为此需要去掉音箱中的LC分频元件,然后用两台功放(也可以是一台立体声功放中的左、右声道直接驱功高音和低音扬声器)。本分频器则用来驱动高音功放和低音功效。此时只要查得音箱分频点,即可计算RC分频网络元件值。此外,音箱最好月备双线分音接线柱,以便驳接。

2.添加超高音

现在许多发烧友手头使用中高档书架箱或中大型音箱的上限频率都在20kH2范围内。SACD和DVD-Audio的高频现在许多发烧友手头使用中高档书架箱或中大型音箱的上限频率都在20kHz范围内。SACD和DVD-Audio的高频响应可达50-100kHz,一个简单而有效的方式是添加一只超高音扬声器,分频点可选在10~ 15kHZ。(见图8c)现在国外市场上已有单独超高音扬声器可购,可直接置于音箱上面。超高音扬声器实际所需功率较小,因此高音功放的功率不必很大。如果两台功放的功率一样大小,宜在高通输出电平调整电位器图6中50k2)之前串一适当阻值的固定电阻,以免不慎损坏超高音单元。

3.添加超低音

在现有的系统上加一台超低音箱, 分频点即选为100~300Hz, 并尽可能低一些(见图8d)。超低音箱可用市售的商品箱,此时就无须低音功放。也可使用大口径低音单元自制,但需要配一台低音功放。

有些发烧友觉得,加超低音后效果反而不好。应该说这是一个普遍现象。 其原因主要是房间的声学处理不到

有源分频器电路图解

1C2、R2、R5、R6、C3组成高通滤被器,从输入信号U分离出大于截止频率fu的音频信号。

该分频器由低通和高通两个滤铍器并联而成,输入信号通过分频器后分成小于2kHz和大于2kHz的两个音须信号。分别供给双通道功率较大,再驱动低音及高音扬声器发声.CI为偏直耦合电容、RP2可作音调控制。这种分频器结构简单,工作稳定,分频点调整方便,装置容易,有一定放大倍效。缺点是最大衰减速率只有一20dB/十倍频程,使高低音分离不够砌底:与无源分频器比较增加了一个功放通道

浅谈有源电子分频器 有源电子分频器电路图
