有源低音音箱电路,功放电路--LM1875 POWER Amplifier

作者:佚名    文章来源:本站原创    点击数:2825    更新时间:2017-11-27

有源低音音箱电路,功放电路--LM1875 POWER Amplifier

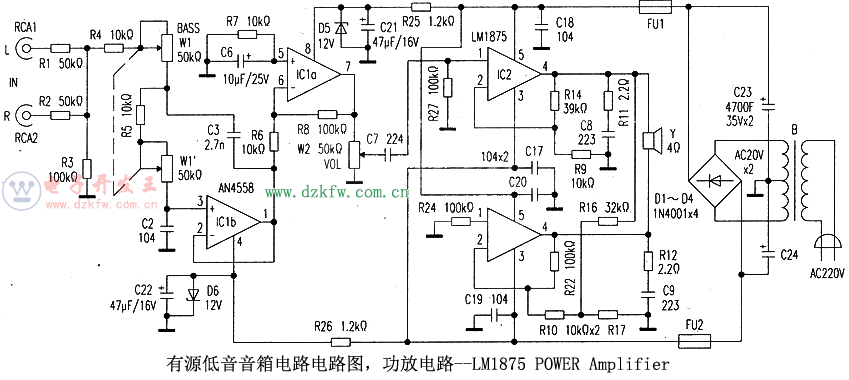

有源低音音箱电路电路图,功放电路--LM1875 POWER Amplifier

  音箱信号由RCA1、RCA2两只莲花插座端输入。L_R声道音频信号输入后,由R1、R2电阻隔离,再经R3-R4混合分压后,信号进入IC1运放电路。IC1运放中的Ic1b运放单元,与R4~R6、w1~w1’、c2~c3等外围元件,组成一个RC二阶型低通选频有源滤波电路。此电路具有每倍频程12dB衰减斜率特性,并可通过调整w1(w1')同轴双联电位器、控制电路低频选频频率,以进行与主音响之间的最佳音效协合与平衡。调整w1(w1')时,根据此电路元件参数.选频频率大概可在150Hz~1kHz范围内。

    IC1b电路之后.由R6~R8及C6和IC1a运放单元.组成一缓冲放大电路。放大后被提升的低频信号.再从IC1a⑦脚.输出到w2电位器上;可由W2完成音箱的音量控制操作。

  音量电位器W2上音频信号,送至末级功放电路。其电路由两只“LM1875型号Ic功放集成电路组成(两功放块IC2~Ic3组成输出功率较大的桥式输出BTL式功放电路)。该电路具有失真低、共模抑制比高、性能稳定、电源利用率高的特点。而且.该LMl875型功放IC电路.音色醇厚.具有胆机风味!为充分发挥LMl875的音色性能(这里由IC2~IC3组成的BTL电路.其反馈环节上,除却了反馈电容.以让电路“直流化”形式;从而,进一步地拓宽音频带宽)。但并未因此出现中点工作电位偏差现象。为保证IC工作更加稳定(虽然加上该IC块内设有防止过热、过载自保功能),实际生产时.音箱厂家还为IC2~Ic3上,装置了一块230mm×115mmx2mm大面积型铝质散热器,可进一步保证IC2~Ic3的工作安全。

    该末级功放电源,是从变压器次级双“AC20V”电压,经过D1~D4、C23、C24整流滤波,所得“±DC25V”电压供电。前级IC1(a~b)电路的电源,则是“±DC25V”电源.经由R25→c21→D5、R26→C22→D6电路稳压,得到的一组“±DC12V”电压提供电源工作。
