鼠笼型和绕线式三相异步电动机的区别

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-03-05
日常工作中最常见的三相异步电动机有鼠笼型电机和绕线式电机。这是根据它们的转子结构来分类的。

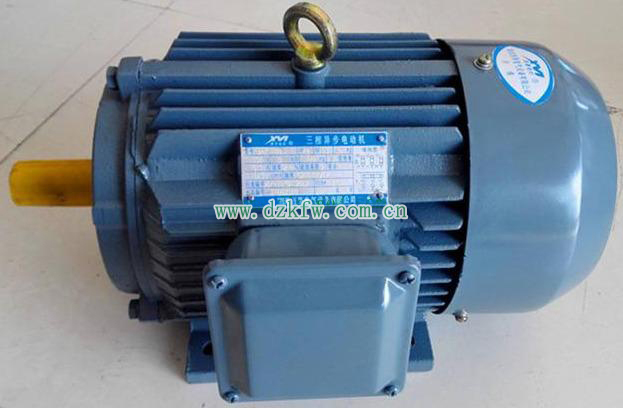

鼠笼式三相异步电动机

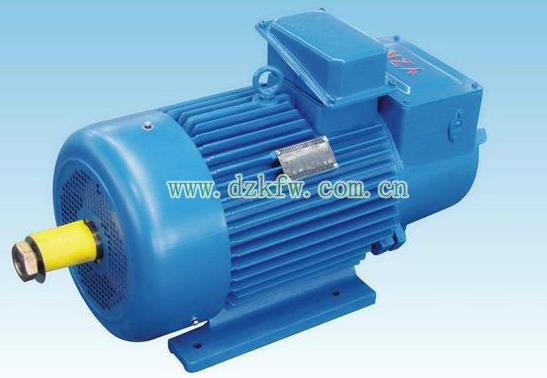

绕线式异步电动机
从外观上看,最明显的区别就是绕线式电机带转子滑环,鼠笼式电机不带。
鼠笼型电机转子绕组是自己短路的绕组,在转子在每个槽中放有一根导体,导体比铁芯长,在铁芯两端用两个端环将导体短接,形成短路绕组。若将铁芯去掉,剩下的绕组形状似松鼠笼子,故称鼠笼式绕组。

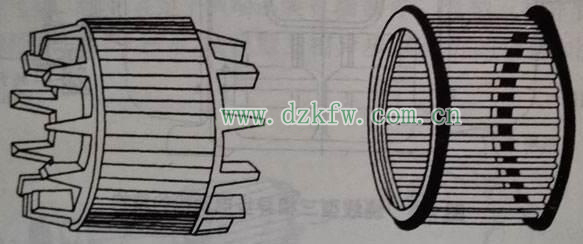

鼠笼型电机转子
绕线型电机:转子是铜线绕制的线圈,线圈末端是通过滑环引到启动控制设备上。

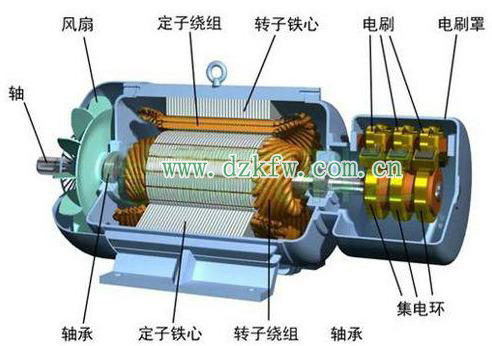

绕线式电机
优缺点如下:
1.鼠笼式异步电动机:
优点:结构简单,启动方便,运行可靠,体积小,坚固耐用,便于维护、检修和安装,成本低等。
缺点:启动转矩较小, 功率因数较低,转速不易调节,直接启动时启动电流大。正常情况下,鼠笼型电机冷状态下运行启动2-3次,每次间隔时间不得小于5分钟。热状态下运行启动一次。鼠笼式异步电动机在频繁启动时,还容易造成鼠笼断条。
2.绕线式异步电动机:
优点:通过在转子回路中串入外加电阻,降低了启动电流和转速,增加了启动转矩。可以改善电动机的启动和调速性能。
缺点:结构复杂,维护较麻烦,运行可靠性较差,价格较贵。
