一款有趣的直流电机驱动电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-23

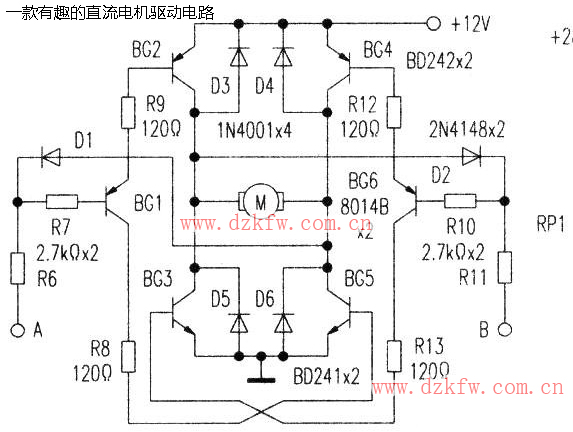

  下图的桥式驱动电路其一它是以低电平触发电机运转;其二控制端A、B具有触发锁定功能;其三具有多种保护,如D1、D2的触发锁定.D3~D6的功率管集电极保护等。因此本电路只有三种输入状态有效,电机仍有五种工作状态。D1—D2的作用是:若A为低电平时.BG1、BG2、BG5导通.BG2集电极的高电平将通过D2封锁B端的输入,保证BG6截止。若本电路采用TTL电路触发,必须选用集电极开路门电路。

一款有趣的直流电机驱动电路
