电动机拆卸步骤

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-10

    首先拆下电动机的外部接线,并做好标记,例如对于异步电动机,应做好与三相电源线对应的标记,对于直流电动机,应分别做好并励绕组、电枢绕组等与外部接线对应的标记。然后将底脚螺钉松开,把电动机与传动机械分开。
    其次拆卸电动机轴上的带轮或联轴器,有时需要先加一些煤油在带轮的电动机轴之间的缝隙中,使之渗透润滑,便于拆卸。有的轴和轮配合较紧的,还需要对轮迅速加热,才能将轮拆下。
    然后对于装有滚动轴承的电动机,应先拆下轴承外盖,再松开端盖的紧固螺钉,并在端盖与机座外壳的接缝处做好标记,将卸下的紧固端盖的螺钉拧入电动机端盖上专门设置的两个螺孔中,将端盖顶出。
    最后拆卸带有电刷的电动机时,应将电刷自刷握中取出,对去直流电动机,还要将电刷中性线的位置做上标记。抽出转子时,必须注意不要碰伤定子线圈,转子重量不大的,可以用手抽出;重量较大的,就应该用起重设备来吊出。

1拆卸步骤
a、带轮或联轴器;
b、前轴承外盖;
c、前端盖;
d、风罩
e、风扇;
f、后轴承外盖;
g、后端盖;
h、抽出转子;
i、前轴承;
j、前轴承内盖
k、后轴承;
l、后轴承内盖。
2.皮带轮或联轴器的拆卸
拆卸前,先在皮带轮或联轴器的轴伸端作好定位标记,用专用位具将皮带轮或联轴器慢慢位出。拉时要注意皮带轮或联轴器受力情况务必使合力沿轴线方向,拉具项端不得损坏转子轴端中心孔。
3.拆卸端盖、抽转子
拆卸前,先在机壳与端盖的接缝处(即止口处)作好标记以便复位。均匀拆除轴承盖及端盖螺栓拿下轴承盖,再用两个螺栓旋于端盖上两个项丝孔中,两螺栓均匀用力向里转(较大端盖要用吊绳将端盖先挂上)将端盖拿下。(无顶丝孔时,可用铜棒对称敲打,卸下端盖,但要避免过重敲击,以免损坏端盖)对于小型电动机抽出转子是靠人工进行的,为防手滑或用力不均碰伤绕组,应用纸板垫在绕组端部进行。
4.轴承的拆卸、清洗
拆卸轴承应先用适宜的专用拉具。拉力应着力于轴承内圈,不能拉外圈,拉具顶端不得损坏转子轴端中心孔(可加些润滑油脂)。在轴承拆卸前,应将轴承用清洗剂洗干净,检查它是否损坏,有无必要更换。
5.装配异步电动机
(1)用压缩空气吹净电动机内部灰尘,检查各部零件的完整性,清洗油污等。
(2)装配异步电动机的步骤与拆卸相反。装配前要检查定子内污物,锈是否清除,止口有无损坏伤,装配时应将各部件按标记复位,并检查轴承盖配合是否合适。
(3)轴承装配可采用热套法和冷装配法。

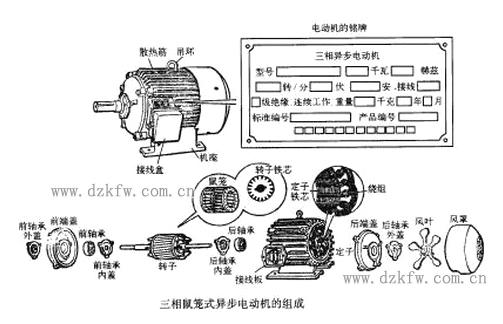

电动机拆卸步骤图解

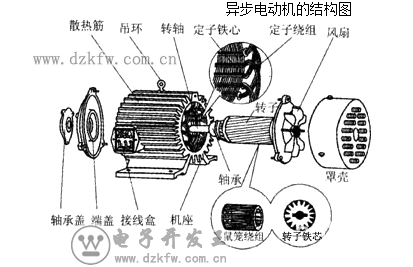

异步电动机的结构图
